4层框架结构驾校办公楼结构CAD施工图纸（建筑图纸）

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度：多层建筑
• 地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平米
• 参考图纸：29张
• 图纸年代：近代

该项目是四川驾校办公楼项目，4层，框架结构，总建筑面积：2352.32平米，采用柱下钢筋混凝土桩基础，地基基础设计等级为乙级，抗震设防烈度为6度。
结构专业该资料包含：结构设计总说明，桩基布置图，桩详图，各层梁配筋图，板配筋图，楼梯图等共计18张图。
建筑专业该资料包含：建筑设计总说明，技术措施说明，平面图，立面图，剖面图，卫生间大样，墙身大样，门窗表及各节点大样等共计11张图。
出图时间：2014年12月。

驾校-建施.dwg

驾校-结构-.dwg

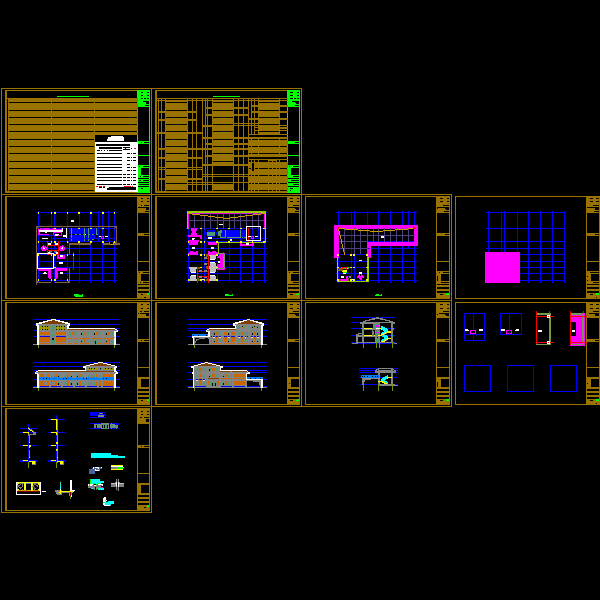

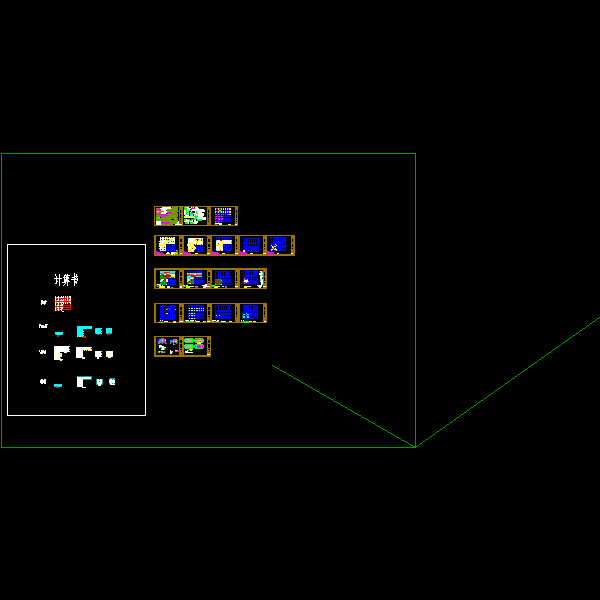

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-7 00:03:27上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
