一份6层框架结构办公楼结构CAD施工图纸（建筑）

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度：多层建筑
• 地上层数：6层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震
• 风压：0.50kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：29张
• 图纸年代：近代

附件详情：该项目是六层框架结构办公楼项目，地基基础为筏板基础，抗震设防烈度为8度。

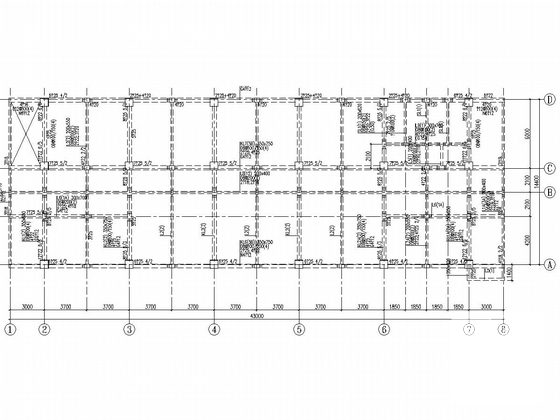

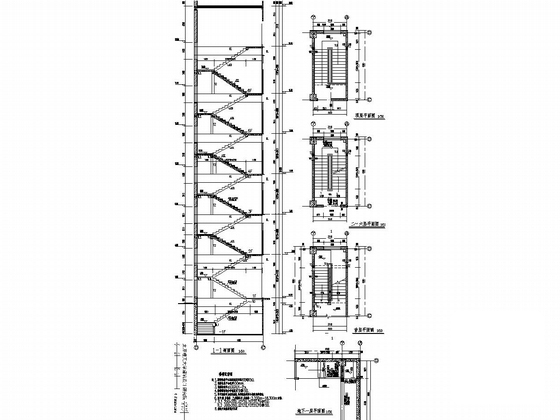

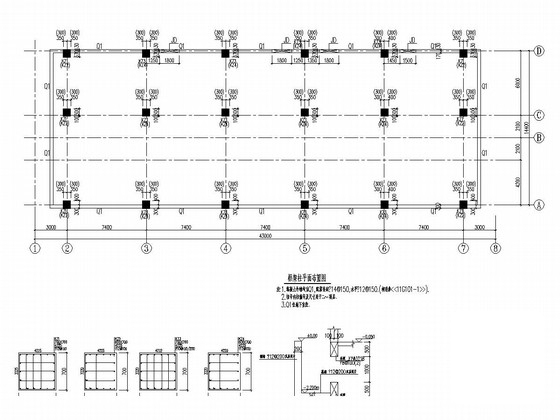

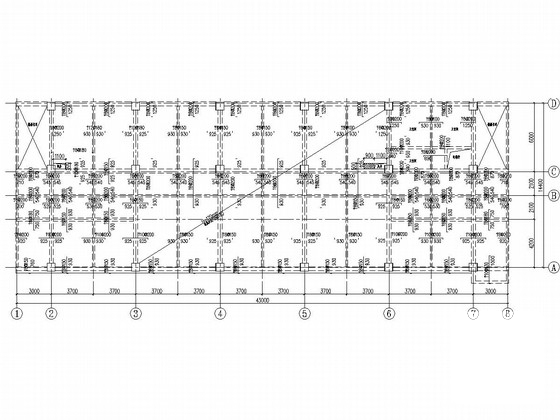

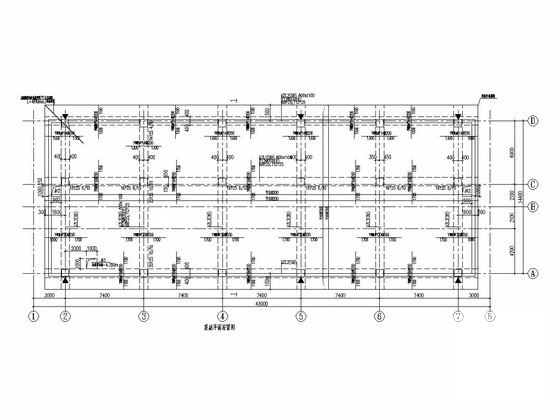

该资料包含：该资料包含结构总说明，梁配筋图，板配筋图，框架柱平面布置图，基础 及配套建筑图等共计29张图。

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

第 8 张图

第 9 张图

第 10 张图

第 11 张图

第 12 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
