该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
附件详情
-
总体设计:
-
项目地理位置图
-
总说明书
-
路线平纵面缩图
-
主要技术经济招标表
-
-
路线:
-
说明
-
路线平面图
-
路线纵断面图
-
纵坡 竖曲线表
-
逐桩坐标表
-
安全设施
-
-
路基路面:
-
说明
-
路基设计表
-
路基标准横断面图
-
路基横断面设计图
-
路基土石方数量计算表
-
路基清表工程数量表
-
路面工程数量表
-
路面结构图
-
水泥混凝土路面设计图
-
-
路线交叉:
-
路线交叉说明
-
工程数量表
-
交叉设计图
-
-
交通标志：
-
里程碑
-
百米桩
-
控制界碑
-
单柱标志
-
双柱标志
-
单、双悬臂标志
-
门架标志
-
附着标志
-
标志总面积
-
交通标线
-
示警桩
附件详情
图纸为村级公路网化工程施工图，含交通设施。对了解整段道路设计要素有帮助。路线全长1.295公里。公路等级:四级公路；设计速度：20公里/小时；路基宽5米，路面宽4米，路线肩宽0.5米；横坡：路面横坡2%，路肩横坡4%；路面建筑设计结构形式为水泥混凝土路面（20cm水泥混凝土面层+20cm12%石灰土+20cm5%石灰土）。老路为土路，全线共有2处交叉。全线共设变坡点4个，最大纵坡0.140%，竖曲线占路线总长28.180%。
工程地质：平原区地表岩性多为粘土、亚粘土、亚砂土等，天然地基允许承载力一般为150-280KPA，极限摩阻力为30-80KPA。
……共计53张，

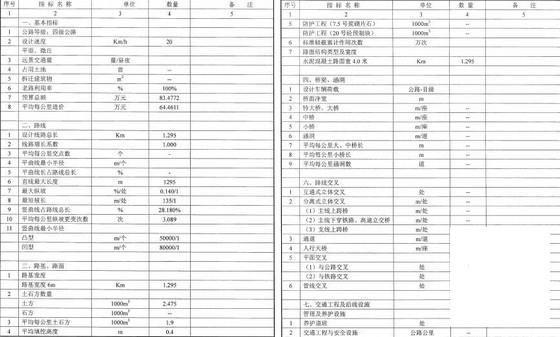

主要经济指标表
石料标准级配表

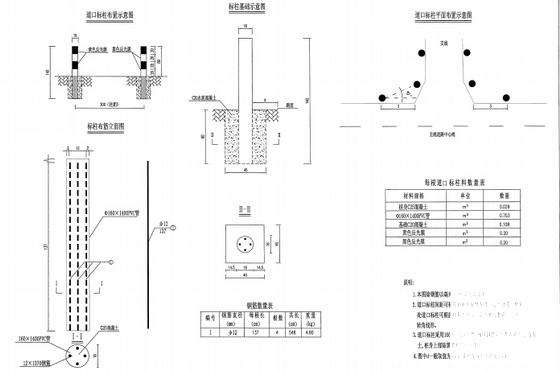

道口标柱设计图

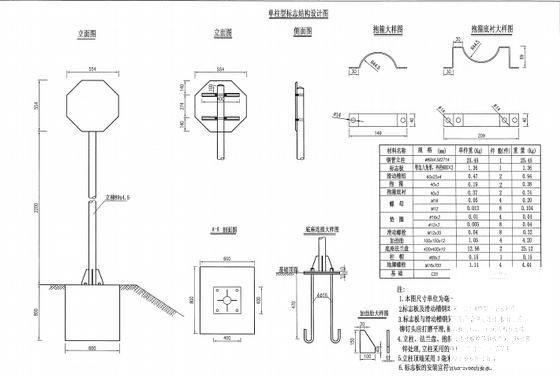

单柱标志

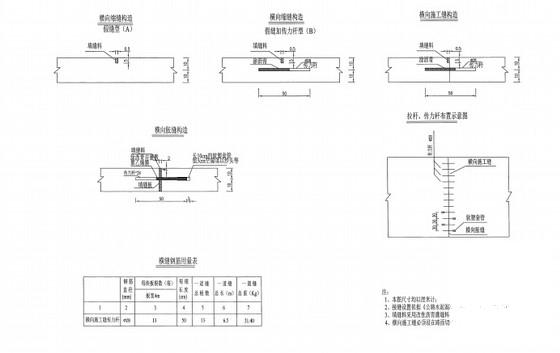

水泥混凝土路面设计图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
温馨提示：该资料由网友于2020-4-25 21:32:41上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
|
