(一)．设计范围：

1．该资料范围包括教导队的室内给水排水、室内消防等管道系统。

2．室外部分的给排水、消防等管道系统由总体统一另行设计。

(二)．管道系统：

该项目设有生活给水系统、生活污废水系统、雨水系统、消火栓给水系统。

1．生活给水系统：

1)．该项目生活用水接自生活泵房变频泵供水管网；入户处最低水压0.45MPa。

2)．该项目最高日用水量为45.0m3/d，最大时用水量为4.7m3/h.。

3)．给水方式：

该项目生活用水由生活泵房变频泵供水管网供给,入户处最低水压0.45MPa。

设支管减压阀,控制用水支管压力大于0.1MPa且小于0.2MPa，

3．生活污、废水系统：

1)．该项目最高日生活污、废水量40.5m/d3

2)．该项目污、废水排水采用合流制。均采用重力流排水。

4．雨水系统：

1)．屋面雨水采用重力流系统，采用87型雨水斗，内排水。设计重现期采用5年。溢流系

统设计重现期取10年。屋面设置溢流口。

5．消火栓给水系统：

1)．该项目为办公楼和宿舍，室内消火栓用水量为15L/S，室外消火栓用水量为25L/S，

火灾延续时间2h。

2)．室内消火栓系统采用临时高压给水系统。在室外消防泵房内设室内消火栓泵，本大楼消火栓

系统入户最低压力为0.60MPa，在屋顶水箱间内设置18m高位消防水箱。室内设专用消3

火栓，室内消火栓给水管网系统竖向连成环状。消防泵房和本建筑同时使用。

3)．消火栓泵控制：火灾时，按动任一室内消火栓处启泵按钮或消防中心、水泵房处启泵按

钮均可启动室内消火栓泵并报警。泵启动后，反馈信号至消火栓处和消防控制中心。消火栓泵

的运行情况应显示于消防控制中心和水泵房的控制盘上。消防结束后，手动停泵。

4)．消防泵应保证在火警后30S内启动。

5)．室内消火栓：

单出口消火栓箱(带卷盘灭火器组合式消防柜)(700X1800X240mm)，消火栓箱内设置

DN65长25米衬胶水带一根，19水枪一支，19长25米胶带一根，%

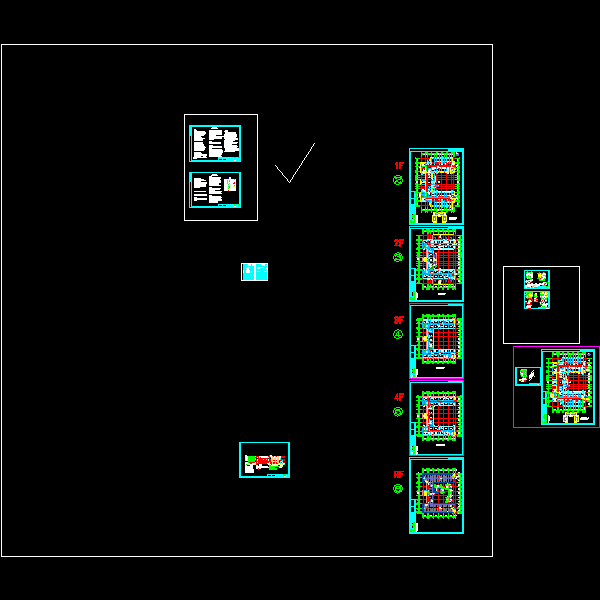

第 1 张图
