设计说明：有
-
建筑类别：住宅,办公,商业,其他
-
建筑高度：单层建筑,高层建筑
-
建筑结构形式：钢筋混凝土结构
-
建筑面积：22128.75平方米
-
地上层数：23层
-
地下层数：2层
-
图纸设计深度：方案(初设图)
-
参考图纸：25张
-
图纸年代：近代
-
地下室用途：车库,设备用房,其它
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统,机房排水,消防排水
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
-
供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池,水塔
-
供水方式：市政供水,变频供水,分区供水,高位水箱供水
-
供水分区：两区
-
排水体制：污废合流,雨污分流
-
排水技术：重力排水
-
雨水重现期：5年
-
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
-
消火栓用水量室外(L/S)：30
-
消火栓用水量室内(L/S)：40
-
大样节点：水箱,阀门管件
-
热水供应方式：集中热水供应,全日供应热水
-
项目地址：北京
附件详情
-
设计说明计算书
-
图纸设计说明
-

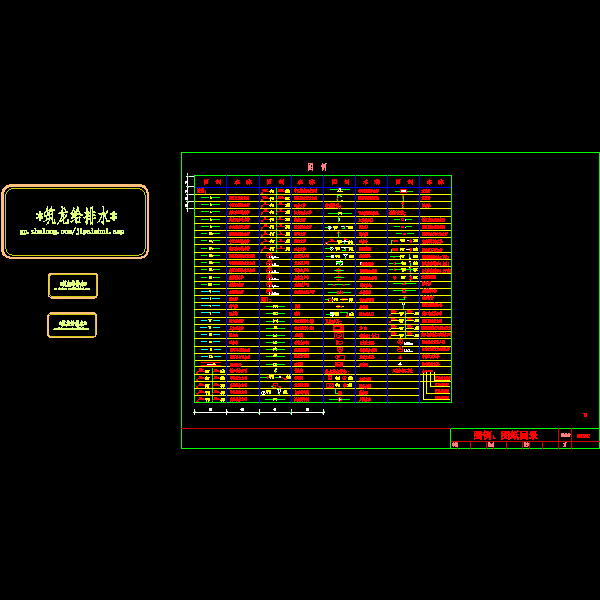

图例、附件详情
-

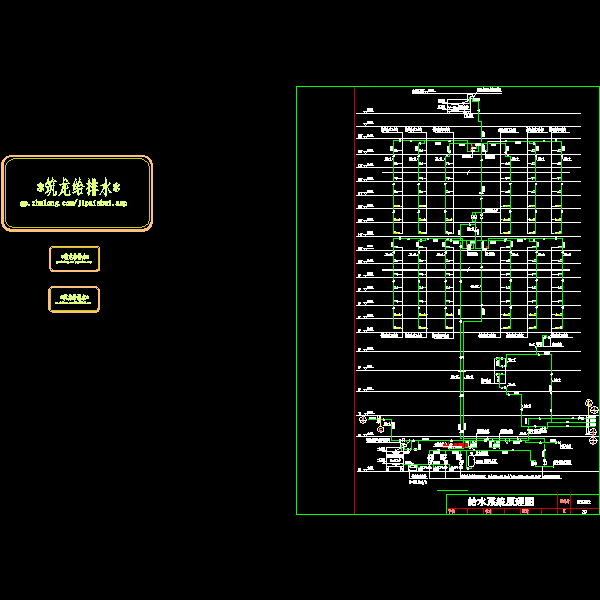

给水系统原理图
-
热水系统原理图
-

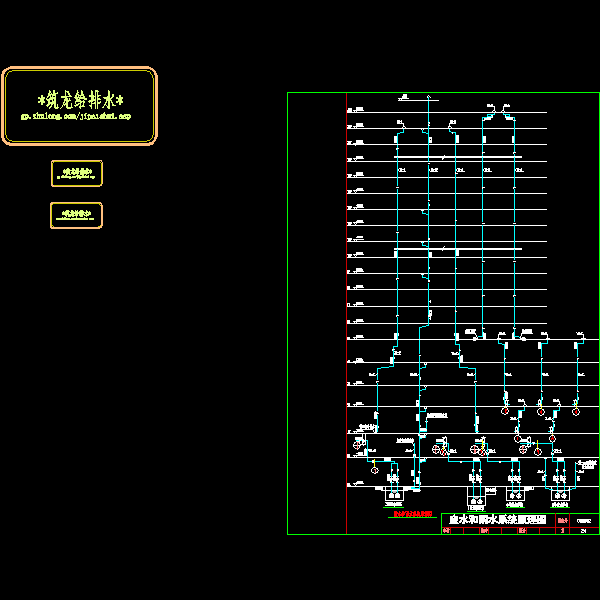

废水和雨水系统原理图
-

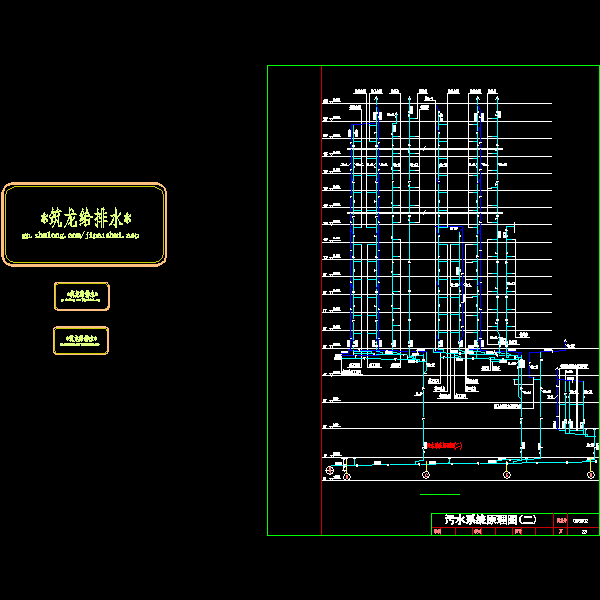

污水系统原理图
-
消火栓给水系统原理图
-
自动喷水系统原理图
附件详情
该项目位于北京，由一栋高层综合楼和一栋机械停车库组成。规划用地面积为3600m2，其中综合楼总建筑面积22128.752m，其中地下为3188.552m，建筑檐口（女儿墙）高度73.50m；机械停车库总面积320m2，高度6.0m。综合楼由地下二层设备机房及库房、地下一层超市、地上一至二层商场、三至四层办公室及五层至二十三层住宅等四部分组成；机械停车库为单层建筑。
设计范围：该项目红线以内室外和室内给水排水及
由本院设计。该项目水表井与城市给水管的连接管段和最末一座检查井与城市污水管及雨水管的连接管等，由城市有关部门负责设计。
编制于2014年，共25张图，19页设计说明书。
