设计说明：有
-
建筑类别：办公,商业
-
建筑高度：高层建筑
-
地上层数：29层
-
地下层数：2层
-
图纸设计深度：施工图
-
参考图纸：34张
-
图纸年代：近代
-
地下室用途：设备用房
-
生活供水设计：生活给水系统
-
供水设备：高位水箱
-
供水方式：市政供水,无负压供水
-
供水分区：三区
-
排水技术：重力排水
-
大样节点：水箱,泵房
-
项目地址：天津
附件详情
-
地下二层夹层给水平面图
-
地下二夹层管道系统图
-
地下一层给水平面图
-
首层给水平面图
-
五层给水平面图
-
六、七层给水平面图
-
地下二层、十三层给水平面改造图
-
十八、十九层给水平面图
-
二十七层给水平面
-
二十九层给水平面图、管道系统图
-
高区冷、热水管道系统图
-
中区冷、热水管道系统图
-
低区热水管道系统图
-
给水系统改造管井详图
附件详情
本稿件为[天津]某商业大楼全套给排水施工图纸（给水系统改造），本次给水系统及空调水系统改造更新设计的指导思想为：充分利用现有条件、在满足安全和现行规范的前提条件下，对原有系统进行合理可靠的技术改造及管道更新，从根本上消除安全隐患。
2012年，共34页。
地下一层给水平面图
管道系统图
高区冷、热水管道系统图

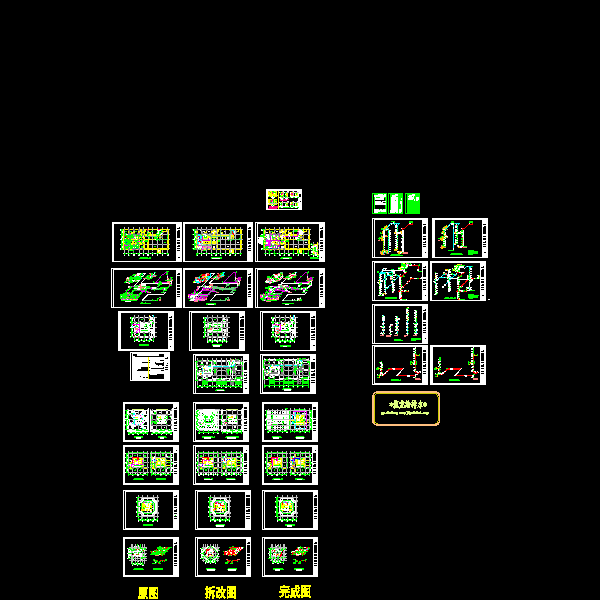

第 1 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
