一份高层住宅给排水CAD施工图纸

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：18层
• 图纸设计深度：施工图
• 参考图纸：75张
• 图纸年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：废水系统
• 消防设计：室内消火栓系统
• 供水方式：分区供水
• 供水分区：两区
• 排水体制：污废合流

附件详情

• 给水排水工程设计统一说明
• 设计施工说明
• 地下一层平面图
• 2-17层热水平面图
• 给水系统图
• 消火栓系统图
• 排水系统图(一)

附件详情

该图纸为1-8#楼给排水图纸
设计范围：
1．该资料范围包括红线以内的给水排水、消防等管道系统及小型给水排水构筑物。
2．室外总水表井至城市给水管和该项目最后一个污(雨)水检查井至城市污(雨)水检查井之间的管道由市政有关部门负责设计。
设计内容：
该项目设有生活给水系统、生活热水系统、生活污水系统、消火栓给水系统、空调凝结水排水系统、手提灭火器的布置。
水源为城市自来水管网；城市给水管网供水压力0.15MPa。
该项目各住宅用水量如下表： (用水量标准 120l/人.d)
该项目最高日总用水量：450.04|/d
给水系统分二个区；

2

3

4

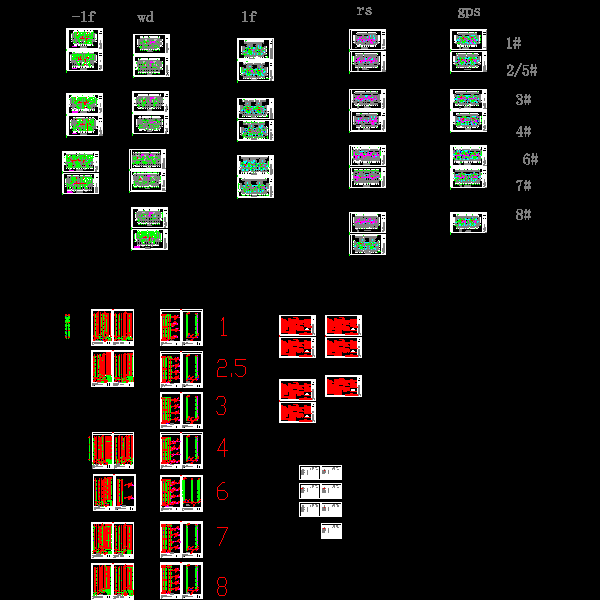

第 1 张图
