34层一期A5楼给排水CAD施工方案图纸(集中热水供应系统)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：超高层建筑
• 地上层数：34层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：16张
• 图纸年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 排水设计：雨水系统
• 消防设计：室内消火栓系统
• 供水方式：市政供水,分区供水
• 供水分区：三区
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20

附件详情

该项目为首创一期工程,根据建设单位的要求动力中心集中设置在地下车库内.屋顶消防水箱也考虑仅在A6号楼的屋顶设置.一期所有的给水及 均分别采用一套系统，其中给水分三个区，低区为-1F~12F,中区为13F~23F,高区为24F~34F，高中低区均采用无负压加压设备供水，无负压加压设备均集中设置在A6号楼北侧的地下生活水泵房内。消火栓系统也分为高低区，其中低区为-1F~16F，高区为17F~34F，其中低区采用高区消防经减压稳压阀减压后供给，减压阀组在各楼的地下室各自设置。底层商业网点设置消火栓系统。商业网点的设计详见后期施工图。根据建设单位的意见该项目不设集中热水供应系统，热水供应由住户自行考虑，该资料仅考虑预埋相应的热水管道。
地下室的污废水均采用压力排水排至室外，所有污水在室外收集经化粪池处理后进入市政污水管网。污水处理详见总体设计。
生活给水系统住宅用水分三个区，分区及供水方式如前所述。最大日用水量238m/d，最大时用水量9.9m/h。
生活污废水排水系统:采用单立管排水系统,底部两层单独排出．地下室污、废水由设在集水坑内的
潜污泵加压排至室外.潜污泵启停由集水坑水位自动控制;化粪池待小区总体设计统一考虑．
消防泵设于A6号楼地下室的消防水泵房内。消防前期用水量18m 存于A6号楼屋顶消防水箱内。
雨水系统:屋面雨水采用外排水的排水系统。外排水详见建施图.仅在屋顶设计一期所有的给排水及消防

西安首创A5#楼给排水

西安首创A5#楼给排水

西安首创A5#楼给排水

第 1 张图

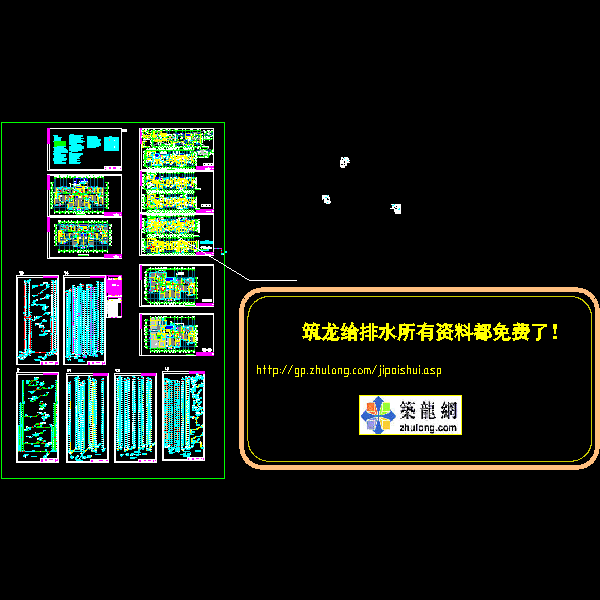

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
