5层大学科学实验楼给排水CAD施工方案图纸

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：文化
• 地上层数：5层
• 出图日期：2009
• 设计阶段：施工图设计
• 供水方式：市政供水
• 污废水排水体制：合流
• 设计内容：给排水,消火栓

附件详情

说明：1、化学实验室的酸碱污水经中和后方可排至室外污水管。
2、未注明的基础下雨水横出管的出水口标高均为-0.60
3、所有砂井均用铸铁栅盖，沉沙高度均比出水口低0.3M
4、砂井、检查井、粪井和阀门井的井面标高与规划路面相同。......

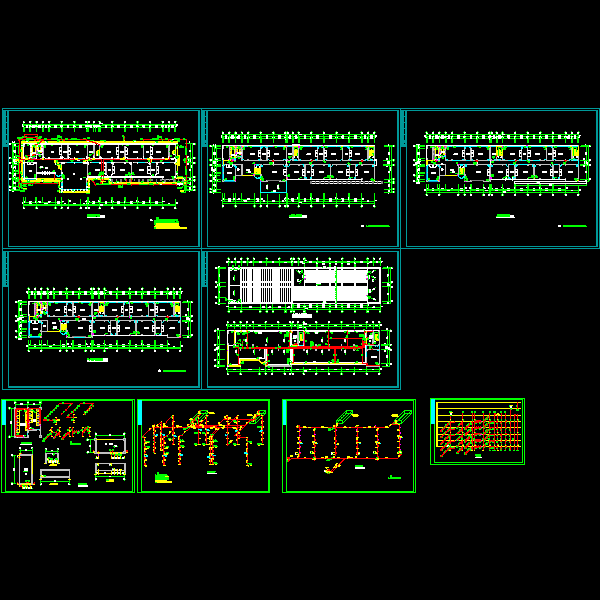

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
