一份CAD单层厂房柱下基础设计(钢筋混凝土排架)

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

[学士]某单层厂房柱下基础设计 　　该装配车间采用单层钢筋混凝土排架承重结构，设计跨度24m，柱距6m，车间内有2对30吨中级工作制桥式吊车。建筑平面图见图1。规定室内地面标高为±0.00，相当于黄海高程455.00m，室外地面标高为-0.15m，柱顶标高为12.50m，轨顶标高为9.80m。 　　各柱在基础顶面处的截面形状为矩形，尺寸为： 　　边柱Z1： 长?宽=1000x400mm； 　　角柱Z2： 长?宽=1000x400mm； 　　抗风柱Z3： 长?宽=700x400mm； 　　内容包括： 　　设计说明书、基础平面布置图、基础结构图。 　　

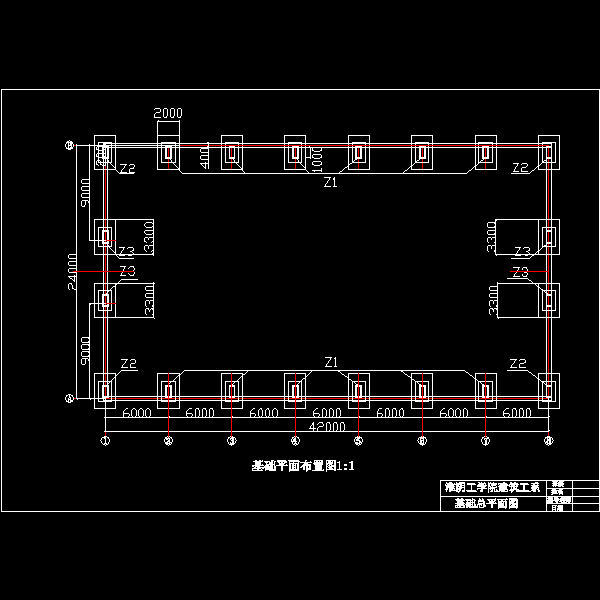

基础平面布置图.dwg

基础结构图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
