• 一、编制依据
• 二、工程简介
• 三、施工部署
• 四、主要工序施工方法
• （一）桩基施工
• （二）承台施工
• （三）墩柱及系梁施工
• （四）盖梁施工
• （五）上部箱梁施工
• 五、安全注意事项
• 六、交通疏解方案

附件详情

该项目桩基设计为人工挖孔,共36根，桩深25米。贵黄高速路进出城方向每边各18根，均按嵌岩桩设计，为C30砼。
……
施工工序：
施工准备工作→测量定位放线→承台土石方开挖和桩基定位→桩基 土方开挖 →钢筋砼护壁浇筑→石方开挖→基底标高复测→基坑验收→桩基钢筋笼制作、安装→桩基砼浇筑→混凝土养护→桩基检测
……
系梁施工施工方法：
1、凿除柱顶浮浆：
将柱顶砼浮浆全部凿除，裸露新鲜砼。并冲刷干净，以保证墩柱与盖梁砼联接牢固。
2、空系梁的施工考虑到桥位处原地面地基承载力不高，需要经过硬化后（30cn厚C20混凝土垫层）而采用满堂 脚手架 施工。纵横向60*60cm，顶托上采用10*10cm的方木作为底模支撑。
……
共76页。

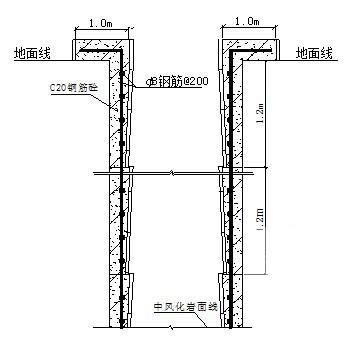

护壁施工示意图

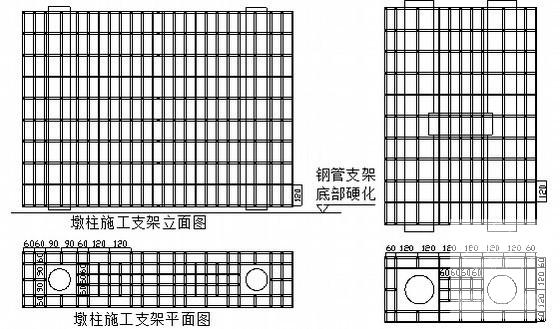

墩柱施工脚手架搭设示意图

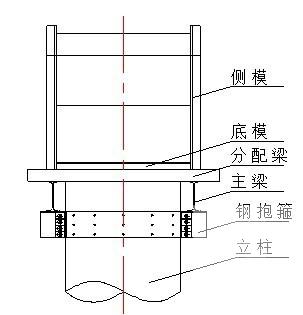

分配横梁计算简图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
