乐昌至高速公路桥梁墩柱系梁及盖梁施工方案(钢支撑)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 一、编制依据 1
• 二、项目概要 1
• 三、 施工工艺 流程、方法 2
• 3.1总体施工方案、流程 2
• 3.2施工方法 3
• 3.2.1圆柱墩施工 3
• 3.2.2 墩柱施工技术措施 7
• 3.2.3桩系梁施工 8
• 3.2.4墩系梁施工 9
• 3.2.5圆端型等截面独体墩施工 11
• 3.2.6盖梁施工 13
• 四、资源配置及进度指标 17
• 4.1人员配备 17
• 4.2机械配置 17
• 4.3进度指标 18
• 五、质量保证措施 18
• 六、安全生产、环境保护 20
• 七、文明施工 23

附件详情

该项目仅在互通桥的主线桥与匝道接口段的墩设计有墩系梁，墩系梁为1.0m×1.2m矩形梁，C30混凝土。模板全部采用定型钢模板，提前组拼好后在现场整体安装，模板的安装与拆卸均由吊车配合人工完成，采取抱箍法支撑施工，下部采用I45a工字钢支撑底模。
1、墩系梁 施工工艺
施工准备→测量放出系梁中线→安装支撑 脚手架 →铺设底模→绑扎墩系梁钢筋→立模→浇筑混凝土→混凝土养护。
2、墩系梁施工方法
采用钢管脚手架搭设灌注混凝土的作业平台，其高度根据各桥墩系梁底标高的高度不同而定，以满足系梁混凝土灌注捣固、养护和拆模的需要，支架搭设好后放I45a工字钢，工字钢顶面横铺支撑，然后在其上铺设方木次梁及模板，安装钢筋，浇注混凝土。
......
盖梁施工采用抱箍法和托架法两种，圆柱墩采用抱箍作为承重结构,在抱箍上架设贝雷片，然后在其上设置调平千斤顶、承重横梁以及分配梁进行模板安装的施工方法；圆端型等截面独体墩采用托架法，在墩身上预留销孔，然后设置牛腿作为承重基础，接着铺设贝雷桁梁、型钢分配梁、安装模板的施工方法。
盖梁施工的作业内容主要包括：施工前准备、测量放样、销棒牛腿安装或者抱箍安装、支架搭设、底模安装、底模调平、砼凿毛、钢筋施工、模板安装调试、浇注砼、模板拆除、砼养生。
......

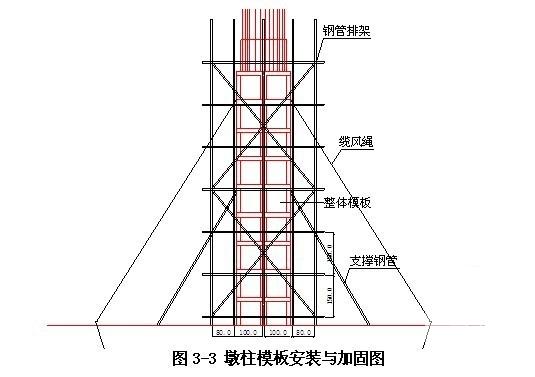

第 1 张图

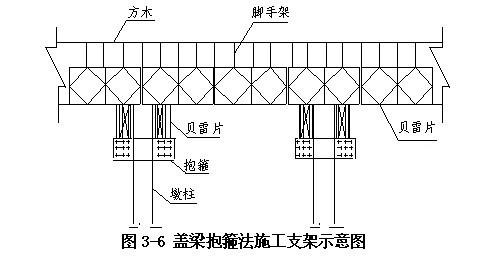

第 2 张图
