一份辅助楼毕业设计方案(预算表格、建筑结构设计CAD图纸)(卫生间大样图)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某辅助楼毕业设计
该资料为：[学士]某辅助楼毕业设计
该项目建筑类别为公共建筑，使用年限为50年；建筑平面的横轴轴距为8.1m，纵轴轴距为5.4m和4.5m；内、外墙体材料为陶粒混凝土空心砌块，外墙装修使用乳白色涂料仿石材外墙涂料，内墙装修喷涂乳胶漆，教室内地面房间采用水磨石地面，教室房间墙面主要采用石棉吸音板，门窗采用塑钢窗和装饰木门。全楼设楼梯两部。
内容包括：
Word文档：
第一部分：附件详情
第二部分：楼板设计
第三部分：次梁计算
第四部分：竖向荷载作用下框架结构的内力计算
第五部分：横向水平荷载作用下框架结构的内力计算
第六部分：横向框架内力组合
第七部分：截面设计
第八部分：电算比较
第九部分：基础设计
第十部分：楼梯设计
第十一部分：科技资料翻译
共107页。
毕业设计预算表格
图纸：

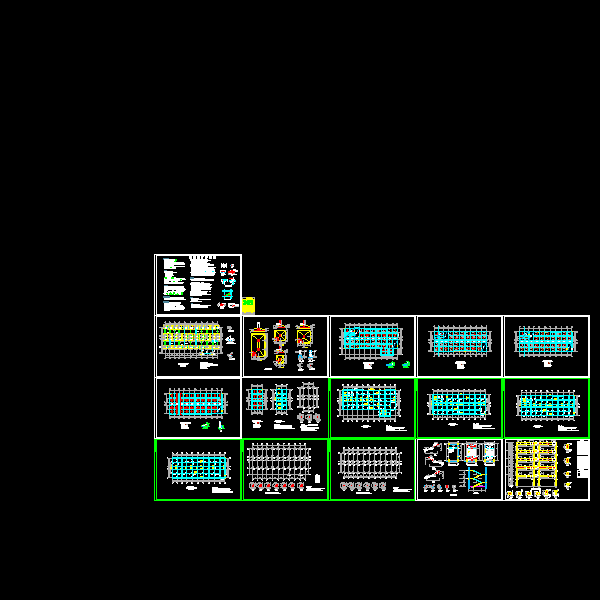

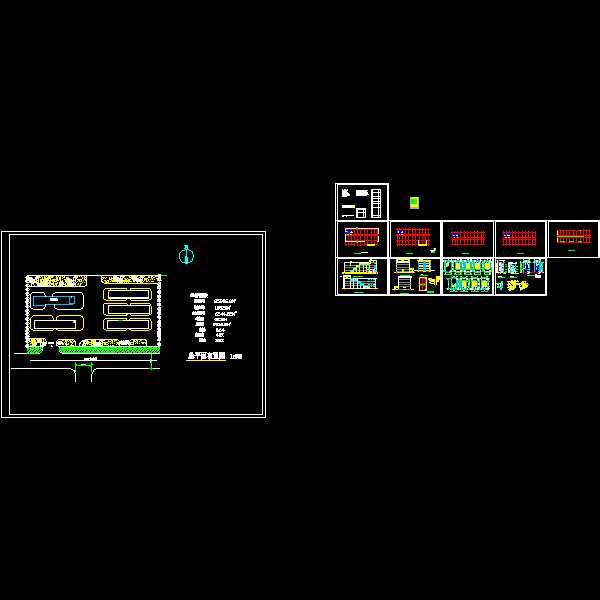

总平面布置图、建筑设计说明、一层平面图、二层平面图、三层平面图、四层平面图、五层平面图、辅助教学楼南、北立面图、辅助教学楼东 西立面 1～1剖面图、楼梯平面图、A～A剖面 B～B剖面、卫生间大样图、结构设计说明、基础平面布置图、基础详图、二层板配筋平面图、三、四层板配筋平面图、五层板配筋平面图、楼梯结构详图、框架配筋图共22张图纸。

2

3

4

建筑.dwg

结构.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-2 22:31:24上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑设计专区发帖交流相关知识。
