[CAD]综合楼毕业设计(部分建筑结构设计方案图纸)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某综合楼 毕业设计 (含计算书、部分建筑结构设计图)
该资料为：[学士]某综合楼 毕业设计 (含计算书、部分建筑结构设计图)
建筑总高度14.3米，层数4层，底层层高3.9米，其余各层层高均为3.3米。
全年主导风向为东北风，夏季主导风向为南风，基本风压 W0=0.35KN/平方米
抗震条件：7度，地震分区为一区，场地类别为II类场地
采用钢筋混凝土现浇框架结构体系
内容包括：
第一章：尺寸设计
第二章：荷载计算
第三章：水平地震作用下的框架计算
第四章：荷载作用下的框架内力计算
第五章：内力组合
第六章：梁柱的配筋计算
第七章：现浇板式楼梯的 结构计算
第八章：板的配筋计算
第九章：结论
共55页。
该资料包含：
建筑设计说明、总平面图、平面图、屋顶平面图、电梯顶平面图、立面图、 节点详图 、、楼梯详图、剖面图、楼面板配筋图、楼梯结构平面图、框架梁、柱配筋图共9张图纸。

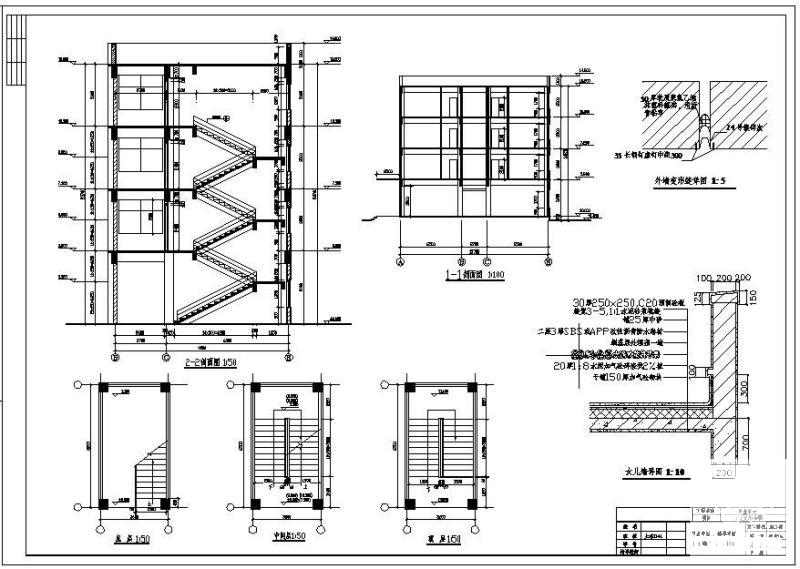

第 1 张图

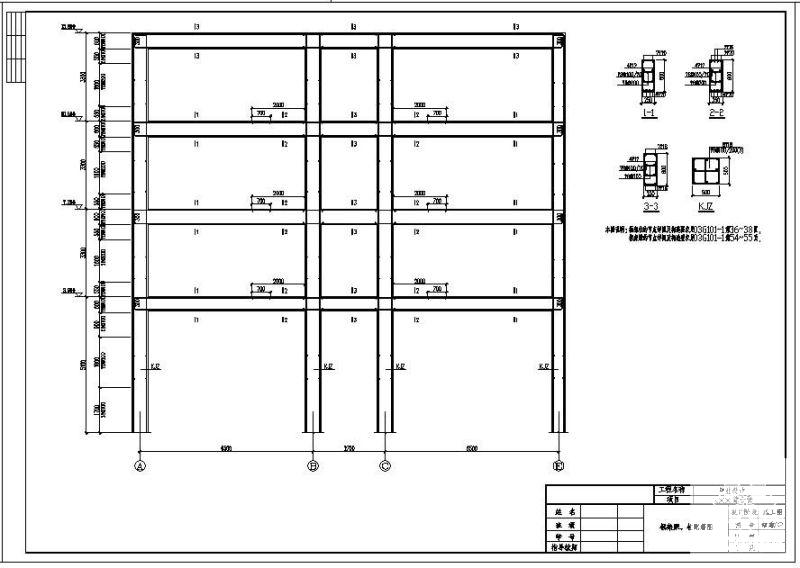

第 2 张图

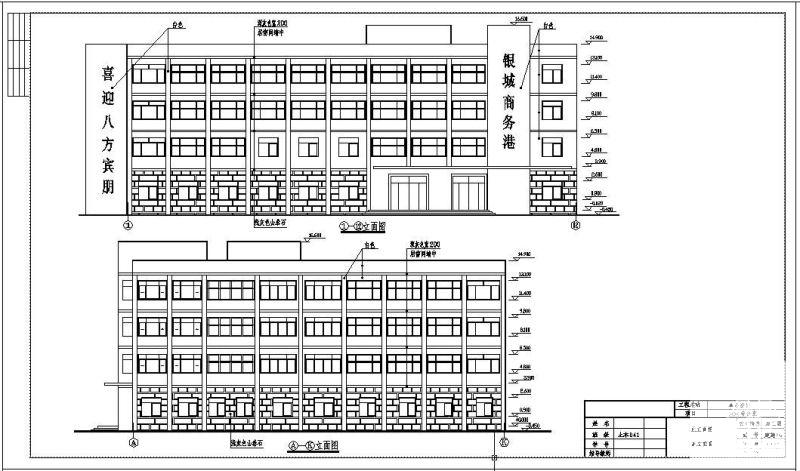

第 3 张图

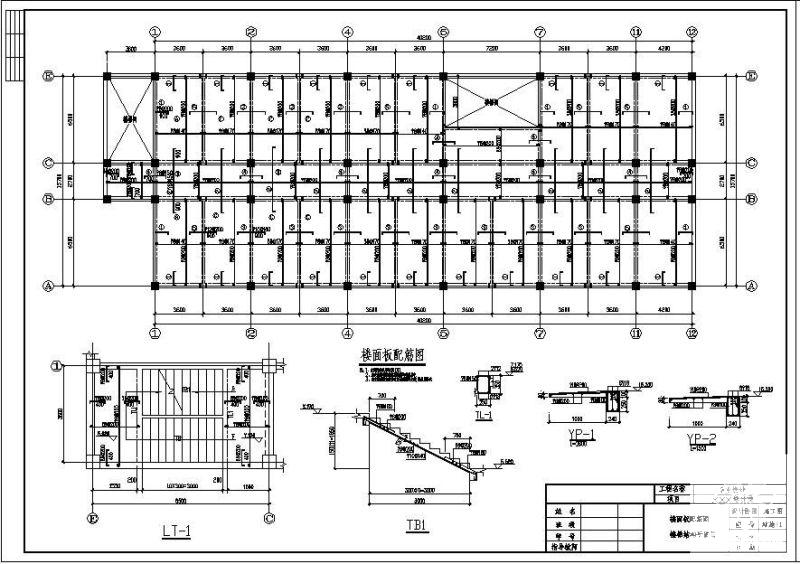

第 4 张图
