一份健身中心游泳馆水处理CAD施工图纸（除湿恒温加热）(石英砂过滤器)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 类型：其他
• 处理技术：消毒
• 工艺流程选介：其他
• 设计阶段：施工图设计
• 参考图纸：10-20张

本图纸为健身中心游泳馆水处理施工图（除湿恒温加热）。

二、设计范围

游泳池的水处理系统、盐解氯消毒系统、恒温加热系统、除湿恒温加热、淋浴系统、排水系统和控制系统。

四、系统设计

1、水处理循环方式

游泳池循环方式为逆流式循环过滤,过滤自水池溢水取水,经加药、过滤和消毒后,由水池底部的可调式给水口送至池内。

2、设备选取

a、循环水处理计算:

b、游泳池过滤系统选用SM1800过滤砂缸6台,最大过滤流量不小于75m/hX4=416m/h,反冲洗强度为12-15L/SM,膨胀率为40-50%,反冲洗时间为5-7分钟,石英砂粒径<0.85mm,单层石英砂过滤器厚度>800mm,过滤速度为30m/h...

图片展示：

一层游泳池送风管平面图布置图

游泳池给水管道平面图

泳池循环水工艺流程说明

游泳池给水管道系统图

游泳池设备机房布线平面图

地下机房风管

第 1 张图

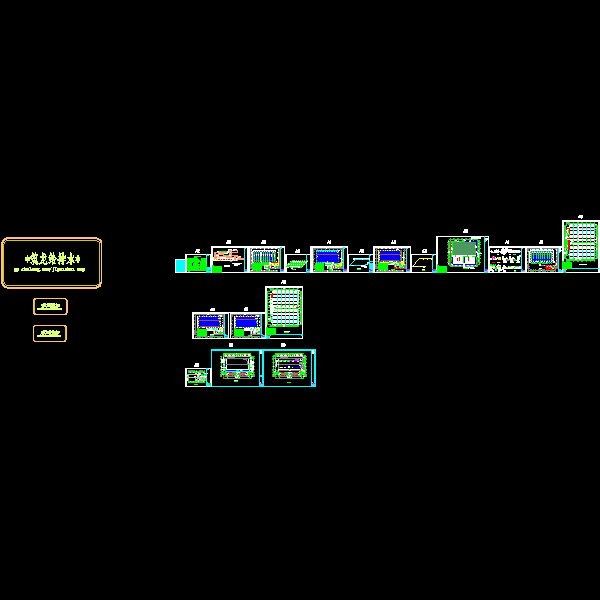

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
