[学士]7层框架办公楼结构设计（建筑CAD图纸，PKPM模型）

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某7层框架办公楼毕业设计（含计算书，建筑、结构图，PKPM模型）
该资料为河南科技大学学士学位论文
内含：PKPMWORK原文件、PKPM出来的一榀框架配筋图、打开CAD需要的字体、计算表格、计算书全套及图纸（建筑图和结构图），外文翻译和开题报告
该项目为洛阳市西城区办公楼，建筑面积8500平方米，建筑总高为26.15m,主体大楼为七层，裙房为六层，室内外高差为0.45m。北风，基本风压0.35KN/平方米，最大积雪深度0.25㎝,雪荷载0.30 KN/平方米，该项目地震设防烈度为8度，近震，场地类型： Ⅱ类。
共163页。
该资料包含：建筑说明，平面，剖面，屋面排水， 等7张建筑图；
结构设计说明，基础和楼梯配筋，屋面配筋图，标准层结构布置图，基础 等共7张结构图

图2

图4

d-l.dwg

d-m.dwg

d-n.dwg

d-v.dwg

el.dwg

er.dwg

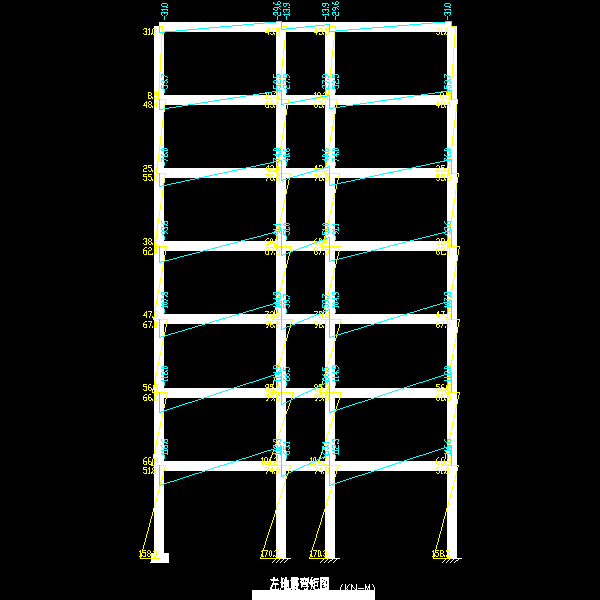

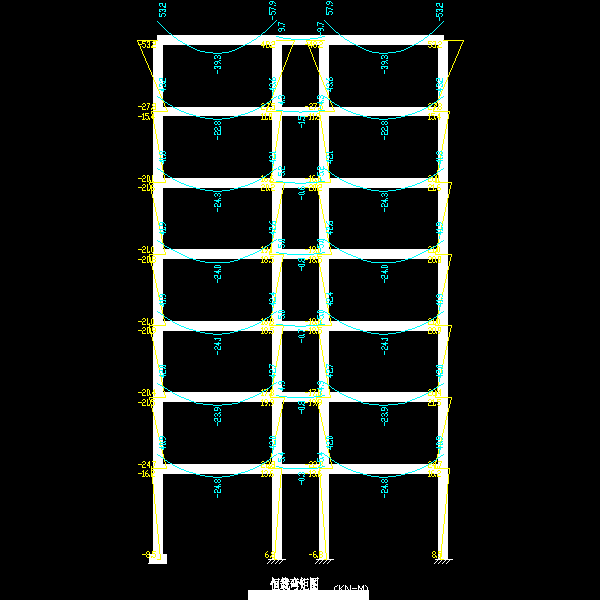

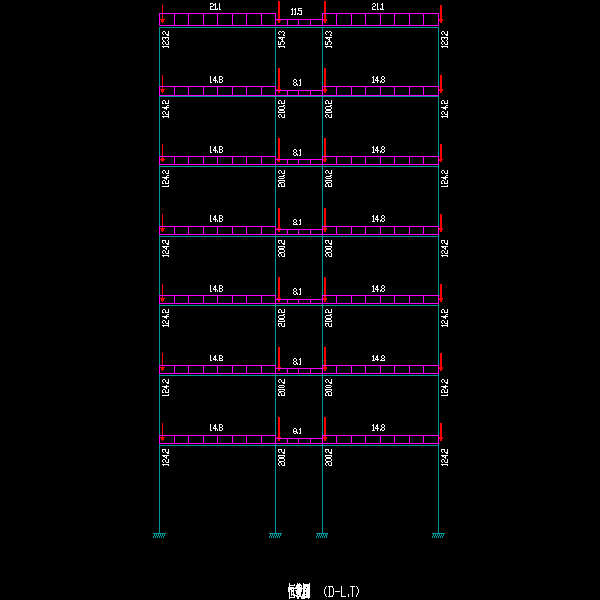

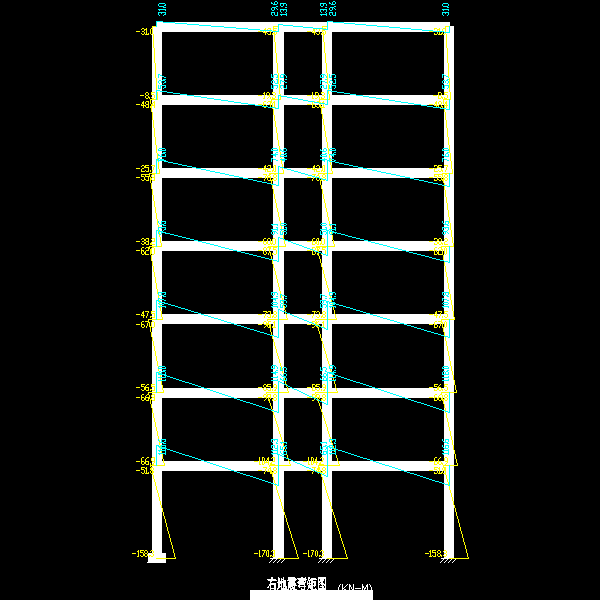

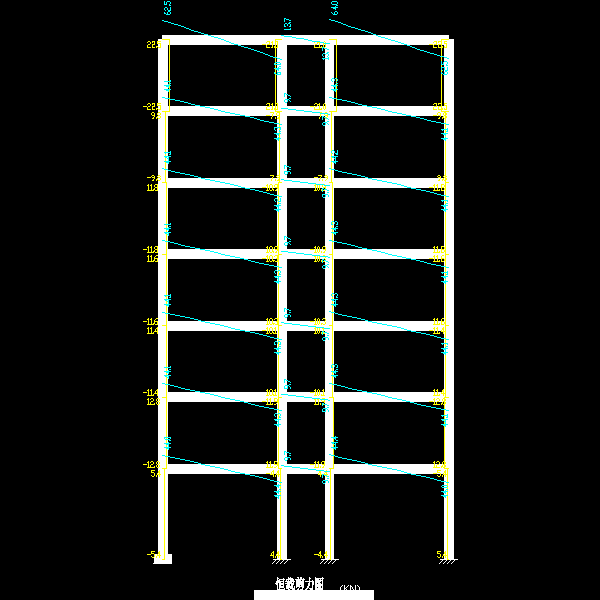

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-14 22:16:22上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在办公建筑专区发帖交流相关知识。
