一份多层建筑银兴街亮化供配电系统和电气照明CAD施工图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 参考图纸：40张
• 设计年代：近代
• 负荷等级：三级
• 接地方式：TN-S
• 项目所在地：广西
• 强电 设计： 供配电系统 ,电气照明,接地安全

一、设计范围

该项目设计包括：1、220/380V配电系统 2、景观照明

二、供电系统

1、该项目照明负荷等级为三级。

2、该项目电源电压等级为380/220V，照明灯具的端电压偏差不宜大于±5%。

3、要求该项目用电单位：功率因数为0.85以上；气体放电灯就地装设补偿电容，

功率因数不低于0.9。

4、室外照明回路均装设漏电断路器。

三、室外布线

1、该项目照明线路采用聚氯乙烯绝缘铜芯电缆，配电线路绝缘水平为0.6、1KV。

2、室外布线穿硬塑料穿线管，线管沿墙面明敷设。

四、电气照明

1、景观照明灯具的导电部分对地绝缘电阻值应大于2M ,灯具的金属构架和灯具的可接

近裸露导体的接地可靠，且有标识。

2、室外灯具应采用防护等级为IP65的灯具。

3、所有室外接线盒均采用防水型接线盒。

4、气体放电灯均加装电容补偿器，施工接线尽量使三相负荷均衡。

五 、接地及安全

1、该项目照明配电系统接地型式为TN-S系统。

2、要求配电箱接地电阻不大于4欧姆。

3、室外照明回路装设漏电开关。

4、控制箱，灯具外壳等所有金属构件外壳均应与PE线可靠连接。

5、过电压保护：在电源总配电箱及室外照明配电箱上装设电涌保护器。

六、图纸展示

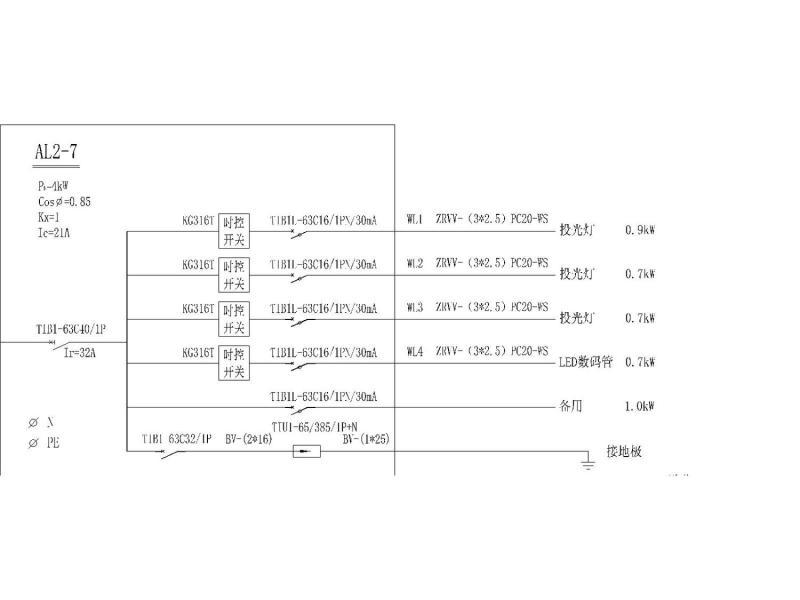

AL2-7 配电箱系统 图

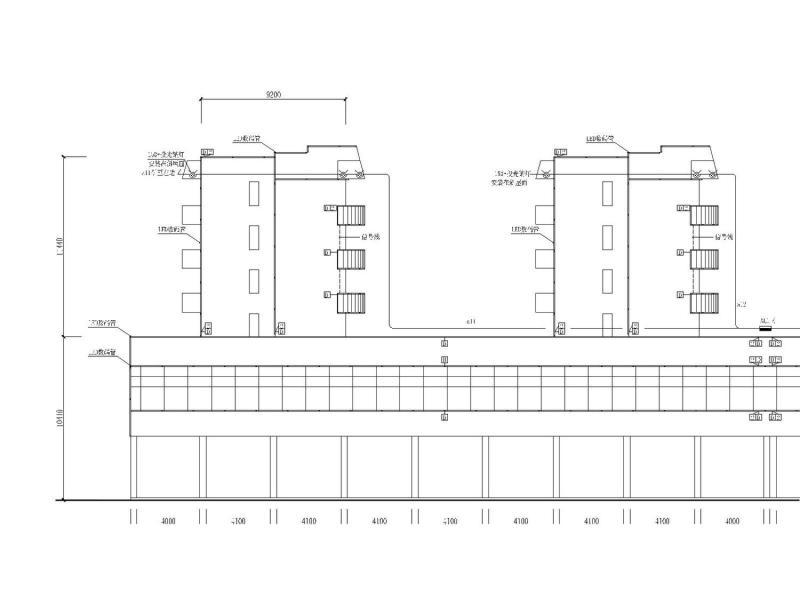

LG段LED灯立面布置图

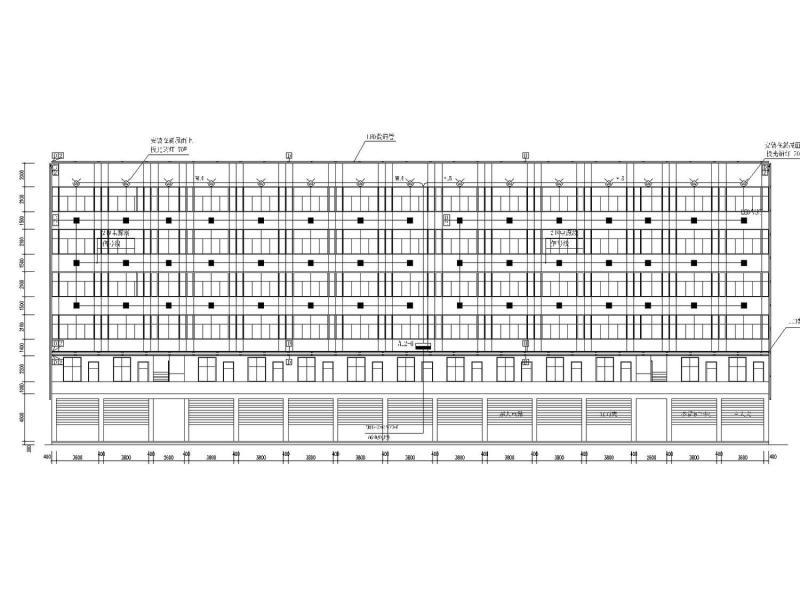

LF段室外灯具立面布置图

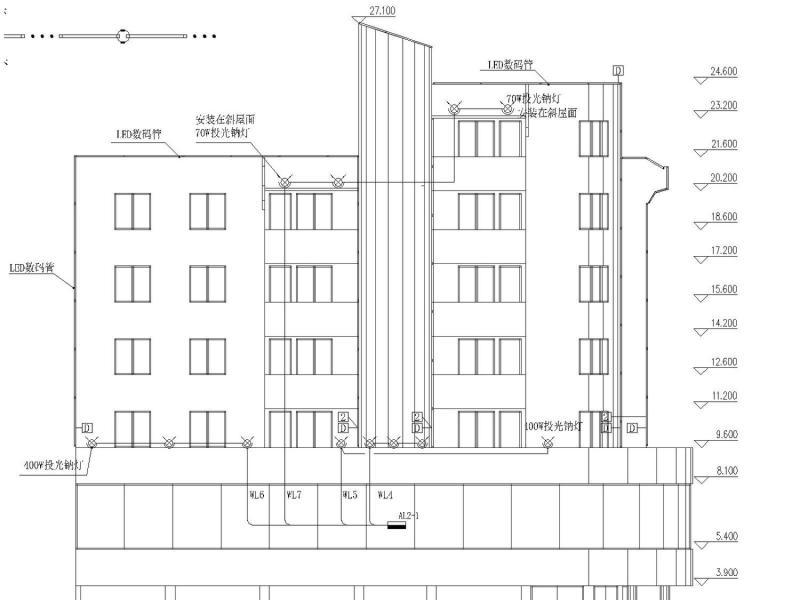

LA段灯具正立面布置图

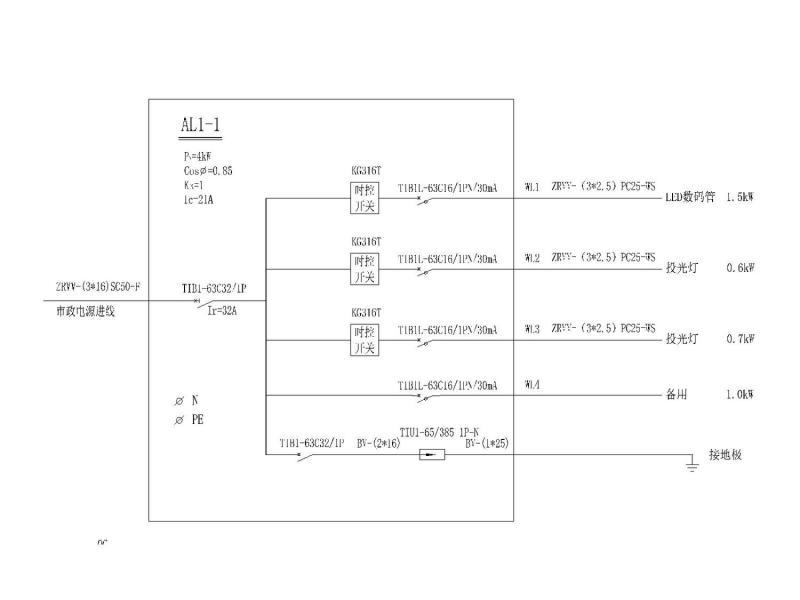

AL1-1配电箱系统图

RD段室外灯具正立面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
