建筑类别：工业建筑
建筑高度：单层建筑
建筑结构形式：其他结构
地上层数：1层
图纸设计深度：施工图
参考图纸：23张
设计年代：近代
负荷等级：三级
火灾保护分级：二级
接地方式：TN-S
项目地址：山东
设计： ,配变电所,低压配电,建筑物防雷,接地安全
弱电设计：

1、项目概况

1.1 该项目为烟台正海磁性材料有限公司正海磁材西厂区项目。项目位于烟台开发区A-47小区。整个地块东西方向约为240m,南北方向约为270m,呈矩形布置, 用地面积约为66000平方米。北侧为规划路,西侧广州路,南侧汕头大街,东侧为兴源机械、道一塑胶等项目用地。本项目用地现状为南侧为研发楼及仓库(原有建筑), 北侧现状为空地。总建筑面积约41204.16平方米.主要包括3号毛坯车间、4号食堂、5号动力站、6号表面处理及后加工车间。主要用电设备为三级负荷,包括厂房照明、空调、动力、工艺设备等,总容量约为17296kW,其中:3号毛坯车间容量为8451kW,4、5号食堂动力站容量为885kW,6号表面处理及后加工车间容量为7960kW。

预计最大负荷8296kW。消防、安保等负荷为二级负荷,包括应急照明;消防排烟、排风风机;应急水泵等。

1.2 本期工程在3号毛坯车间设置10kV配变电站,并在5号动力站、6号表面处理及后加工车间各设置终端变电站。

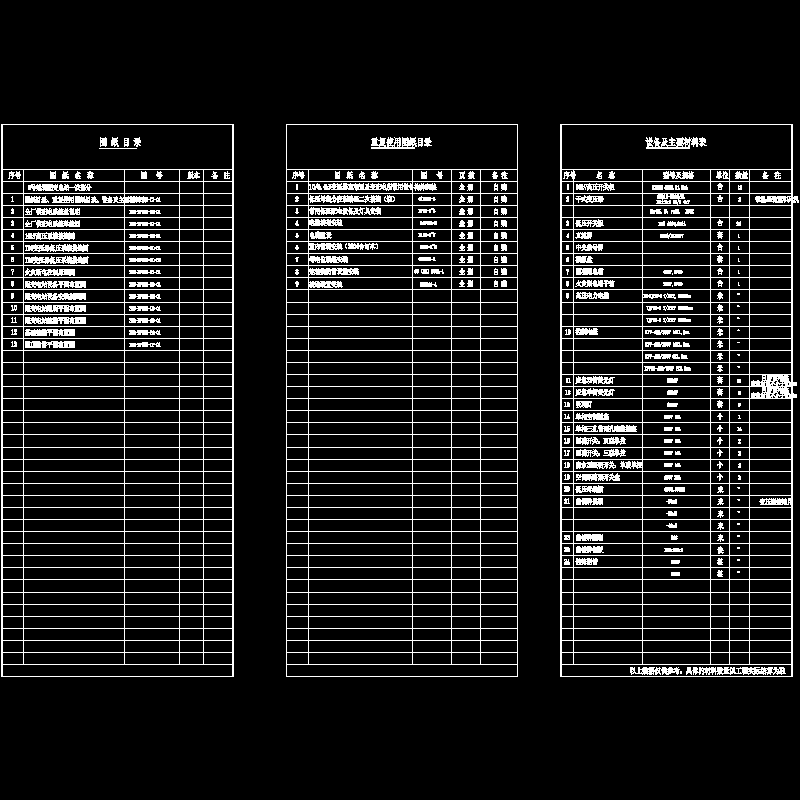

2、图纸展示

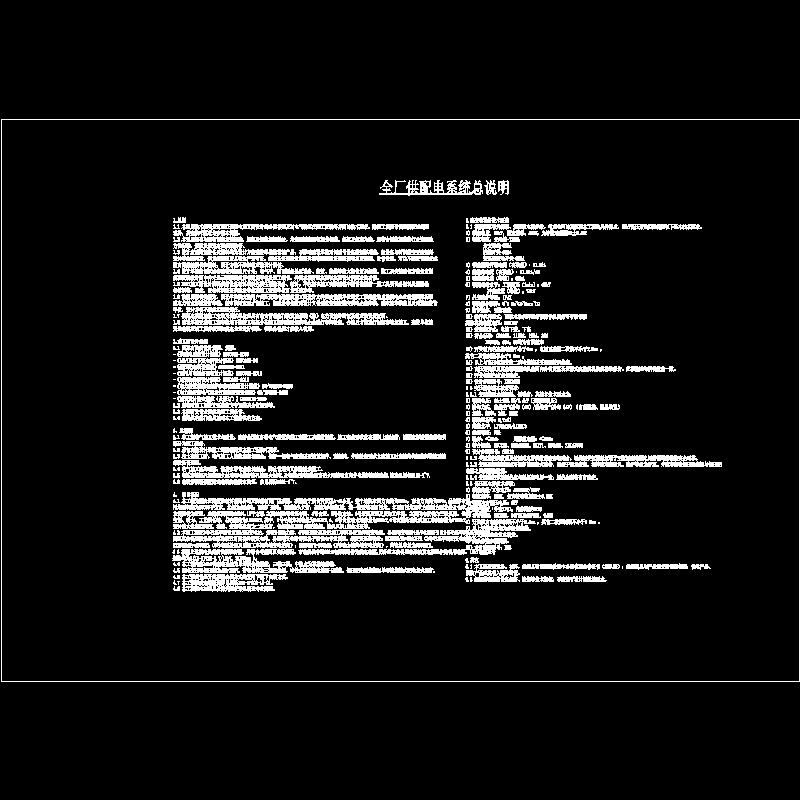

烟台某厂区效果图

10kV高压系统接线图

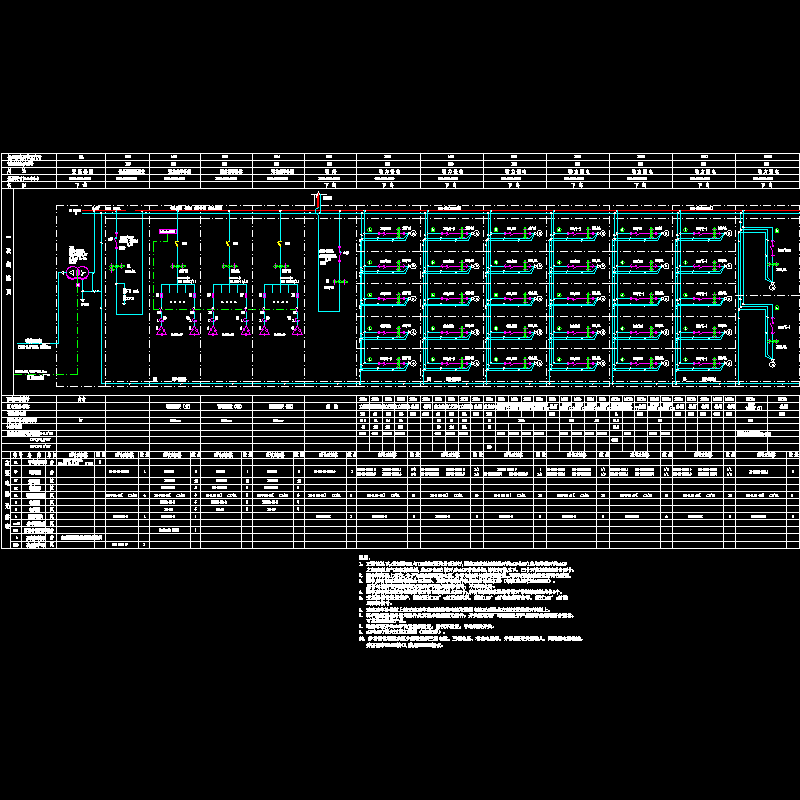

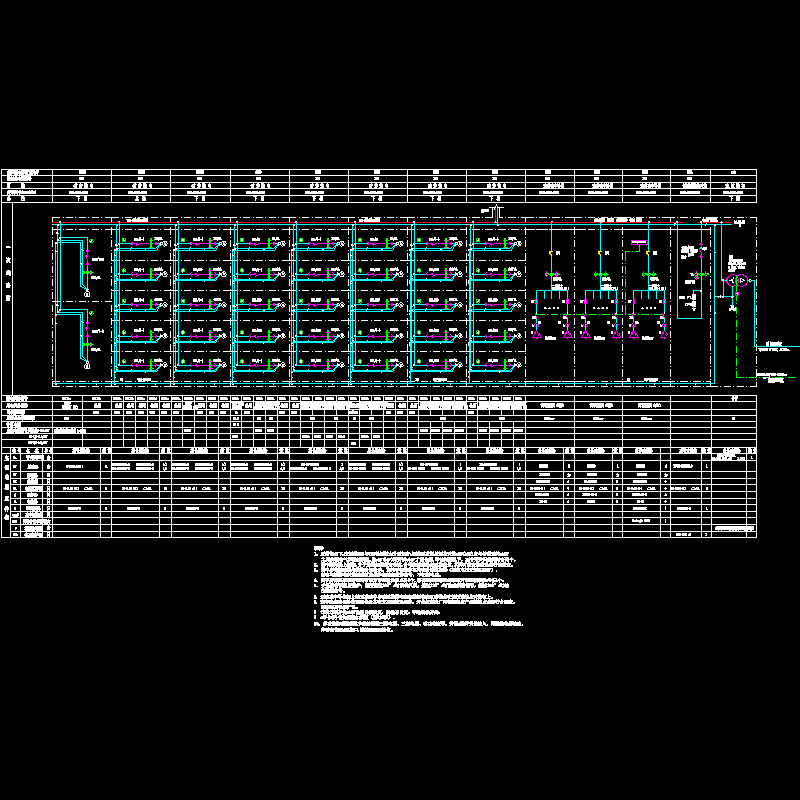

变压器低压系统接线图

火灾断电控制原理图

基础接地平面布置图

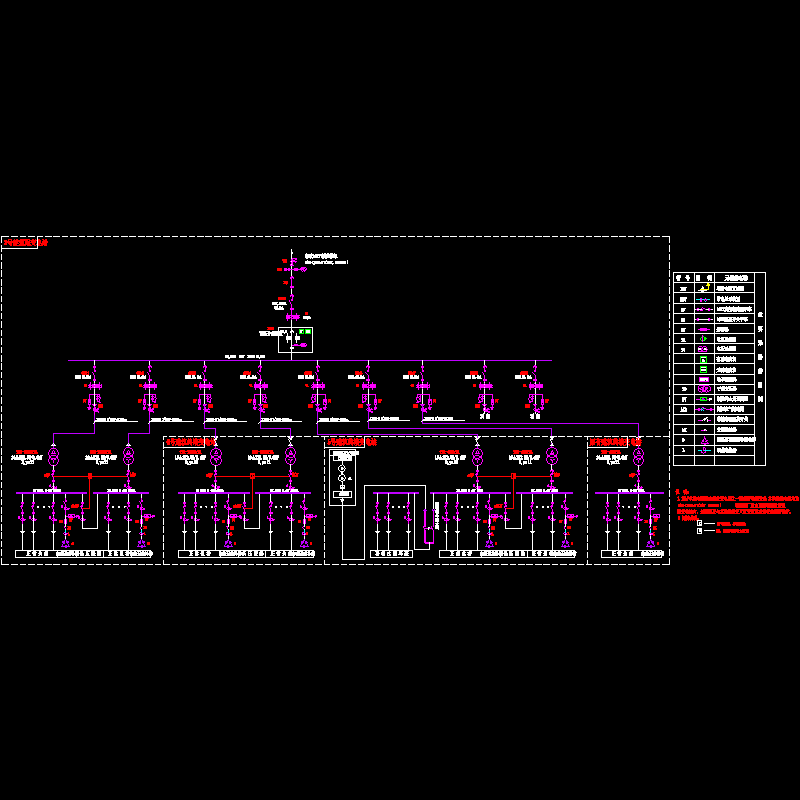

全厂供配电系统单线图

10kV高压柜间二次关系图
