[CAD]3层商业建筑消防图纸(地下室消火栓)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：19000平方米
• 建筑地上层数：3层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室内(L/S)：25
• 大样节点：泵房,卫生间,设备房布置
• 项目所在地：河南

附件详情

• 图样目录
• 设计总说明
• 图例
• 地下室自喷平面图
• 一层自喷平面图
• 二层自喷平面图
• 三层自喷平面图
• 地下室消火栓平面图
• 一层消火栓平面图
• 二层消火栓平面图
• 三层消火栓平面图
• 屋顶水箱平面图
• 自喷系统图
• 消火栓系统图
• 给排水系统图
• 泵房大样图
• 泵房剖面图

附件详情

该项目位于河南，是一栋商业建筑，建筑层数为三层，建筑高度为19.4米，建筑面积约19000平米；设计范围：给水系统、 消防系统 、
，共计14张图纸；

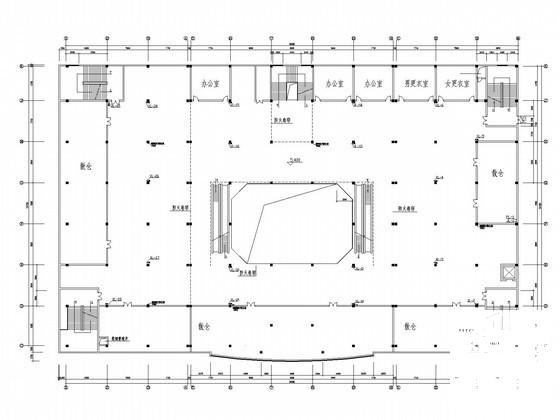

二层消火栓平面图

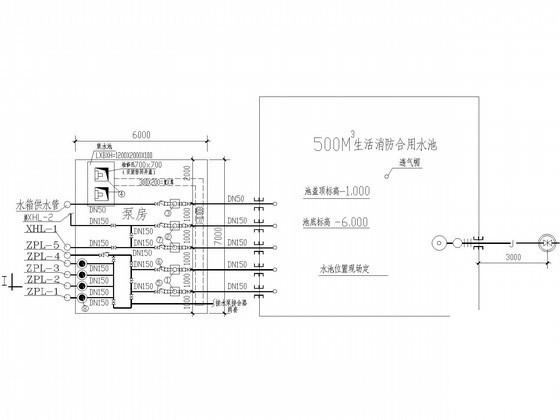

室外泵房消防水池

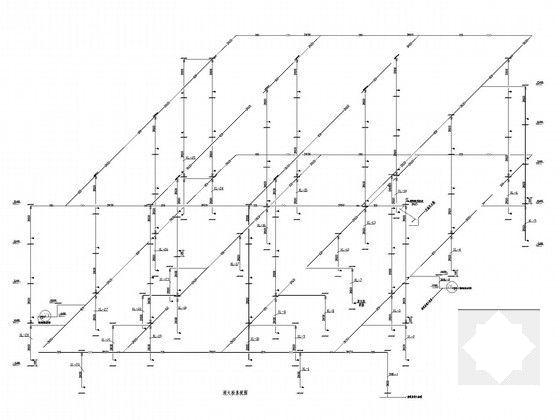

消火栓系统图

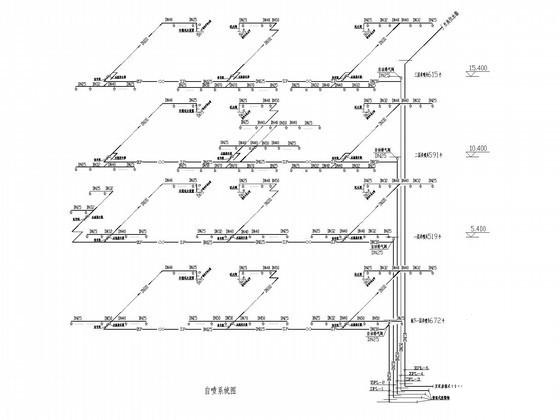

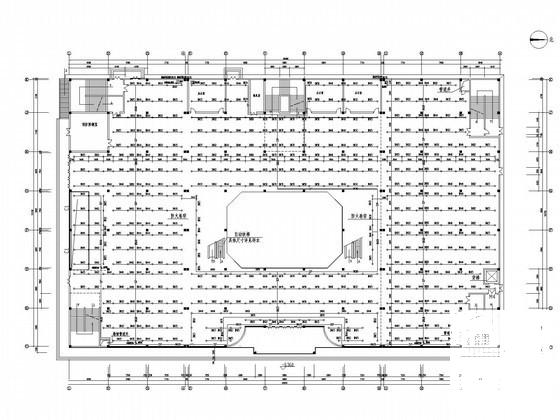

自喷系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-12 21:51:11上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在商业建筑专区发帖交流相关知识。
