一份3层钢结构框架结构营销中心结构CAD施工图纸（售楼处）

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构,钢结构
• 钢筋混凝土结构：框架
• 钢结构：轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：11张
• 设计年代：近代

附件详情

该项目是山东某售楼处项目，三层钢结构框架，设一部疏散楼梯，一层层高3.9米，其余层高3.3米，总建筑面积282.2平方米，采用住下独立基础，抗震设防烈度为6度。

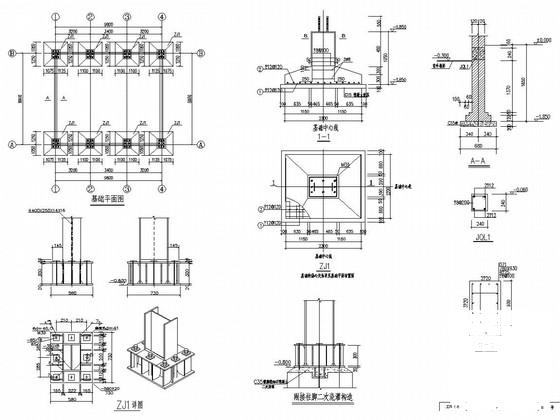

该资料包含：钢 结构设计说明 ，基础详图，柱脚锚栓 平面布置图 ，结构平面图，板结构平面图， 楼梯详图 ，节点详图，标准焊接大样图等共计11张图。
分享投稿时间：近几年12月。

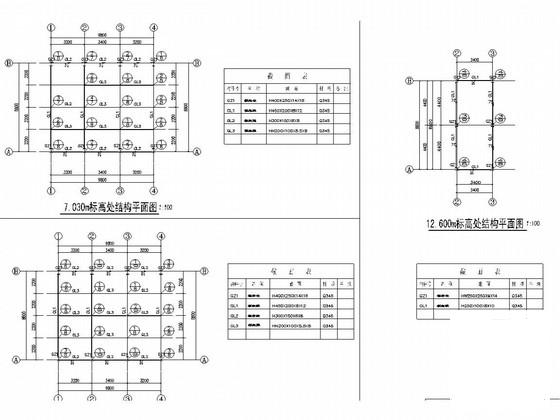

7.030m标高处结构平面图

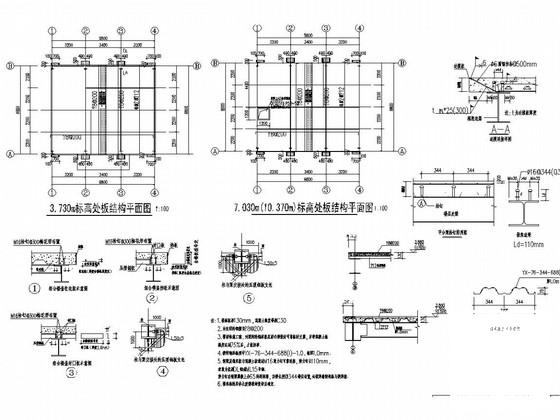

板结构平面图

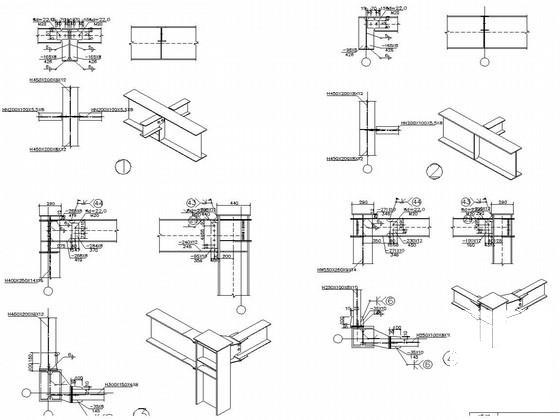

节点详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
