一份3层售楼处给排水CAD施工图纸

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：1973平方米
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：8张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：15
• 大样节点：卫生间
• 项目所在地：江苏

附件详情

• 主要设备及材料表
• 给排水施工设计说明

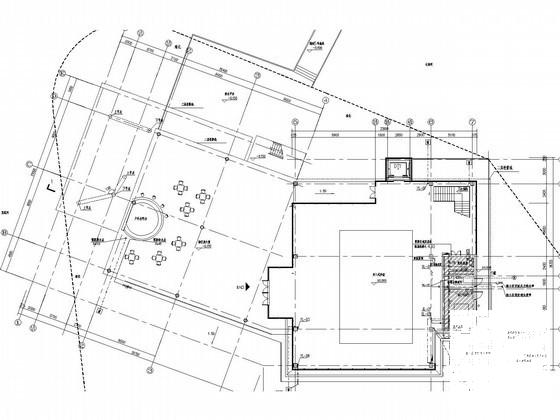

• 给排水平面图
• 给排水系统展开图
• 卫生间平面图
• 给排水总平面图

附件详情

建筑主体层数地上3层，建筑面积1973平方米。
，共8张。

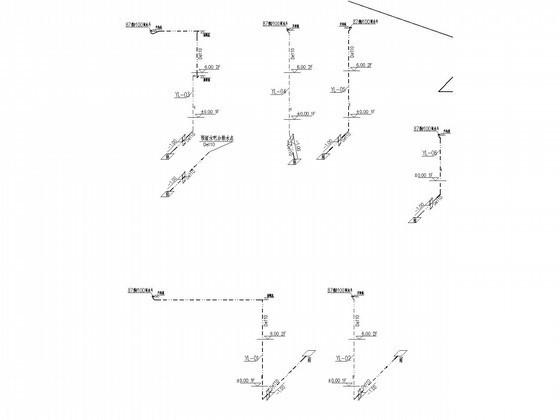

给排水系统展开图

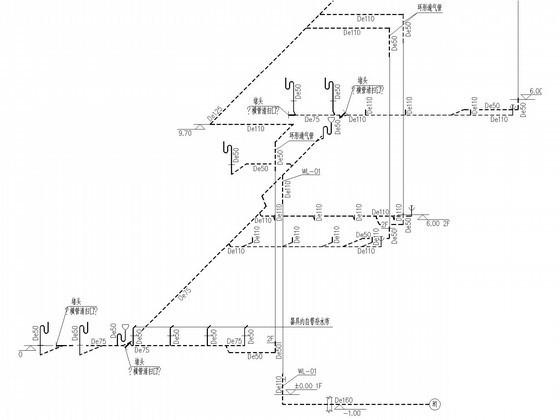

排水系统图

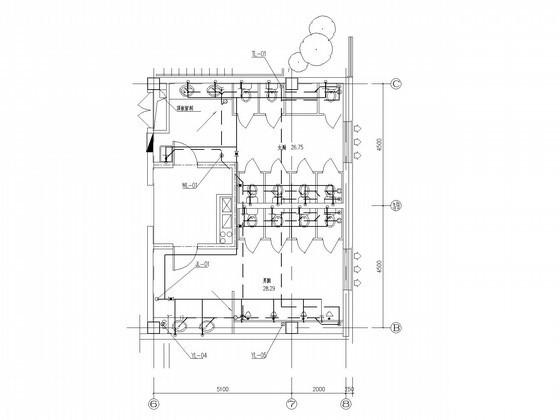

卫生间平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
