建筑类别：办公
-
建筑高度：单层建筑
-
地上层数：1层
-
图纸设计深度：施工图
-
建筑结构形式：钢结构
-
钢结构：门式刚架
-
基础形式 ：独立基础
-
结构最大跨度：12m
-
抗震设防烈度：8度抗震
-
风压：0.45kN/平方米
-
雪压：0.4kN/平方米
-
参考图纸：23张
-
设计年代：近代
附件详情

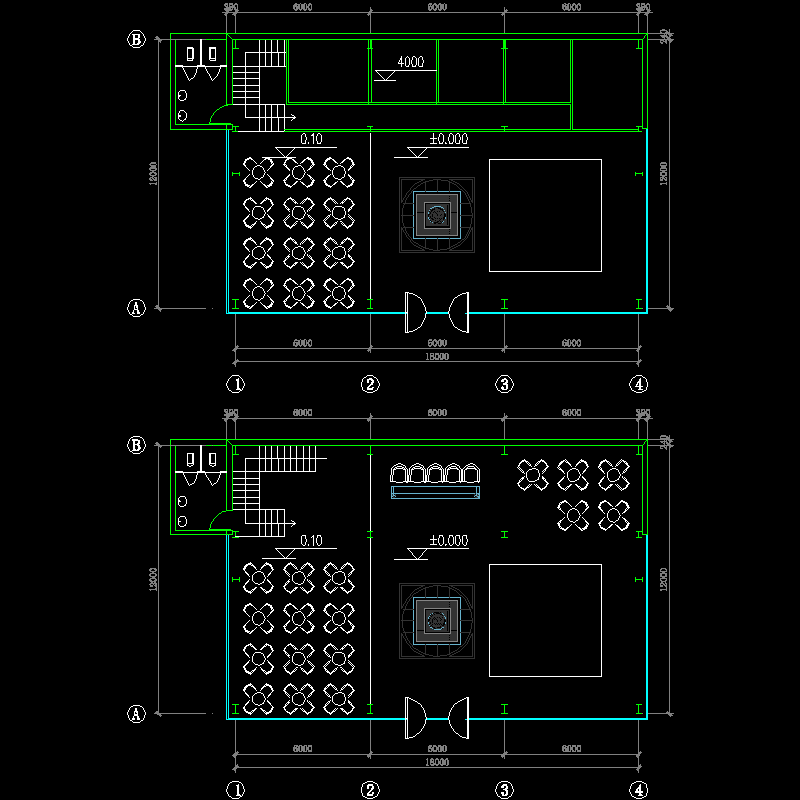

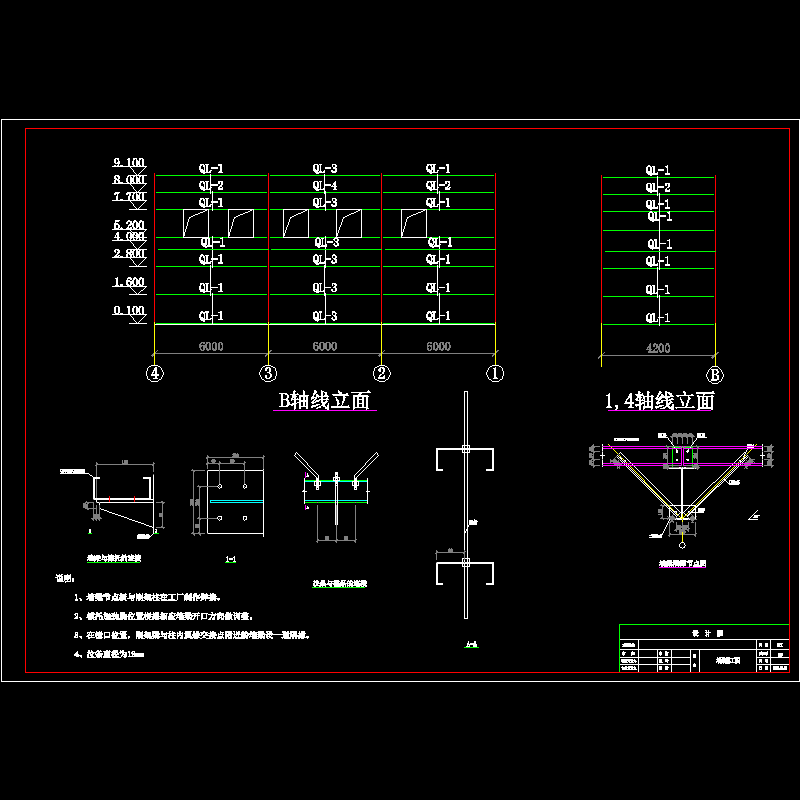

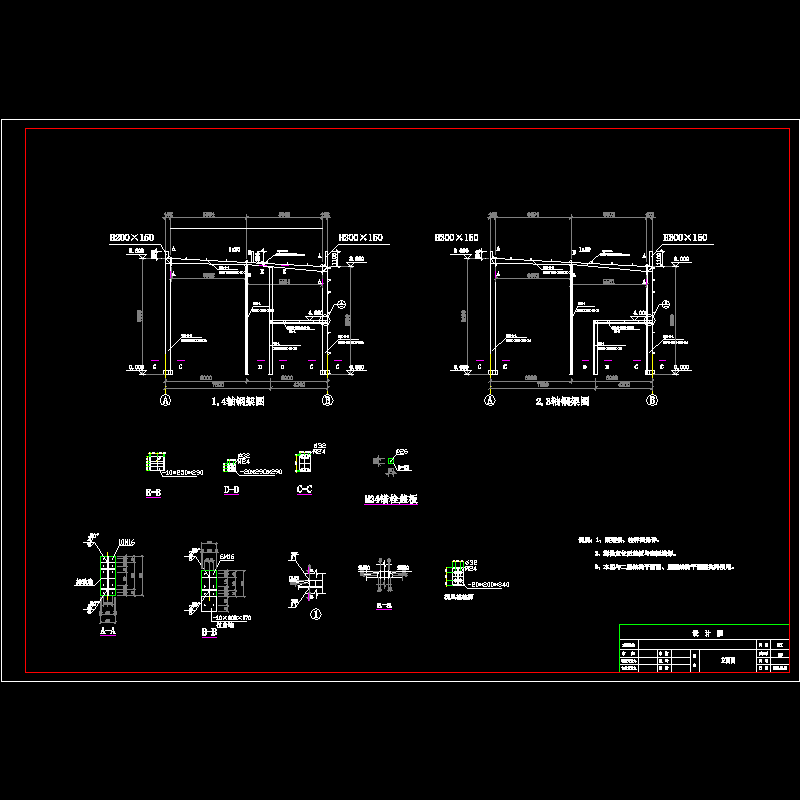

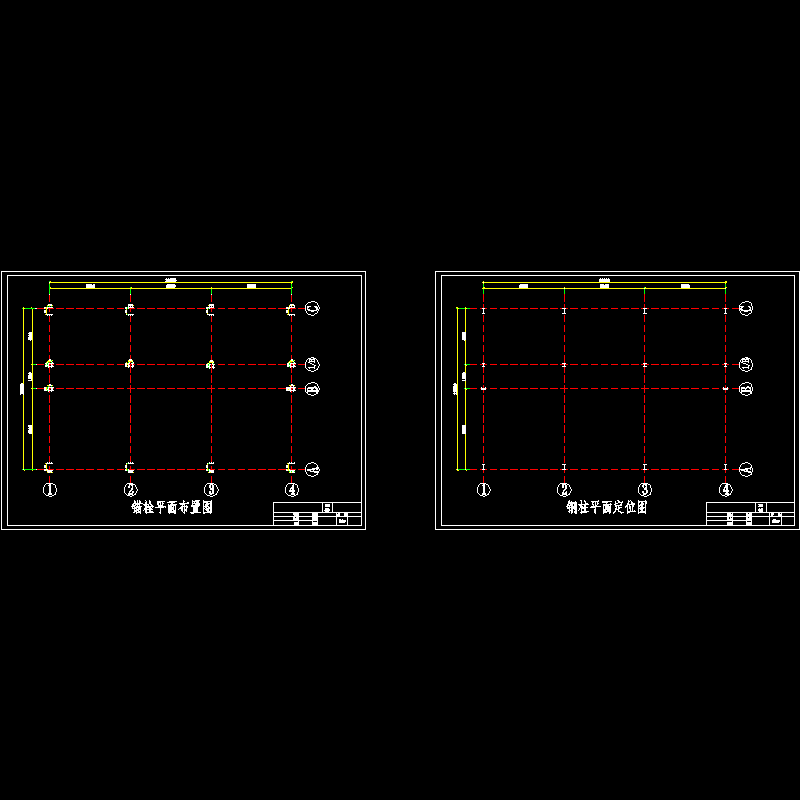

某售楼处钢结构全套施工图纸。该售楼处设计柱距6米，跨度向总长12米，承重结构为门式刚架。檩条、墙梁均采用冷弯薄壁型钢。全套20多张图纸，包括建筑平立面图、剖面图，售楼处
平面布置图
，屋面结构图，墙梁施工图，平台梁柱施工图等。
刚架立面图新.dwg
售楼处平面布置图.dwg

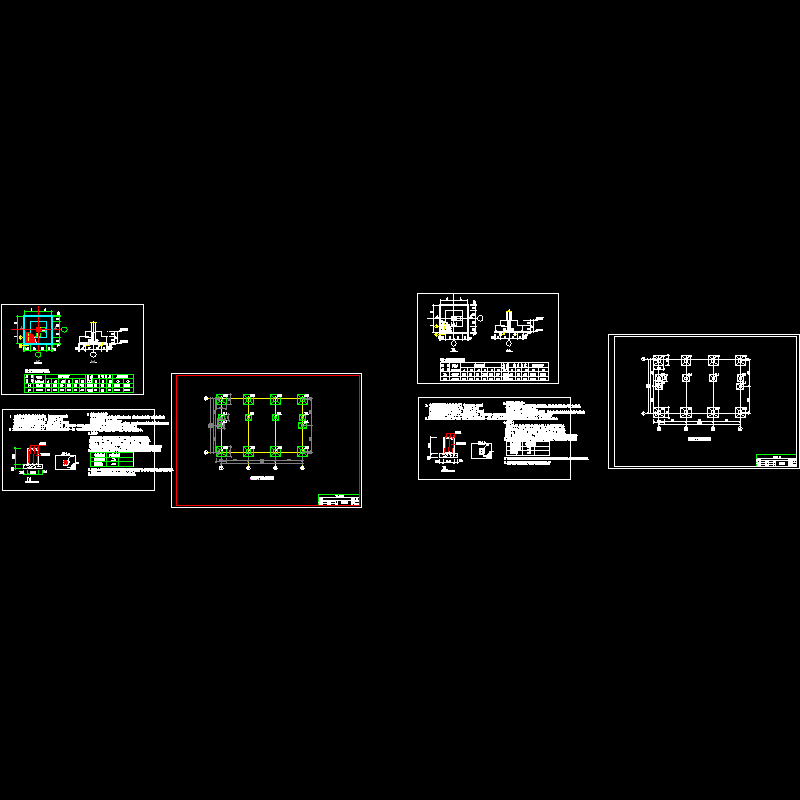

售楼处独立基础节点构造详图.dwg
地脚平面图.dwg

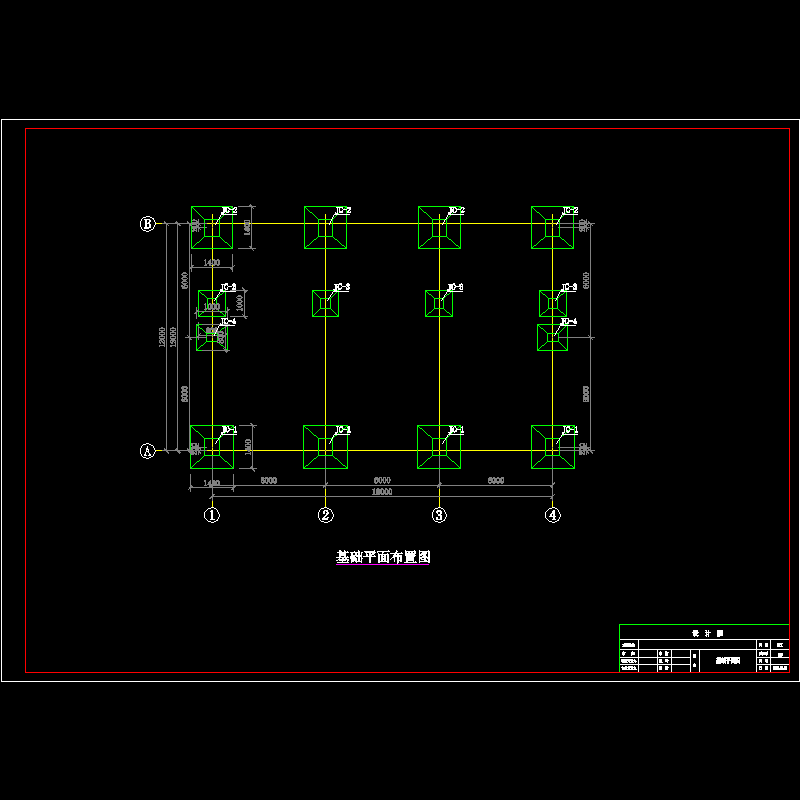

基础平面图.dwg
墙梁施工图.dwg
屋面结构图.dwg
平台柱施工图.dwg
平台梁施工图.dwg
建筑剖面图.dwg
建筑平面图.dwg
建筑立面图.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
