一份门式刚架结构溢油应急设备库结构CAD施工图纸（独立基础）

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：11张
• 设计年代：近代

附件详情

该项目是溢油应急设备库项目，该项目建筑面积2083平方米，高度为8米，地上一层，门式刚架结构，柱下独立基础，抗震设防烈度为7度，最大冻土深度0.32米。

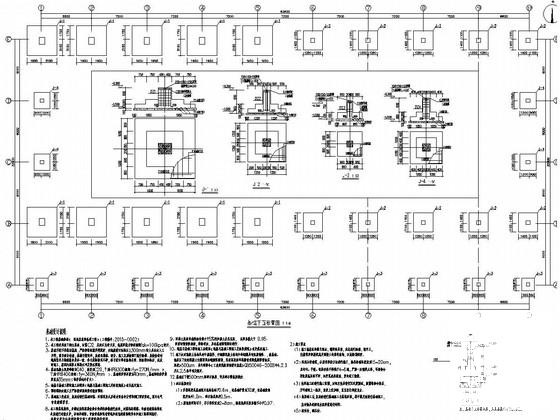

该资料包含：结构设计总说明，基础平面布置图，基础详图，基础设计说明，短柱 平面布置图 ，短柱详图，地脚锚栓布置图，柱脚详图，屋面支撑及钢架布置图，吊车梁系统图 ，吊车梁详图，墙架布置图，大样图等共计11张图。
分享投稿时间：近几年3月。

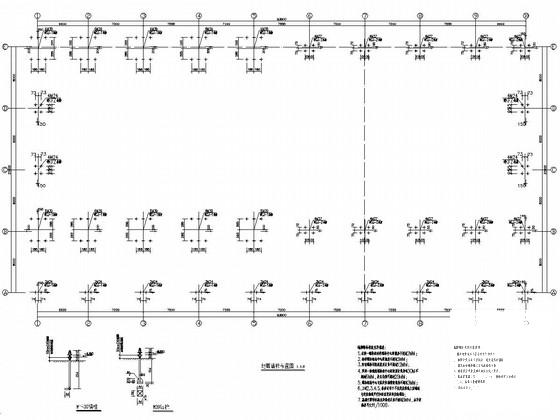

地脚锚栓布置图

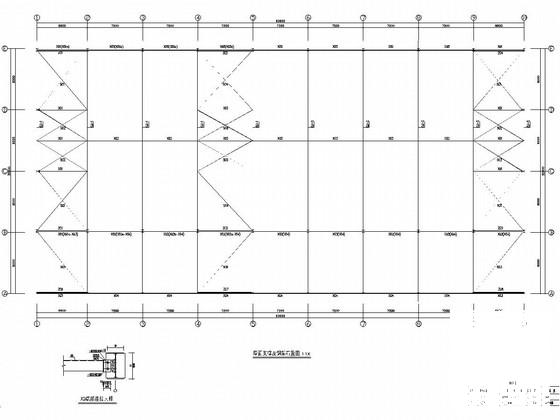

屋面支撑及钢架布置图

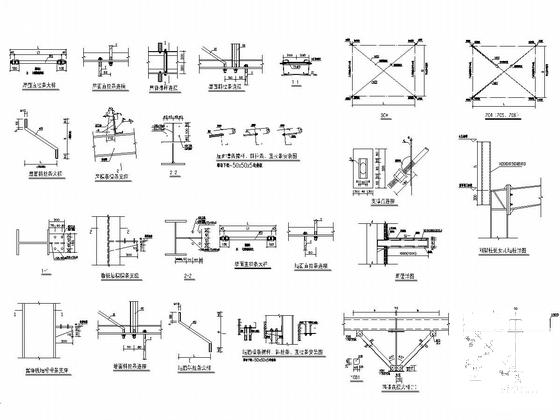

大样图

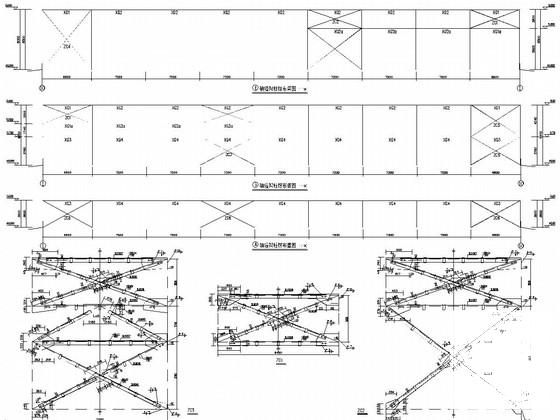

墙架柱撑布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
