一份电业局网架结构球场结构CAD施工图纸（建筑图纸）

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：网架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.30kN/平方米
• 参考图纸：20张

附件详情

该项目是风雨球场项目，屋面水平投影面积2108平方米，结构型式：双层网架，节点类型：螺栓球，网格形式：正放四角锥，支撑形式：多点支承，屋面板采用760型单层彩钢板+保温棉，彩钢板为BHP板，厚度为0.5mm，颜色为瓷蓝色。保温棉厚度为50mm，附PV革。

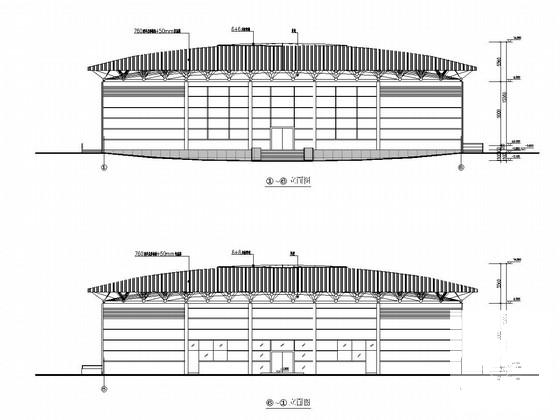

该资料包含： 结构设计说明 ，建筑设计说明，平面图、立面图、剖面图，高低跨节点详图，预埋件布置图，上弦层支托布置图，檩条布置图，下弦层装配图，球节点图等共计20张图。

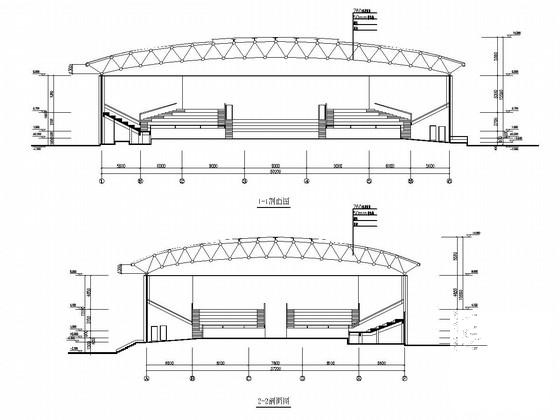

剖面图

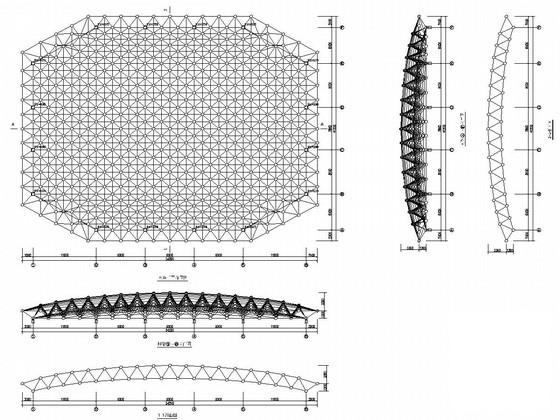

网架平立剖图

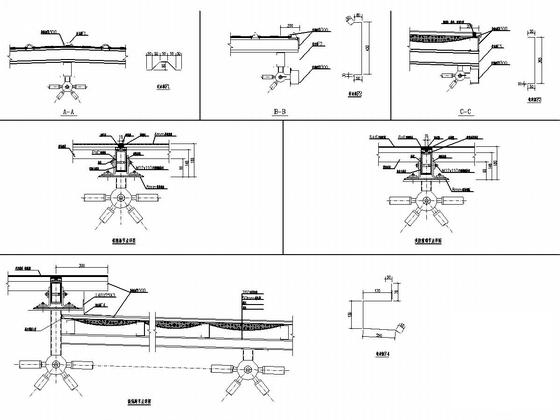

节点详图

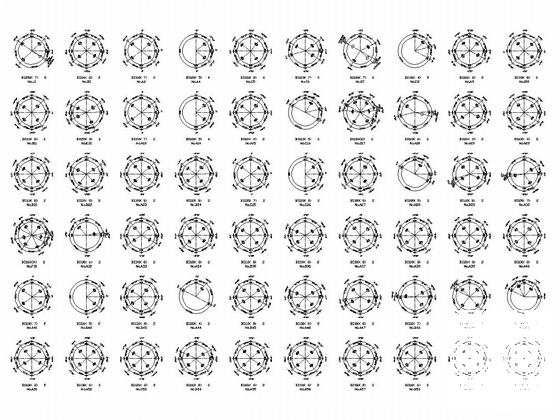

球节点图

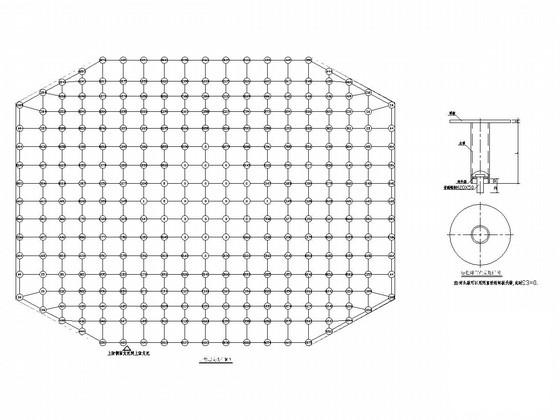

上弦层支托布置图
