[CAD]14层加阁楼剪力墙结构住宅楼结构图纸（地下1层）(梁平法施工图)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：14层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 雪压：0.30kN/平方米
• 地下室功能：车库
• 参考图纸：33张
• 设计年代：近代

附件详情

该项目是鄂尔多斯某住宅楼项目，地上十四层加阁楼层，地下一层。地上结构总高度45.00米，剪力墙结构，基础采用钢筋混凝土片筏基础，基础设计等级为乙级，7度设防。
该资料包含： 结构设计说明 ，结构构造详图，基础平面平法施工图，基础详图，剪力墙平面定位图，剪力墙平法施工图，梁平法施工图，平面配筋图，节点大样，楼梯图等共计33张图。
分享投稿时间：近几年5月。

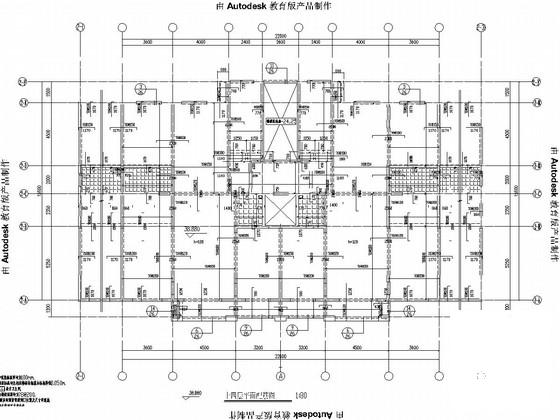

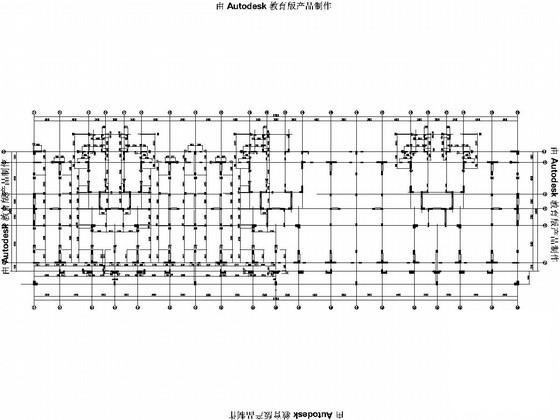

1层剪力墙平面定位图

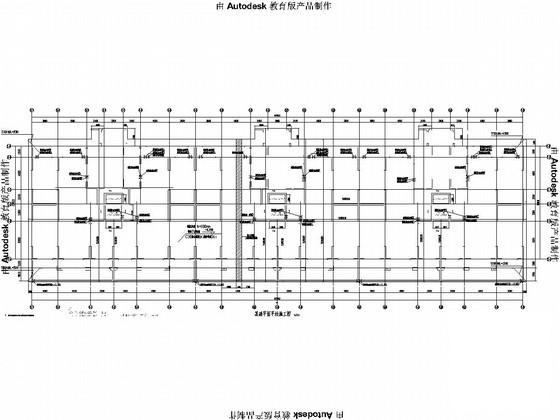

十四层平面配筋图

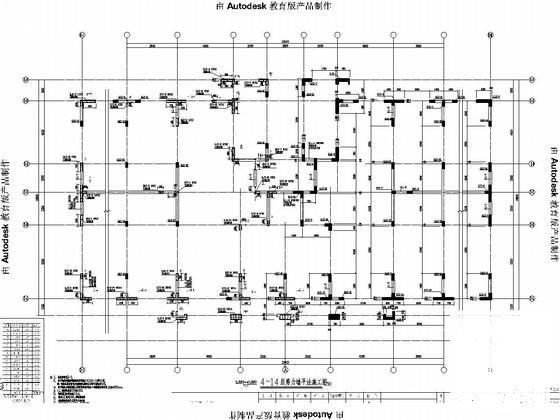

剪力墙平面图

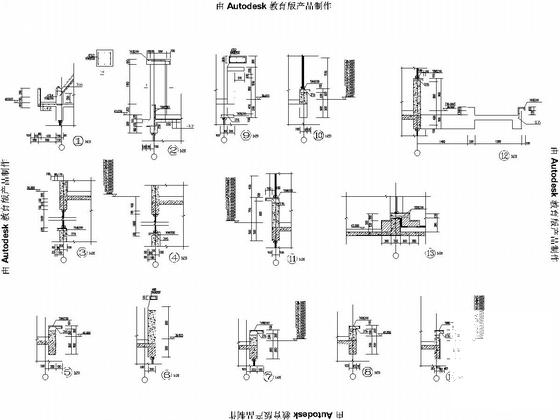

节点大样图

十四层梁平法施工图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
