[CAD]7层剪力墙结构住宅楼结构图纸（地下1层储藏室）(梁平法施工图)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：7层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 风压：0.40kN/平方米
• 雪压：0.40kN/平方米
• 地下室功能：设备用房
• 参考图纸：23张
• 设计年代：近代

附件详情

该项目为河南某住宅小区一期工程1号楼，地下一层，地上7层,坡屋面。东西长75.5米，南北宽12.1米，建筑高度：23.10米，室内外高差0.45米；剪力墙结构；地下一层为储藏室，一层及以上为住宅。基础采用天然地基上板式筏形基础。

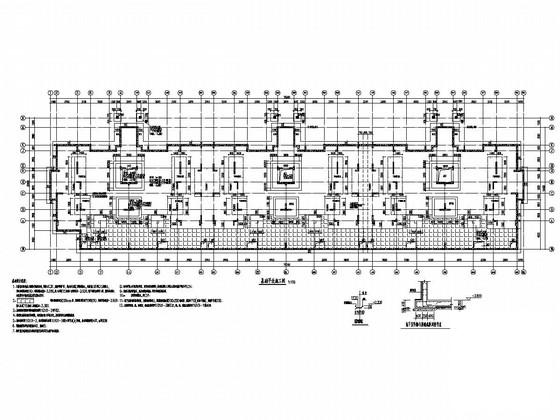

该资料包含： 结构设计说明 ，基础图，墙柱平法施工图，剪力墙柱表，梁平法施工图，板平法施工图，楼梯图等共计23张图。
分享投稿时间：近几年11月。

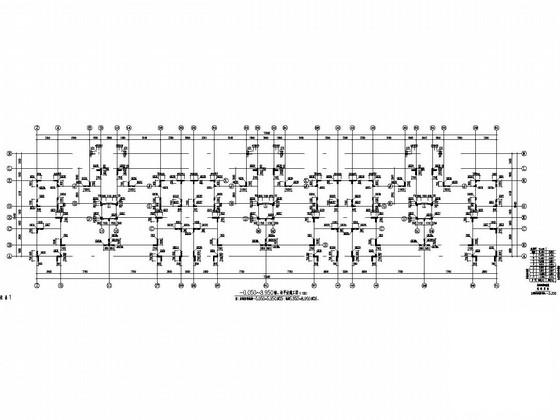

-0.050~8.950墙、柱平法施工图

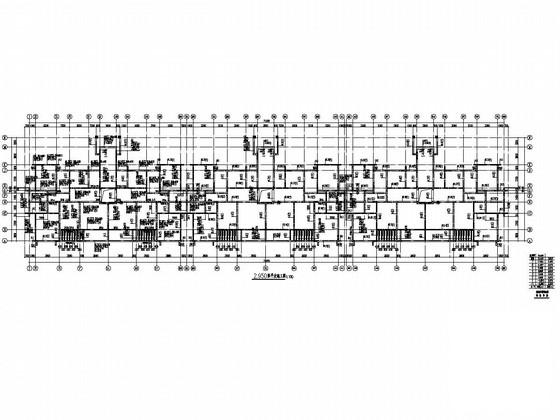

5.950梁平法施工图

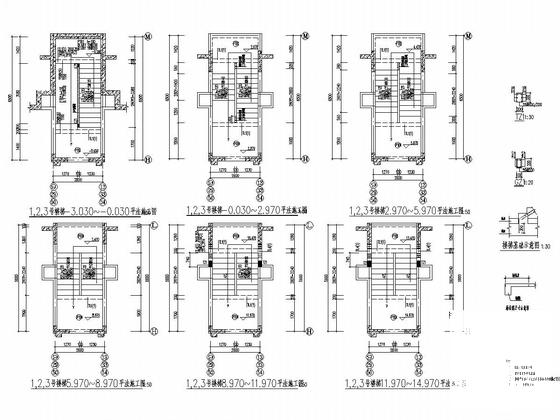

楼梯图

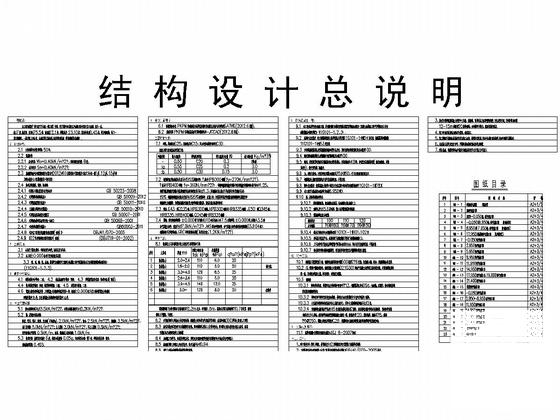

设计说明

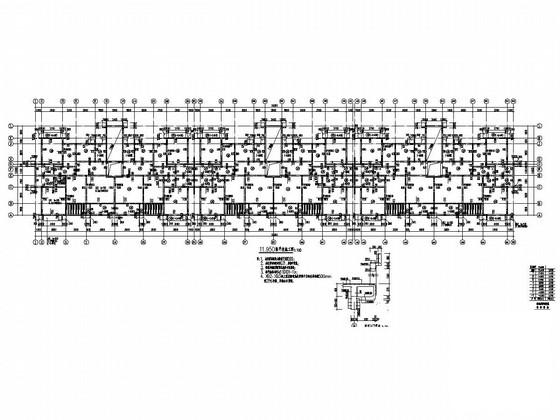

11.950板平法施工图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
