建筑类别：住宅
-
建筑高度类型：高层建筑
-
建筑地上层数：28层
-
建筑地下层数：2层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：剪力墙
-
基础形式 ：筏形基础
-
结构安全等级：二级
-
地基基础设计等级：乙级
-
抗震设防烈度：7度抗震
-
风压：0.45kN/平方米
-
雪压：0.55kN/平方米
-
地下室功能：车库
-
参考图纸：23张
-
设计年代：近代
附件详情
该项目是28层住宅楼项目，剪力墙结构，地下两层车库，采用筏板基础，CFG复合地基，基础设计等级为乙级，抗震设防烈度为7度。
该资料包含：
结构设计说明

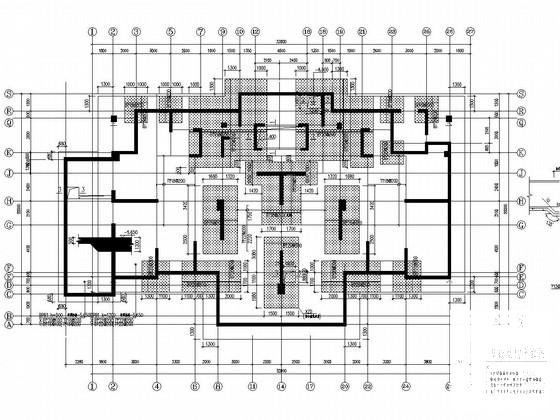

，基础图，桩位布置图，墙柱布置图，梁板图，楼梯图，墙详图等共计23张图。
分享投稿时间：近几年9月。

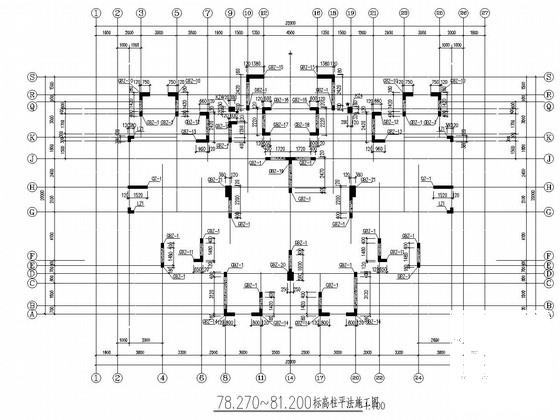

2.870~8.670标高柱平法施工图

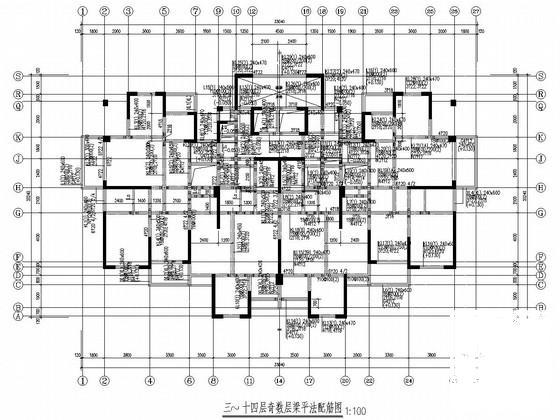

三~十四层奇数层梁平法配筋图

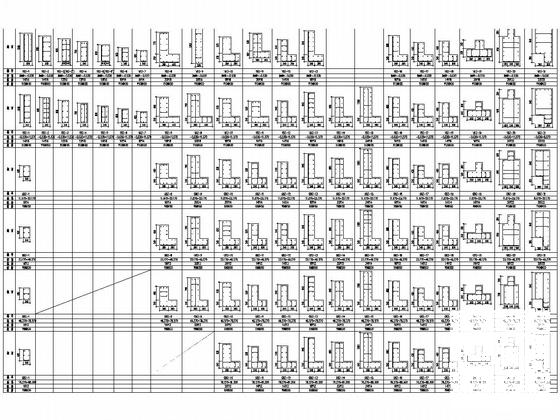

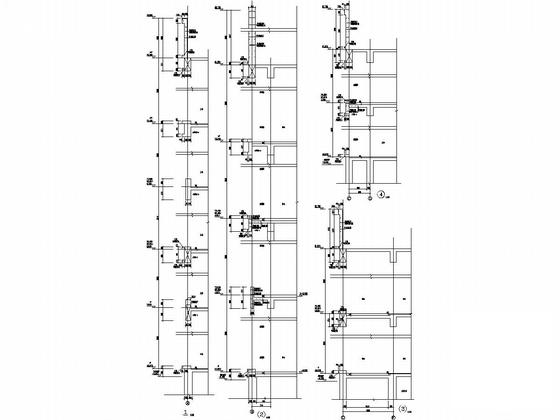

墙详图
配筋详图

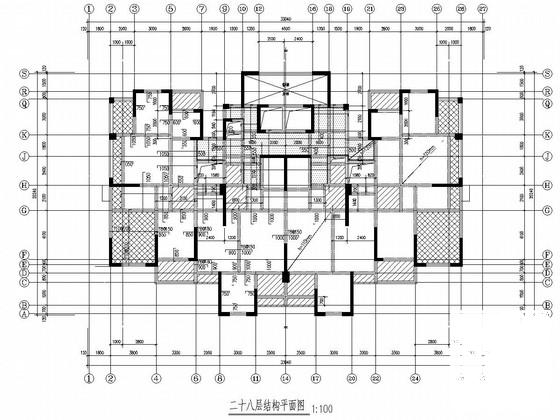

二十八层结构平面图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
