6层商住楼给排水设计CAD施工图纸（市政供水）(饮用水卫生标准)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：8张
• 设计年代：近代
• 排水设计：污水系统,废水系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：雨污分流
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 大样节点：厨房,卫生间

附件详情

1.2.1 该项目给水由小区给水管网接出一根DN100的自来水管,管网水压值0.30MPa. 生活给水系统管道在交付使用前，必须冲洗、消毒、取样检验，供水水质应符合现行的国家标准《生活饮用水卫生标准》的要求。1.2.2 本小区污水、雨水采用分流制排放,由本小区外网设计时统一。
2. 项目概要及设计范围：
2.1 该项目为六层商住楼,给排水系统为独立的系统。其室外管道标高、阀门及化粪池设置由本小区外网设计时统一考虑。

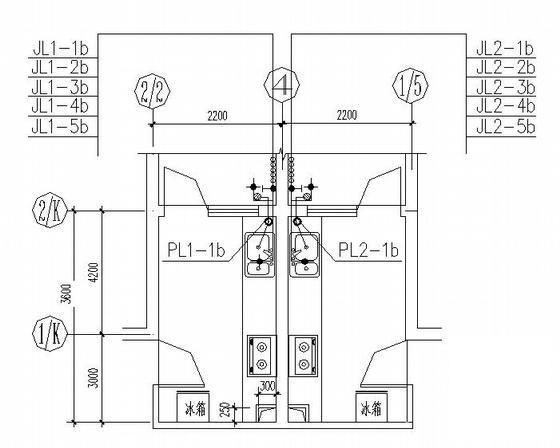

第 1 张图

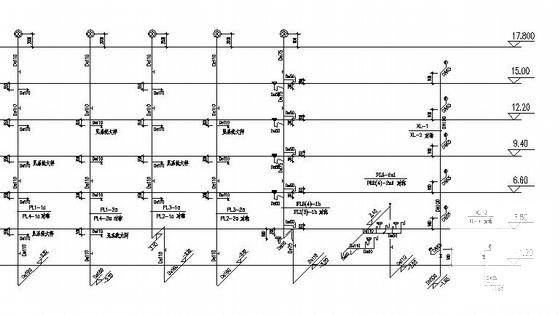

第 2 张图

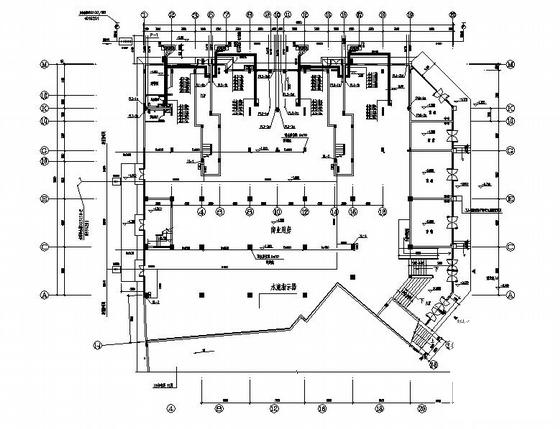

第 3 张图

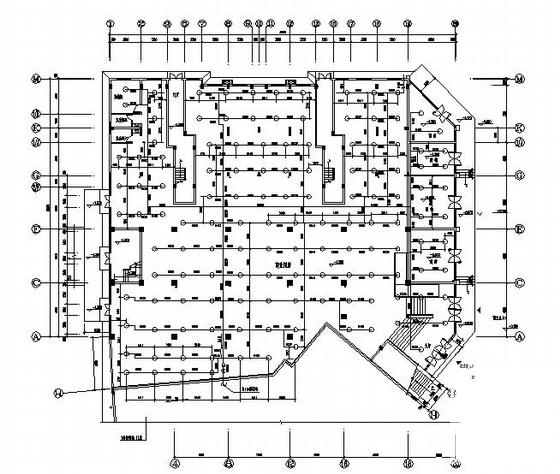

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
