一份高层5A国宾馆空调通风系统设计CAD施工图纸（机房人防大院设计）(离心式冷水机组)

uuyy88 · 发表于 2020-2-29 21:24:07

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：宾馆
建筑高度类型：高层建筑
建筑设计面积：54300平方米
建筑地上层数：16层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：51张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,机房,人防
冷热源：电动压缩式冷水机组
空调系统：全空气系统,空气-水系统
全空气系统：变风量
水系统：单式泵,变流量,双管制,闭式
送风方式：散流器送风
节点大样：冷却塔,制冷机组

附件详情

一、项目概要：

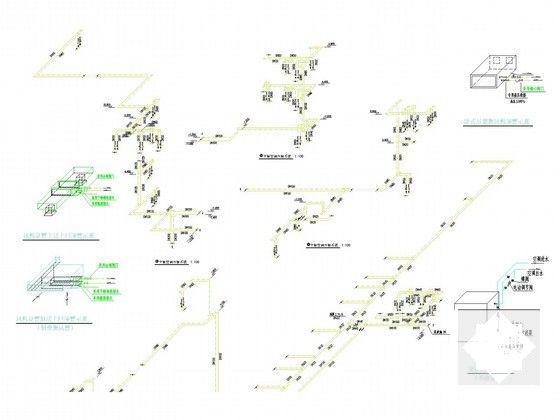

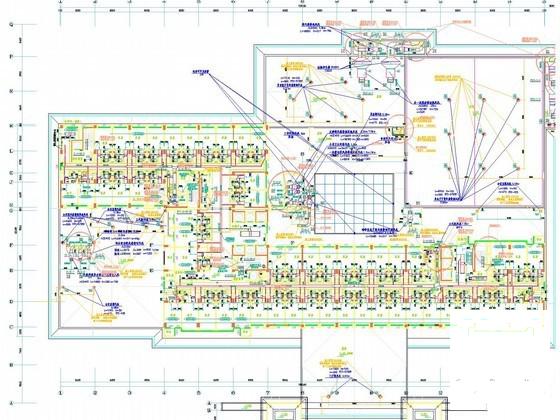

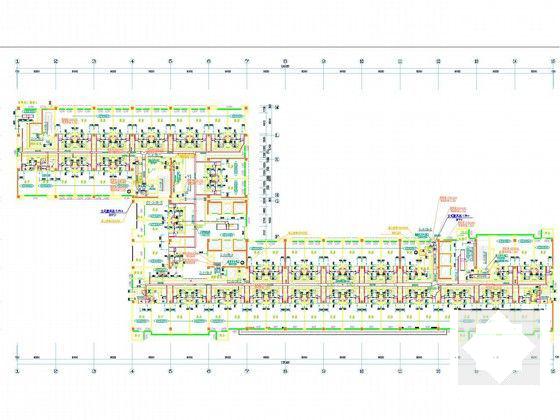

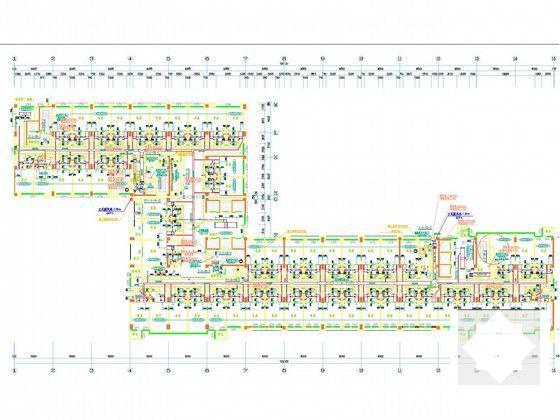

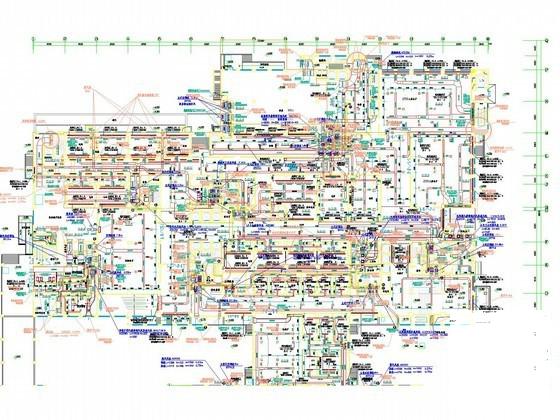

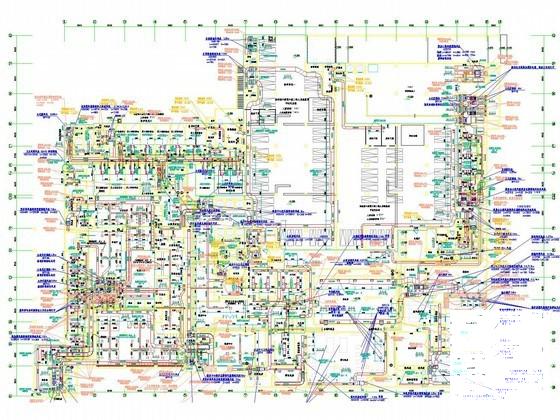

该项目是一个高层5A国宾馆建筑。地上16层，地下2层，总建筑面积54300平方米。图纸内容包含设计施工说明，主要设备材料表及图例，空调通风平面图，空调水管平面图，空调水管道系统图，空调风机房平剖图，人防防护单元三进风口部平面及系统，地下室人防通风设计施工说明，进风口部平面及系统图等...

二、空调系统：

1.冷热源：采用离心式冷水机组...

2.风系统：采用风机盘管加新风系统，全空气定风量，变风量系统...

3.水系统：采用闭式双管制一次泵变频变流量机械循环系统...

三、通风防排烟系统：

通风系统：客房卫生间均设排气扇，卫生间臭气通过排气扇经竖风道由屋顶风机引至屋面排放。会议室、餐厅、咖啡厅、多功能厅、宴会厅等公共房间均设机械排风系统，排风系统可根据季节情况选择开启档位或台数。负二层人防区内宿舍设机械排风及新风空调系统，平时排风系统兼排烟功能，并同人防送风共用管道，楼内公共卫生间均采用集中排风系统...

防排烟系统：正压送风系统：楼内楼梯间及合用前室均设机械加压送风系统。当发生火灾时，着火层及相邻层合用前室正压风口打开，正压风机开启为楼梯间、前室加压送风。车库排烟系统及补风系统：车库结合平时通风设置排烟及补风系统，着火时，车库排风及送风机切换消防电源运行...
