一份农场地上4层办公楼电气CAD施工图纸（三级负荷）

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计面积：2243.92平方米
• 建筑地上层数：4层
• 参考图纸：19张
• 负荷等级：三级
• 防雷等级：第三类
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：视频监控系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

• 一、电气设计说明
• 二、 配电箱系统 图
• 三、弱电系统图
• 四、 照明平面图
• 五、 弱电平面图
• 六、防雷接地平面图

附件详情

本稿件是某农场办公楼电气施工图纸，工程为为地上四层建筑物，首层、四层层高3.6m，二、三层层高3.3m，总建筑面积2243.92平方米，电气设计包含配电设计、照明系统、动力插座布置、有线电视系统、监控对讲系统、电话系统、防雷接地系统等。

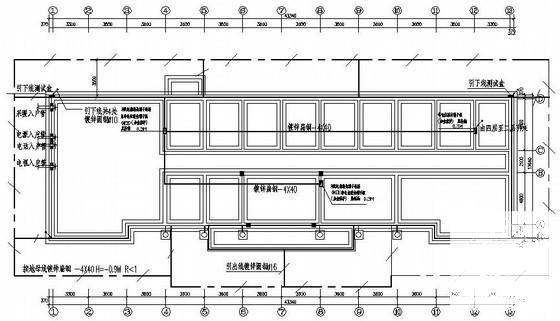

第 1 张图

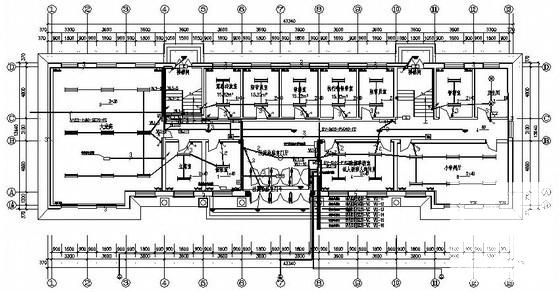

第 2 张图

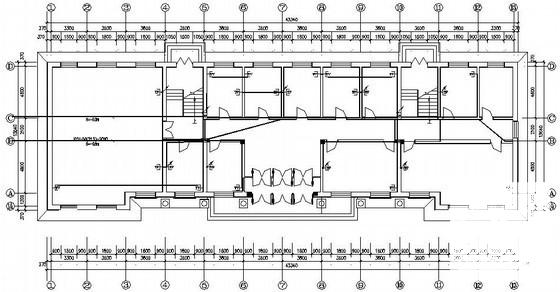

第 3 张图

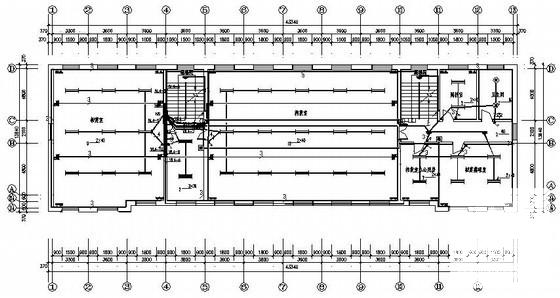

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-29 19:36:45上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
