一份15层办公楼冰畜冷空调CAD图纸

[复制链接]

0

主题

0

帖子

1565

积分

超级版主

Rank: 8Rank: 8

积分
1565
发表于 2020-2-27 11:39:36 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计阶段:施工图设计
  • 设计内容:中央空调
  • CAD版本:CAD2000
  • 参考图纸:40张
  • 建筑设计面积:11442平方米
  • 建筑地上层数:15层
  • 建筑地下层数:1层

附件详情

该项目为某办公楼冰蓄冷空调施工设计全套图,由原有建筑十一层,6381平方米,新增建筑十五层,11442平方米组成,其中,地下一层为车库和设备房,一层及以上为办公室。工程总建筑面积为17823平方米,建筑总高度为59.1米,是一类公共建筑。本专业的设计范围包括大厦舒适性中央空调、通风及防排烟设计。

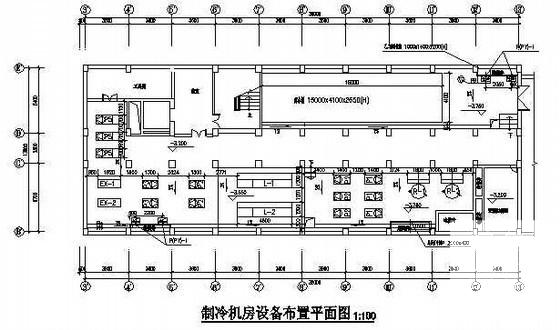

办公楼冰畜冷空调 - 1
第 1 张图

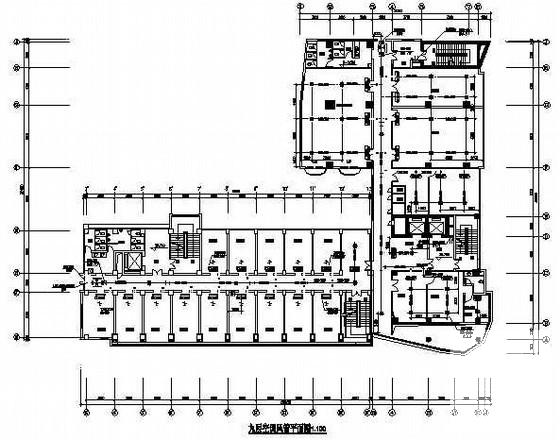

办公楼冰畜冷空调 - 2
第 2 张图

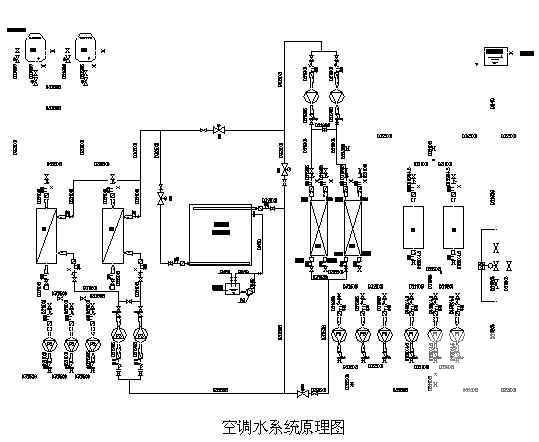

办公楼冰畜冷空调 - 3
第 3 张图

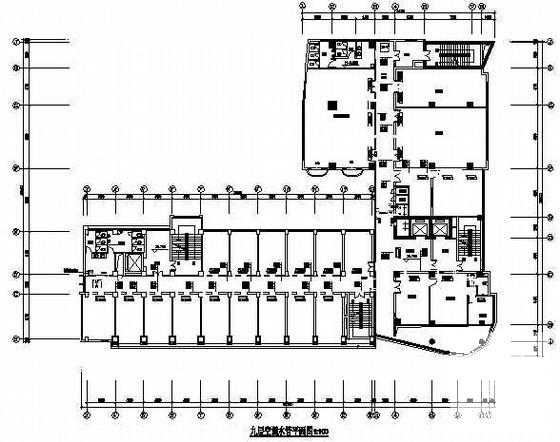

办公楼冰畜冷空调 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-27 11:39:36上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在暖通空调专区发帖交流相关知识。

附件2099v11ede2cd10c1ewcfs2c2d.rar

2.43 MB

下载  售价: 100 积分    赚积分
