一份5层小型办公楼空调设计CAD施工图纸

[复制链接]

0

主题

0

帖子

1345

积分

超级版主

Rank: 8Rank: 8

积分
1345
发表于 2020-2-27 12:39:18 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:6000平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 设计内容:空调,冷热源
  • 冷热源:空气源热泵
  • 空调系统:全水系统
  • 采暖系统:热水辐射
  • 水系统:双管制,同程式
  • 送风方式:散流器送风
  • 项目所在地:浙江

附件详情

  • 设计施工总说明
  • 空调系统原理图
  • 屋顶机组基础布置图
  • 机组配电箱原理图
  • 空调系统图
  • 地暖系统图

附件详情

该项目位于浙江省宁波市,一座小型办公建筑,建筑面积为6000m2,地上共五层。空调夏季冷源采用风冷热泵机组提供7℃/12℃的冷冻水;冬季热源提供40℃/45℃的热水。空调系统采用风机盘管集中式供冷,冬季采用热水辐射采暖。水系统采用两管制系统,膨胀罐定压,水系统采用同程布置......

,图纸共11张。

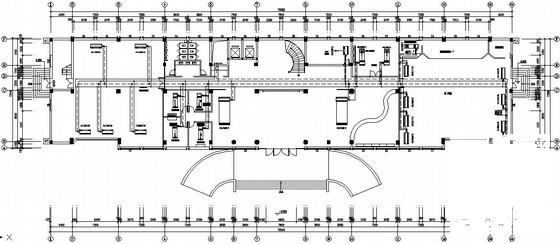

第 1 张图
第 1 张图

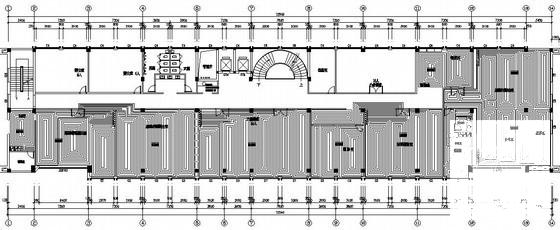

第 2 张图
第 2 张图

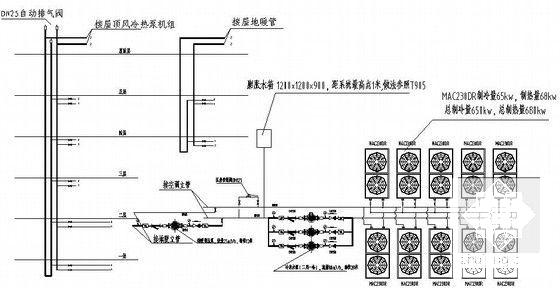

第 3 张图
第 3 张图

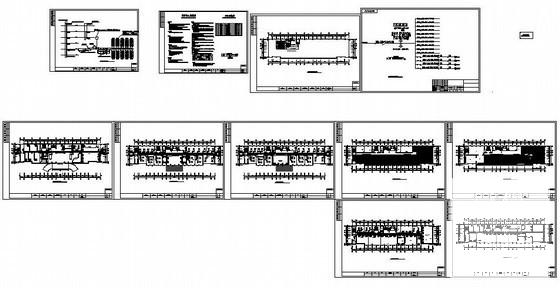

第 4 张图
第 4 张图

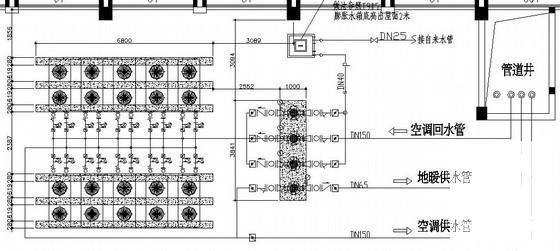

第 5 张图
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-27 12:39:18上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在暖通空调专区发帖交流相关知识。

附件2099v11ede2fcfwddss2c02sds.rar

2.14 MB

下载  售价: 100 积分    赚积分
