3层小型办公楼空调设计施工CAD图纸

附件详情

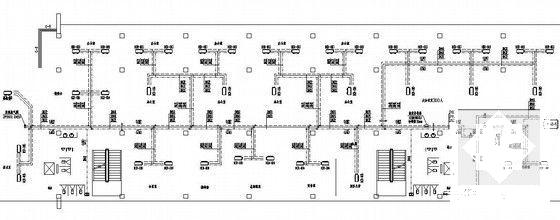

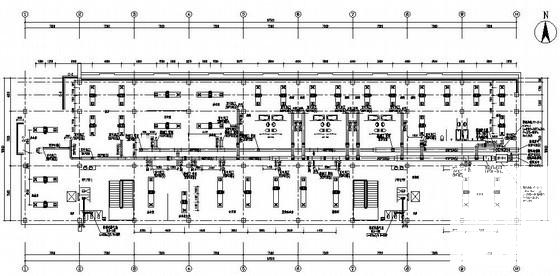

该项目为北京一办公楼，地下一层，为车库或库房；地上三层，为办公用房等。建筑面积为5000多平米。空调采暖面积约3600平米。该项目设计范围包括该建筑的室内空调、冷热源机房、通风及防排烟设计。

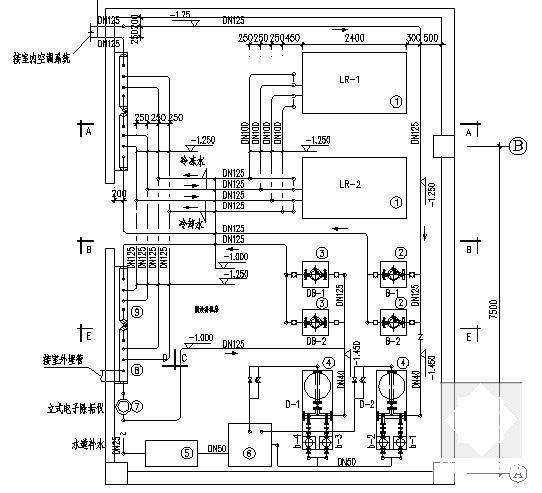

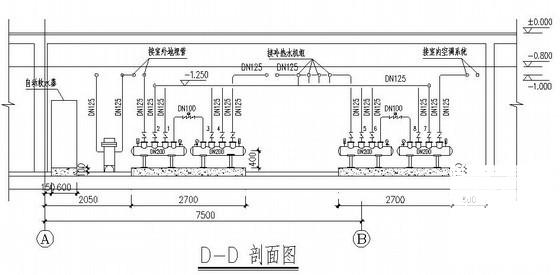

1.冷热源：该项目采用地源热泵机组提供夏季冷源和冬季热源，机房设在一层，选用两台地源热泵冷热水机组，编号LR-1,2。单台热泵机组制冷时：额定制冷量为220KW。
2.空调型式：采用风机盘管加新风系统；夏季供冷，冬季供热。

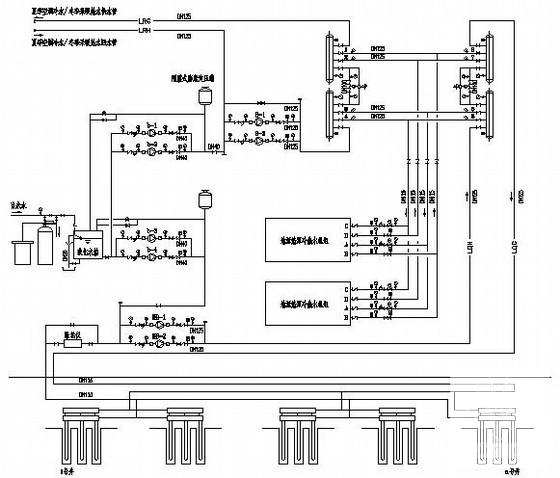

3.空调/采暖水系统：采用两管制变水量系统，夏季供冷，冬季供热。
4. 通风防排烟 ：地下一层设备机房(水暖)设轴流风机进行排风，并设补风机。

，图纸共14张。
