一份33层剪力墙结构住宅楼结构CAD施工图纸（后压浆灌注桩）

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：33层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 抗震设防烈度：7度抗震
• 风压：0.50kN/平方米
• 雪压：0.45kN/平方米
• 地下室功能：车库, 设备用房
• 参考图纸：26张
• 设计年代：近代

附件详情

该项目是山西某住宅楼项目，主楼为剪力墙结构,地上33层,地下2层(车库层和设备层)，地上一层层高4.450m，标准层层高2.950m，总高98.850m，抗震设防烈度为7度，场地为Ⅱ类，后压浆灌注桩基础，基础设计等级为甲级。
包括：结构设计总说明，桩基设计说明，桩平面布置图，基础平面布置图，桩详图，各层顶板、梁平法施工图，各层剪力墙(柱) 平面布置图 ，塔楼剪力墙柱表， 楼梯详图 等共计26张图。
3月。

一层顶板、梁平法施工图

标准层板、梁平法施工图

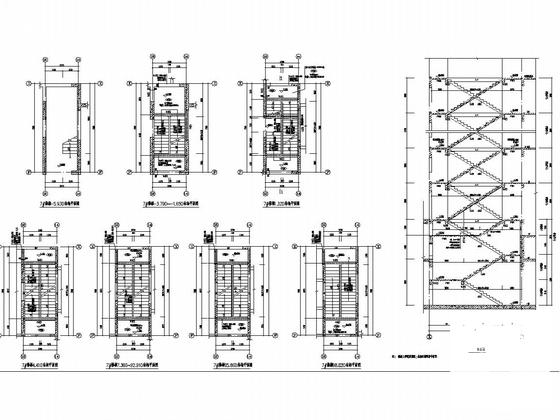

楼梯结构图

桩详图

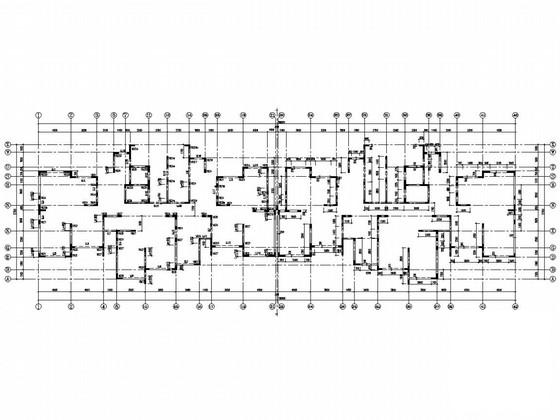

二～四层剪力墙(柱)平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
