一份11层剪力墙结构住宅楼结构CAD施工图纸

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：11层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.50kN/平方米
• 参考图纸：21张

附件详情

该项目其中地下一层，主楼地上十一层采用剪力墙建筑设计结构形式。

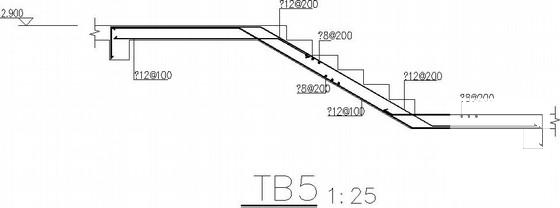

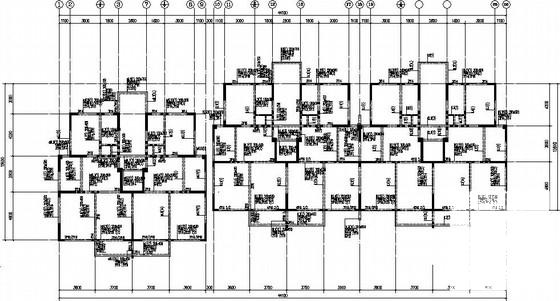

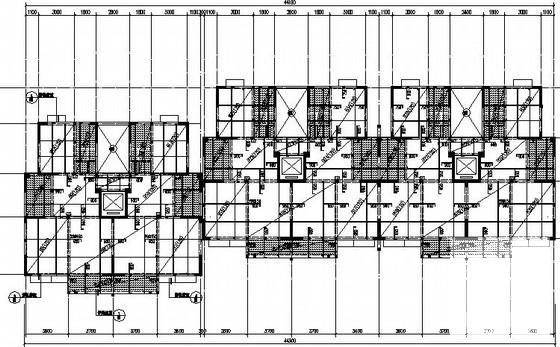

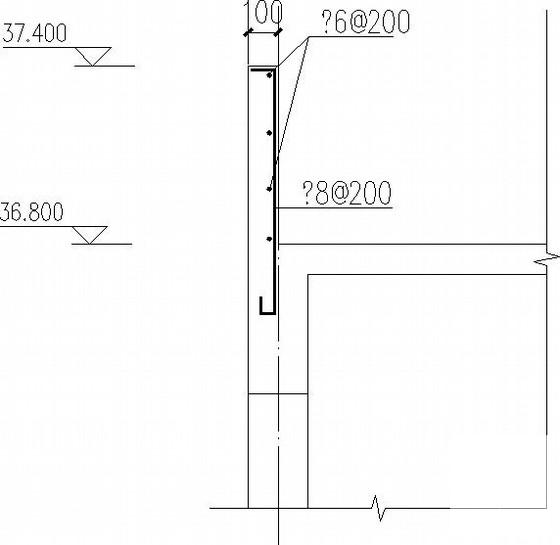

结构设计总说明、剪力墙柱 平面布置图 、梁平法施工图、机房层梁平法施工图、屋面层梁平法施工图、板平面施工图、屋面板平面施工图、机房层板平面施工图、 楼梯详图 、墙体详图、女儿墙大样共21张图纸。
