一份11层框架结构医院结构CAD施工图纸(桩基础设计说明)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 建筑高度类型：高层建筑
• 建筑地上层数：11层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.3kN/平方米
• 雪压：0.3kN/平方米
• 地下室功能：人防
• 参考图纸：34张
• 设计年代：近代

附件详情

11层框架结构医院结构施工图，地下一层。包括 结构设计说明 ，楼板开洞加筋大样，桩基础设计说明，基础平面布置图，柱 平面布置图 及柱配筋表，各层梁、板平法施工图，楼梯平面图和 楼梯详图 等共计34张图纸

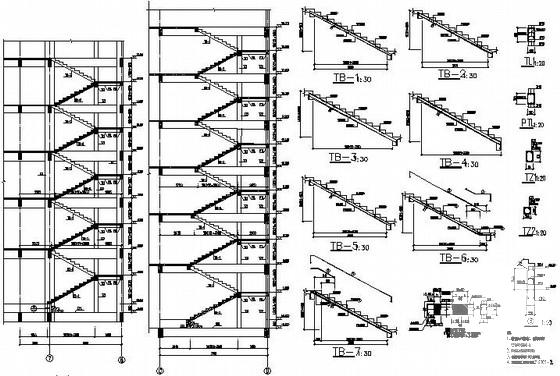

第 1 张图

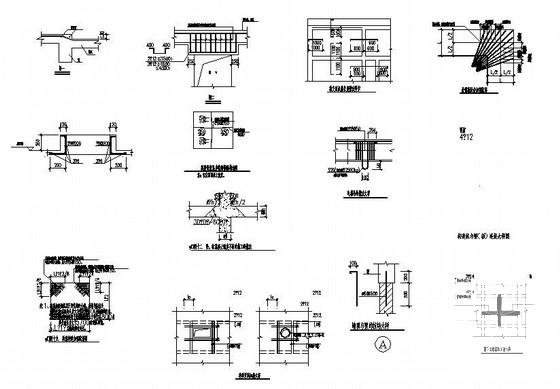

第 2 张图

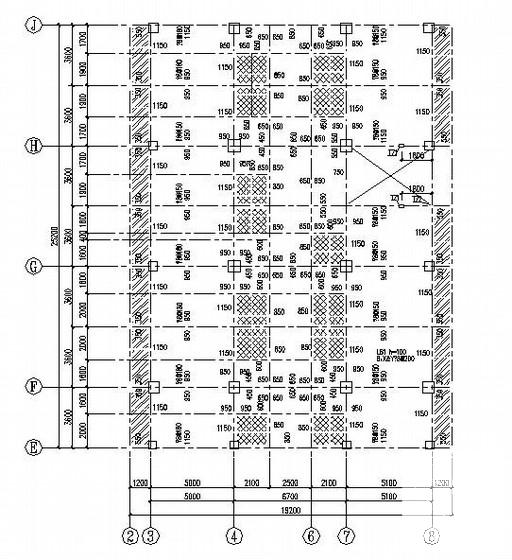

第 3 张图

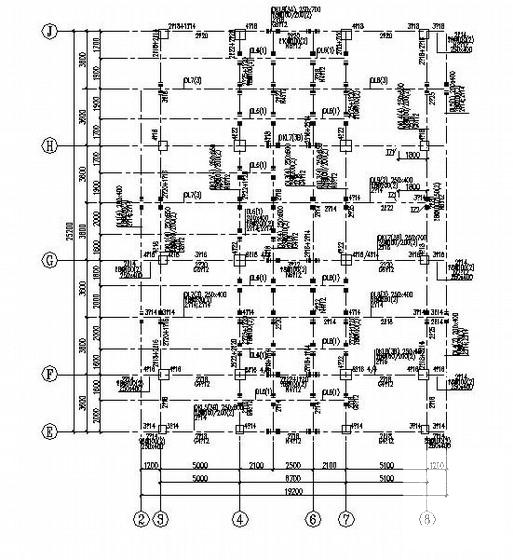

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
