一份5层框架结构门诊楼结构CAD施工图纸（独立基础）(建筑设计说明)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 风压：0.40kN/平方米
• 参考图纸：31张

附件详情

该附件主要为全现浇框架结构的五层门诊楼结构施工图，耐火等级为一级，基础采用独立柱基础。
该资料包含： 结构设计说明 、基础定位与配筋平面图、柱平面定位图、梁结构平面图、板结构平面图、楼梯大样详图、建筑设计说明、平面图、立面图、剖面图、大样详图等共31张图纸。

柱平面定位图

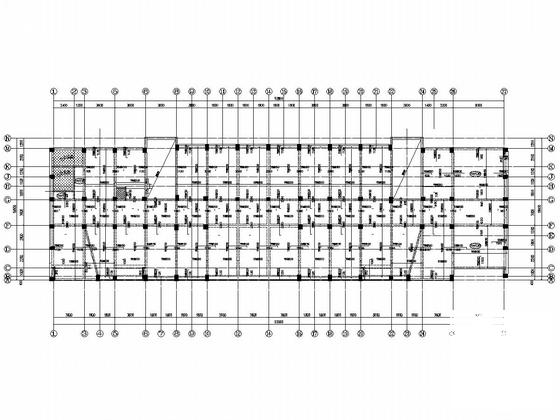

基础梁结构平面图

三层板结构平面图

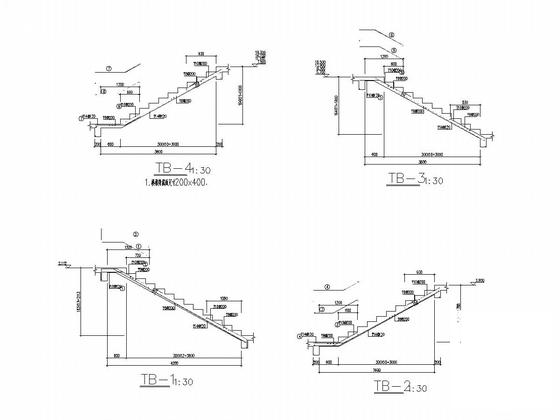

楼梯配筋详图

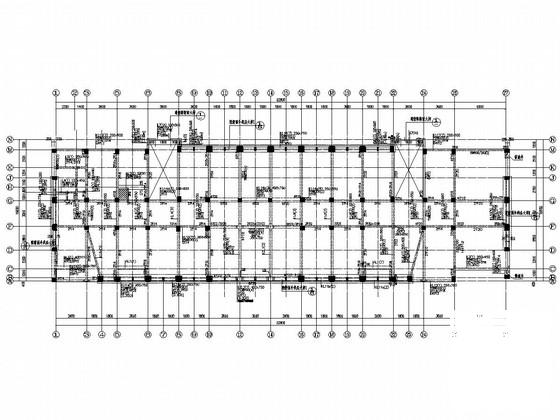

三层梁结构平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
