一份3层框架结构办公楼结构CAD施工图纸（独立基础）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：三层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：抗震不设防
• 风压：0.30kN/平方米
• 雪压：0.55kN/平方米
• 参考图纸：18张
• 设计年代：近代

附件详情

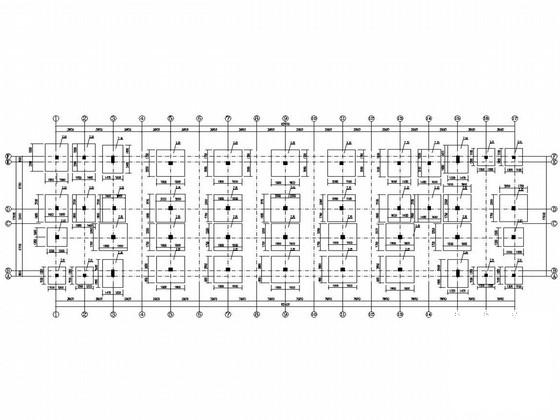

该项目是三层框架结构办公楼项目，防震设防烈度小于六度，独立锥形基础，该资料包含：混凝土结构设计总说明，柱平法构造通用说明，梁平法构造通用说明，基础平面图，基础梁钢筋图，各层墙柱钢筋图，构架层柱钢筋图，各层梁板钢筋图，构架层梁钢筋图， 楼梯详图 。12月。

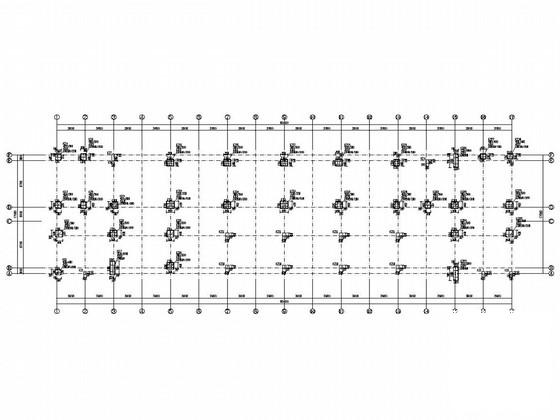

墙柱钢筋图

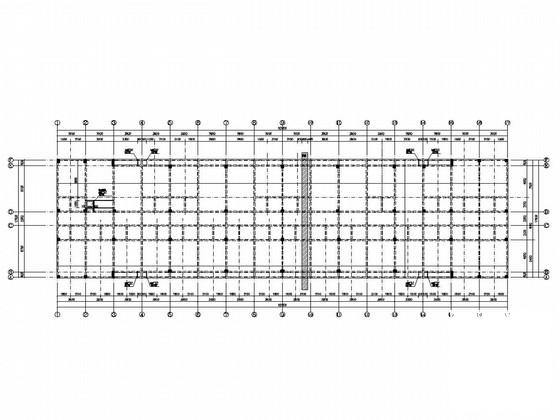

屋面层板钢筋图

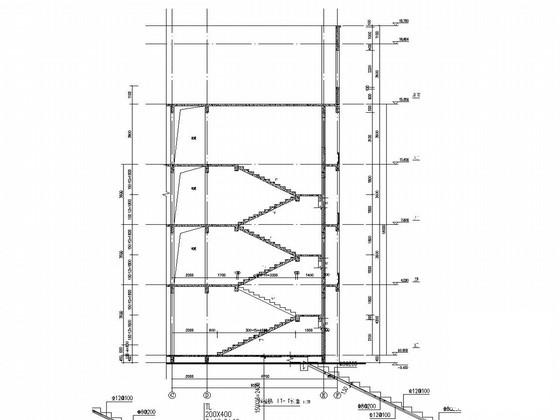

楼梯详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
