预制平行钢丝索股（PPWS）主缆及吊索施工图纸,构造图

mmnnkkhg · 发表于 2021-12-21 22:42:18

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

该附件为： 预制平行钢丝索股（PPWS）主缆及吊索施工图 ，格式为dwg，编制与，同类工程可下载参考。

一、项目概要：

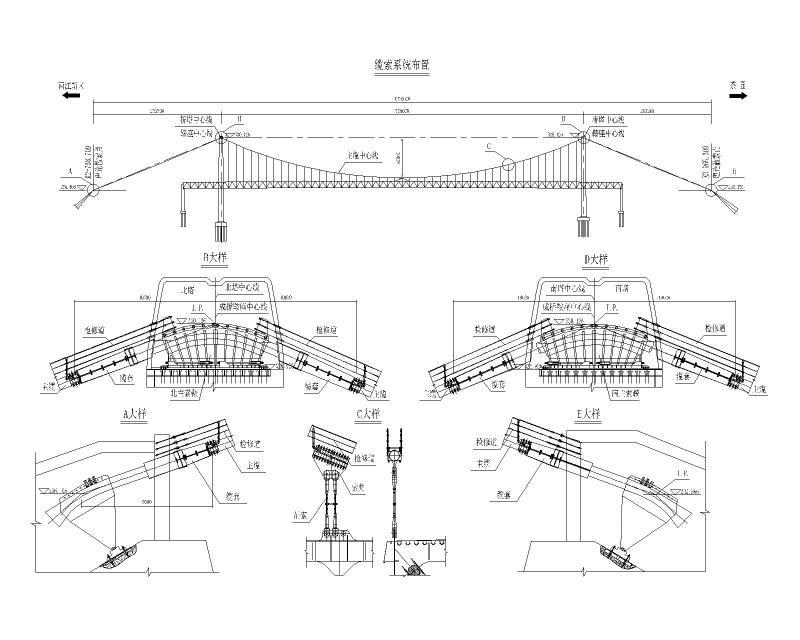

主缆：根据国内制造、安装等方面的经验和设备条件，主缆采用预制平行钢丝索股（PPWS）法。

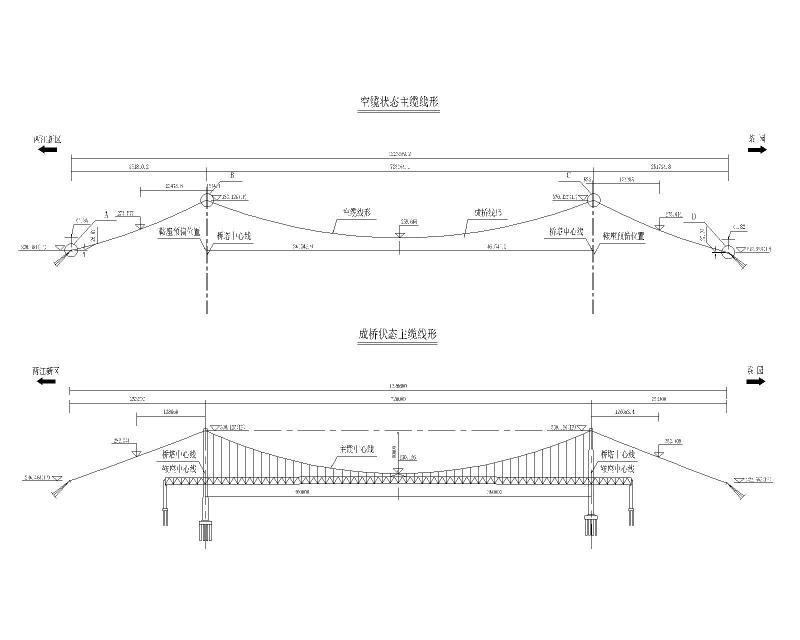

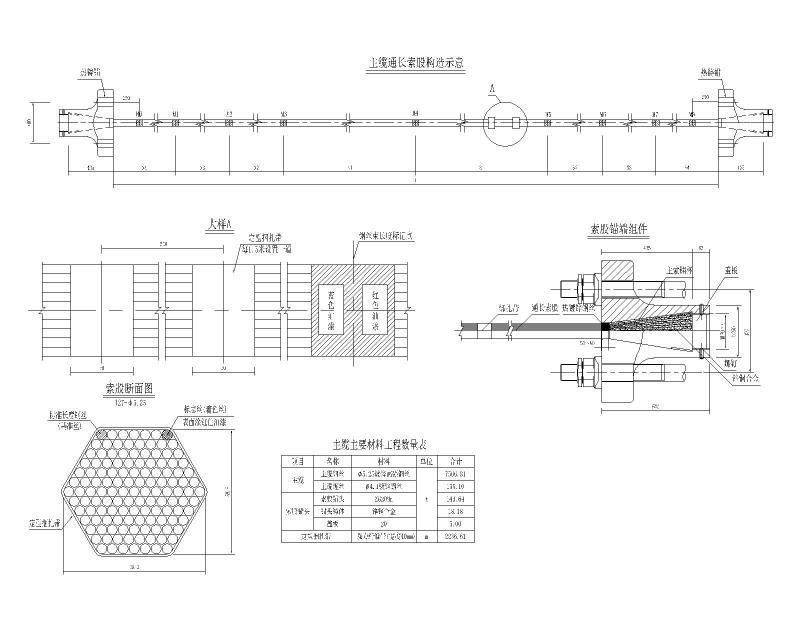

每根主缆从北锚碇到南锚碇的通长索股为133股，每根索股由127根直径为5.25mm的镀锌高强度钢丝组成。主缆在架设时竖向排列成尖顶的近似正六边形，紧缆后主缆为圆形。其索夹内直径为753.5mm，索夹外直径为762.9mm。

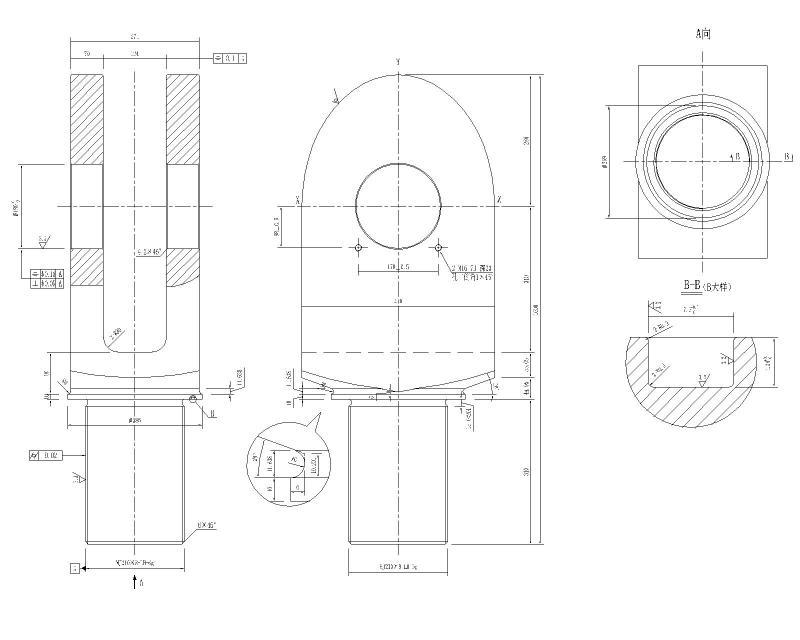

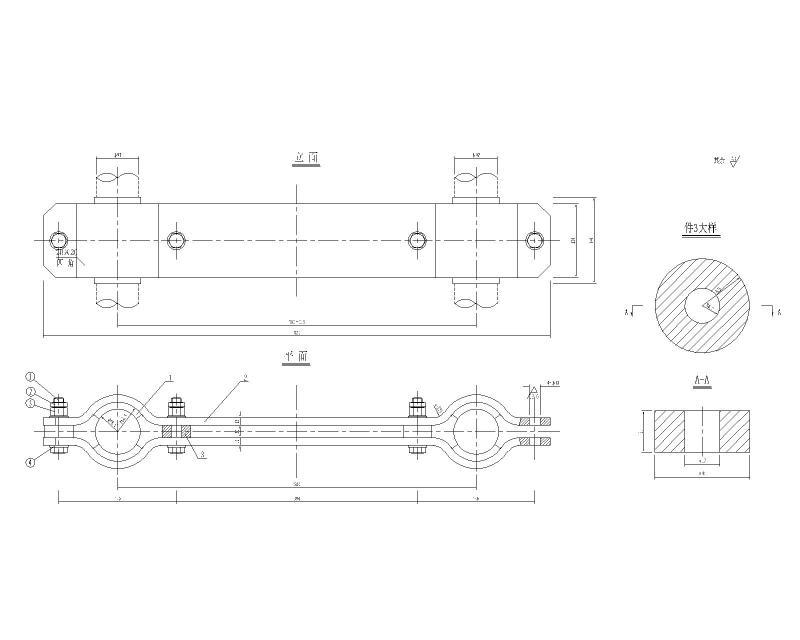

根据吊索受力特点，并综合考虑材料性能、制造加工、安装维护、后期更换等因素，本桥采用平行钢丝吊索，吊索与索夹、加劲梁为销铰式连接。

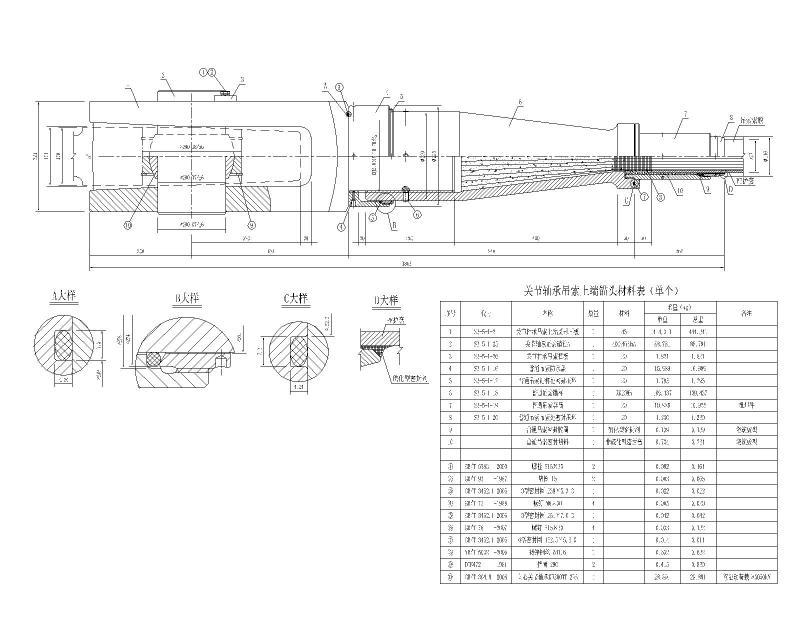

吊索分为三类，分为普通吊索、关节轴承吊索和中央扣斜吊索。
吊索采用预制平行钢丝索股（PWS），外包双层PE（黑色内层彩色外层）进行防护。普通吊索采用直径为φ7.0mm的镀锌高强度钢丝，钢丝标准强度≥1770MPa，每根吊索含109根钢丝，PE护层厚8mm；中央扣斜吊索采用直径为φ7.0mm的镀锌高强度钢丝，钢丝标准强度≥1770MPa，每根吊索含139根钢丝，PE护层厚9mm。PE防护层表面设置螺旋线，以抑制长吊索的风雨致振动。

二、相关图片：
