综合服务区酒店暖通施工图纸cad平面图

nishiwodeshui

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计详细说明：有
• 建筑类别：酒店
• 建筑高度类型：多层建筑
• 建筑设计面积：17145.81平方米
• 建筑地上层数：3层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000,PDF
• 设计年代：近代
• 设计内容：空调,通风,防排烟
• 项目所在地：广东

设计总说明：1、项目概要：该项目为 广东省综合服务区酒店 暖通施工图 ；总建筑面积为17145.81平方米,地上建筑面积为7859.04平方米，地上3层,地下2层,建筑高度15m,该项目抗震设防： 七度，建筑耐火等级为二级。

2、设计范围：

（1）、该项目舒适性中央空调系统，夏季供冷。

（2）、该项目消防防排烟系统。

（3）、公共卫生间、设备房等功能房通风设计。

部分图纸展示：

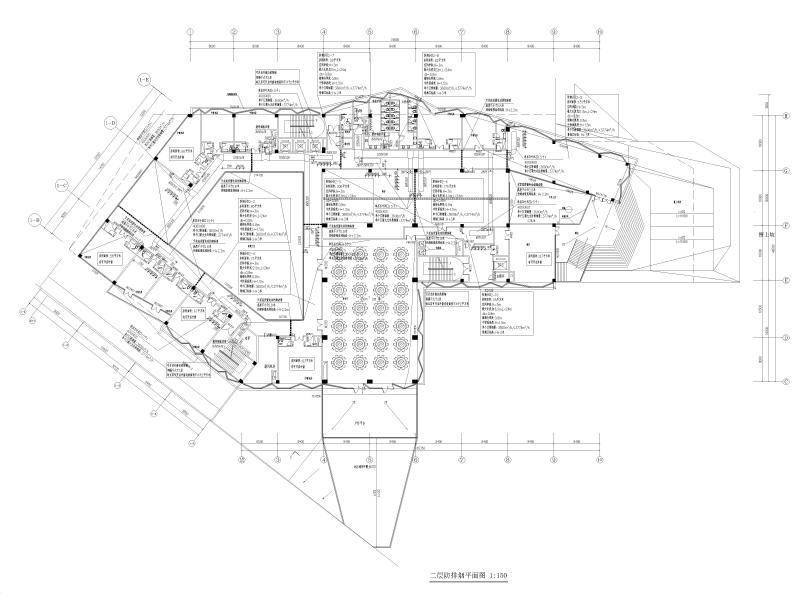

二层防排烟平面图

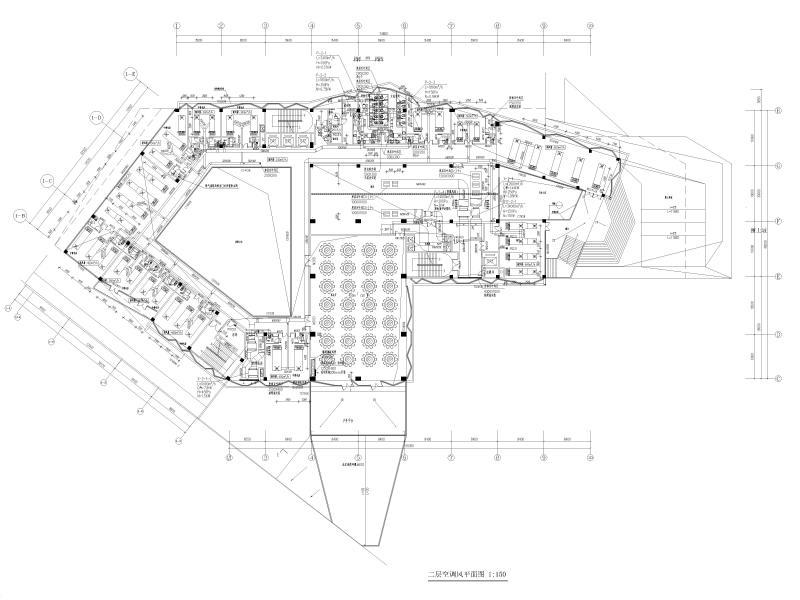

二层空调风平面图

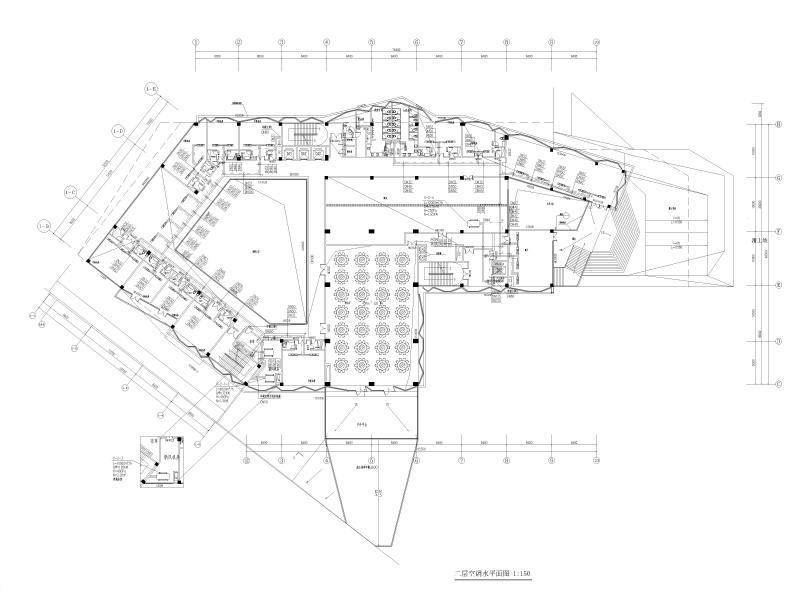

二层空调水平面图

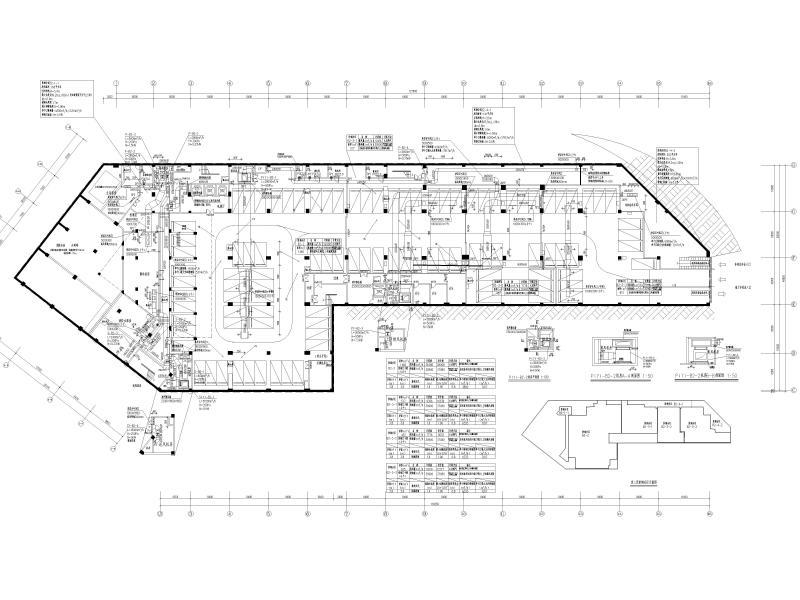

负二层通风防排烟平面图

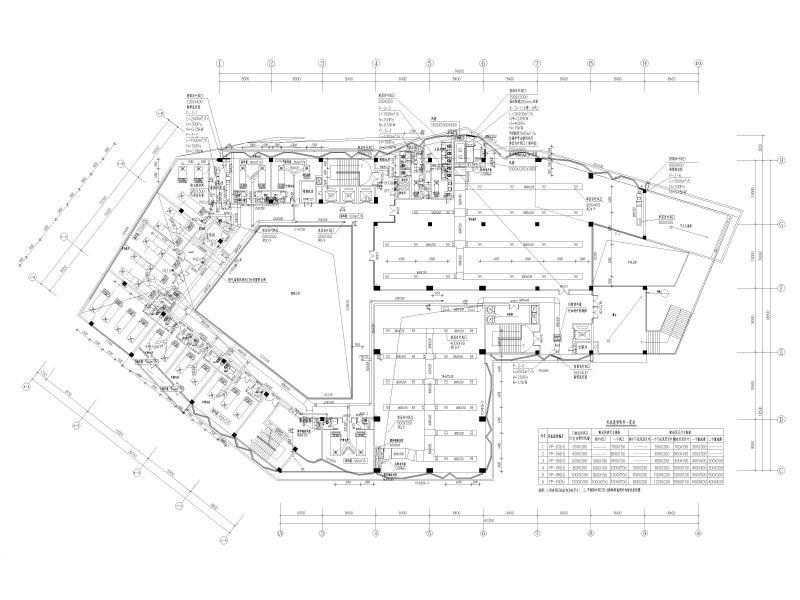

三层空调风平面图

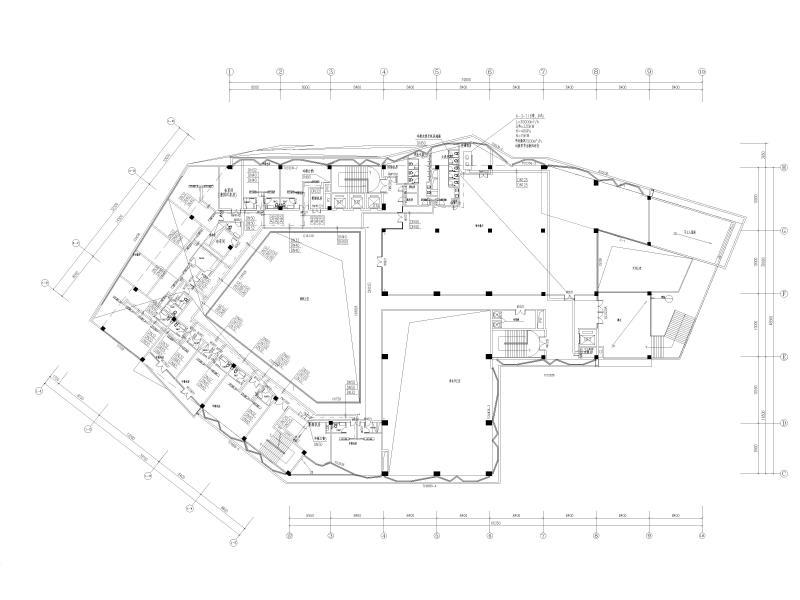

三层空调水平面图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
