宾馆工程高支模施工方案(5m、计算书)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 模板材料：木模板, 木胶合板模板
• 主要部位：柱, 梁, 剪力墙
• 特殊模板支撑：高支模
• 楼板支撑架：扣件式
• 编制时间：
• 施工主要设备：电子经纬仪、精密水准仪、全站仪一台、自动安平水准仪、红外线水准仪、激光垂直仪、对讲机、检测板手
• 施工重点难点：高度达5m

附件详情

• 一、 编制依据02
• 二、 项目概要..02
• 三、 高支撑架方案设计..07
• 四、 高支模主要施工方法..13
• 五、 高支撑变形监测..23
• 六、 质量保证措施..24
• 七、 安全保证措施27
• 八、 应急救援预案..33
• 九、 模板支撑架计算书..41
• 9.1截面450×1000mm梁计算书..41
• 9.2截面450×1500mm梁计算书61
• 9.3截面700×2600mm梁计算书8

附件详情

该项目建筑总高度70.8m，相对标高±0.000等于绝对标高值（黄海系）415.30m，地上17层，地下1层（主楼17层，裙楼3层），建筑类别为一类高层建筑，抗震设防烈度为8度，耐火等级为一级。主体结构为全现浇框架-剪力墙结构，基础结构为钢筋混凝土筏板基础（静压φ500管桩基础）。 梁模板安装：按设计标高调整支顶的标高，然后安装梁底模板，并拉线找平。当梁跨度≥4m时，在梁底模板的跨中处要起拱，起拱高度为全跨长度的2‰～3‰；当梁跨≥4m时，经设计同意可以将梁端支座处模板降3cm，然后再按跨长度的2‰～3‰起拱。施工时，起拱高度须符合设计及规范要求。主次梁交接时，先主梁起拱，后次梁起拱。2）根据墨线安装梁侧模板、压脚板、斜撑等。侧梁模板制作高度应根据梁高及模板碰旁或压旁确定。 顶部支撑点的设计要求：a、梁底中心线为中心向两侧对称布置，且最外侧立杆距梁侧边距离不得大于150mm。b.设在模板支架立杆底部或顶部的可调底座或底托，其丝杆外径不得小于36mm，伸出长度不得超过200mm，顶托抗压承载力应同于底座。c.碗扣式模板支架顶部支撑点与支架顶层横杆的距离不应大于500mm。 模板支架的构造要求：a.模板支架搭设时梁下横向水平杆应伸入梁两侧板的模板支架内不少于两根立杆，并与立杆扣接。b.当模板支架高度≥8m 或高宽比≥4时，应采用刚性连墙件在水平加强层位置与建筑物结构可靠连接。c.立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接，禁止搭接。d.杆件接头应交错布置，两根相邻杆件接头不应设置在同步或同跨内，接头位置错开距离不应小于500mm，各接头中心至主节点的距离不宜大于纵距的1/3。e.搭接接头的搭接长度不应小于1ｍ，应采用不少于3个旋转扣件固定。 模板支撑及构造参数
梁截面宽度 B(m)：0.45；梁截面高度 D(m)：1.00；
混凝土板厚度(mm)：150.00；立杆沿梁跨度方向间距La(m)：0.60；
立杆上端伸出至模板支撑点长度a(m)：0.10；
立杆步距h(m)：1.50；板底承重立杆横向间距或排距Lb(m)：0.90；
梁支撑架搭设高度H(m)：10.00；梁两侧立杆间距(m)：1.20；
承重架支撑形式：梁底支撑小楞垂直梁截面方向；
梁底增加承重立杆根数：2；
…………
共102页，。

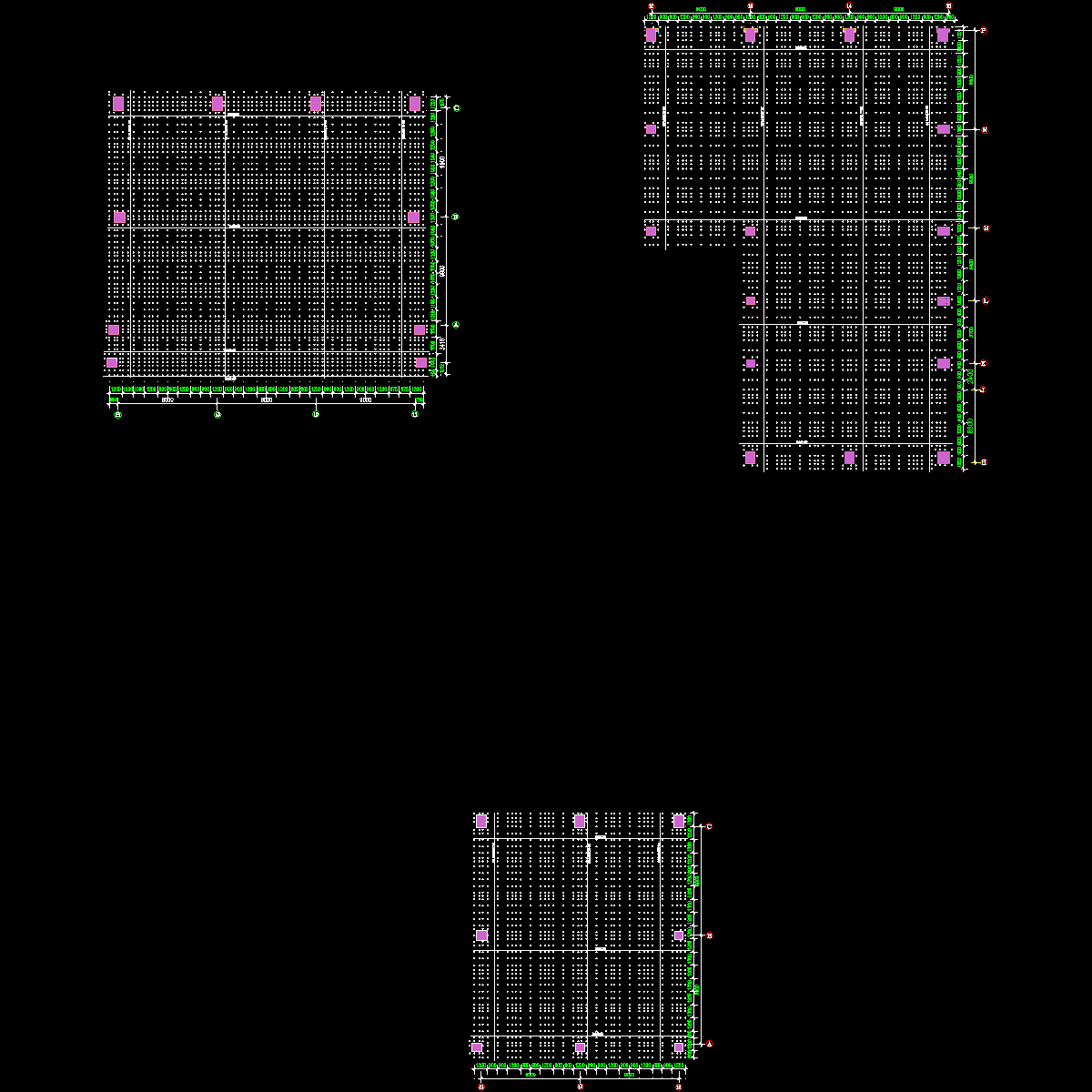

第 1 张图
