工程脚手架附墙连接施工详图纸cad

[复制链接]

0

主题

0

帖子

1476

积分

超级版主

Rank: 8Rank: 8

积分
1476
发表于 2021-11-9 22:04:14 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

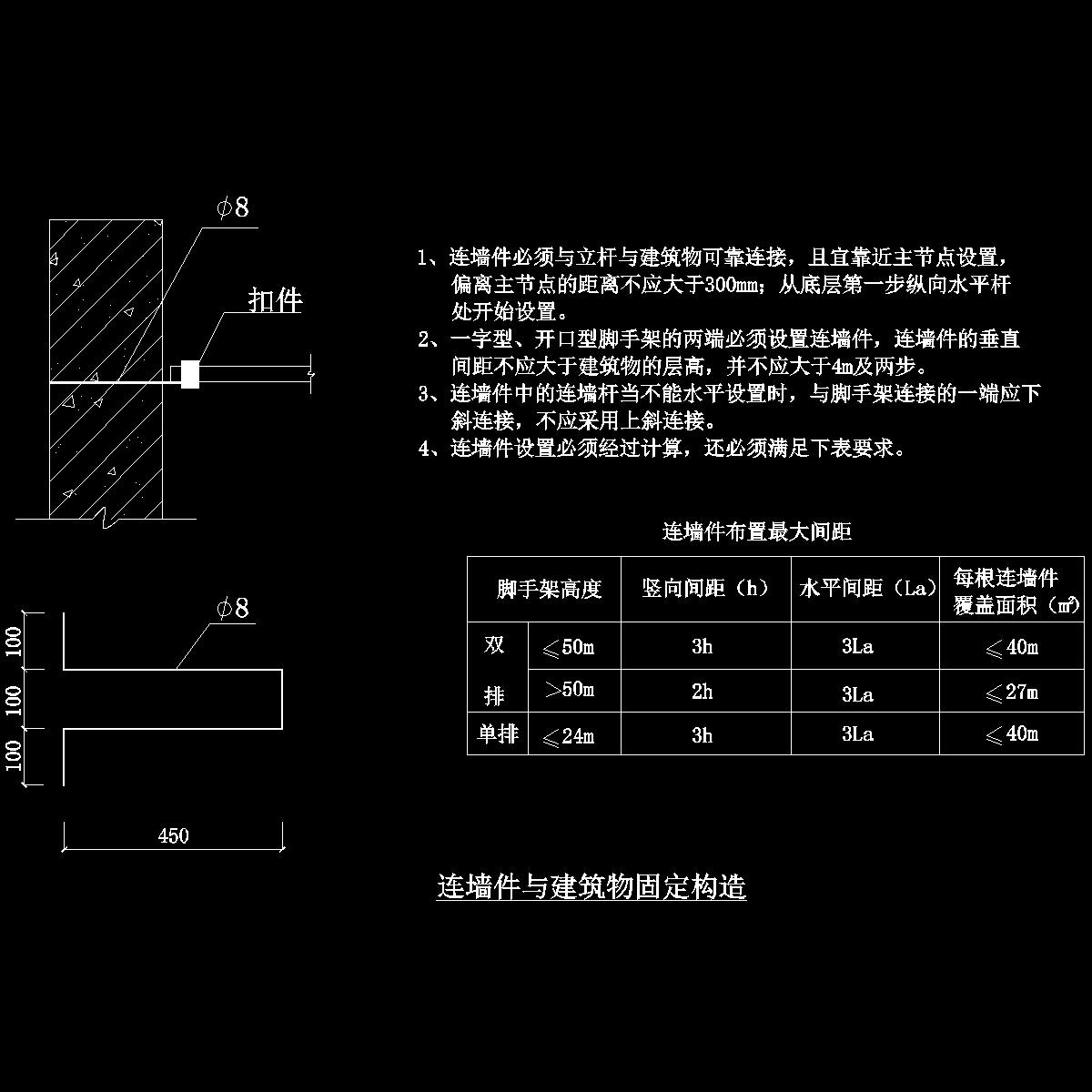

1、连墙件必须与立杆与建筑物可靠连接,且宜靠近主节点设置, 偏离主节点的距离不应大于300mm;从底层第一步纵向水平杆 处开始设置。 2、一字型、开口型 脚手架 的两端必须设置连墙件,连墙件的垂直 间距不应大于建筑物的层高,并不应大于4m及两步。
3、连墙件中的连墙杆当不能水平设置时,与脚手架连接的一端应下
斜连接,不应采用上斜连接。
4、连墙件设置必须经过计算,还必须满足下表要求。


工程脚手架附墙连接施工详图纸cad
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
