港区船坞工程施工组织设计172页(附CAD施工图纸).dwg

[复制链接]

0

主题

0

帖子

756

积分

超级版主

Rank: 8Rank: 8

积分
756
发表于 2020-9-30 22:12:24 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


该工程包括造船坞一座:370m×86m×14.6m(坞底标高为-9.4m);码头驳岸工程755.48米,船坞区总组平台63340平方米;600吨龙门起重机基础及轨道3186米(796.5米×4根);45吨门座起重机吊车道基础及轨道3132米(812.5米×2根 753.5米×2根);风雨棚轨道2146米(337米×2根 736米×2根)。   【主要工程项目】   1、新建船坞工程:坞墙、坞口、坞底板、下坞通道、水泵房工程;2、临时围堰工程;3、总组平台工程;4、舾装码头、驳岸工程;5、起重机轨道工程;6、场地地坪(R轴以北) 高强连锁块;7、附属用房土建、装饰工程;8、安装工程。   【施工方法】   1、挖泥采用“横移挖宽,纵移挖长”的方法进行。工程采用8m3抓斗式挖泥船,分层开挖,当挖至设计底标高。为控制好基槽底标高和平整度,挖泥时需控制抓斗下落深度,即利用已有所挖点位的泥面标高,在钢丝绳上作控制标记,利用平面高程减取钢丝绳长度就可得到基槽的开挖高程;   2、抽水施工采用24小时连续作业,工作人员昼夜倒班抽水。并设立专人进行水位观测,同时在沉箱内外设立水尺,堰内水尺精度为1cm;通过水位的变化计算沉箱围堰的渗漏量。   ... ...   172页,编制于2007年。

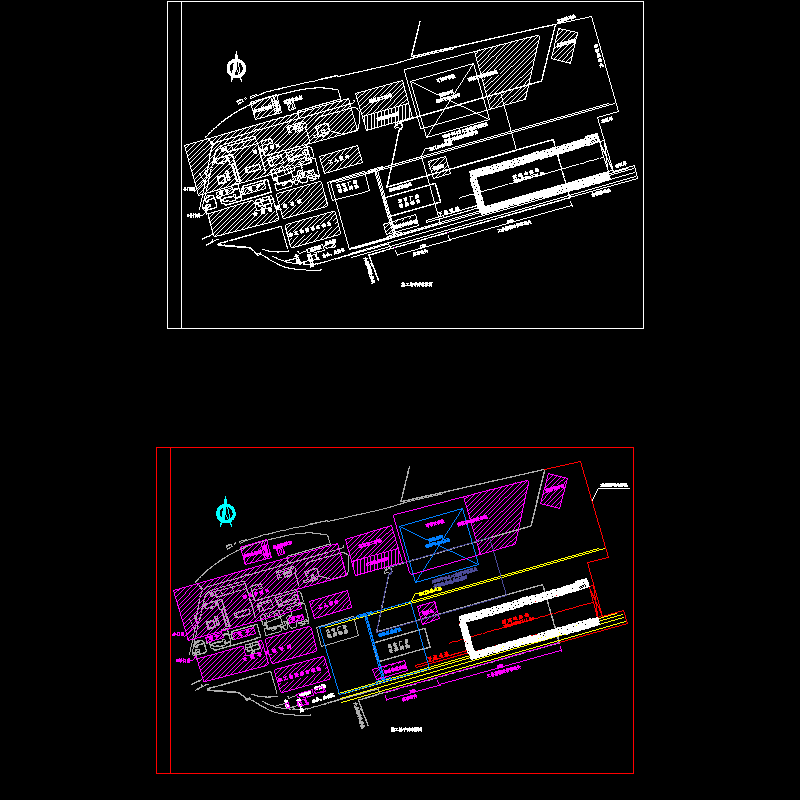

2施工总平面布置图(附图2).dwg
2施工总平面布置图(附图2).dwg

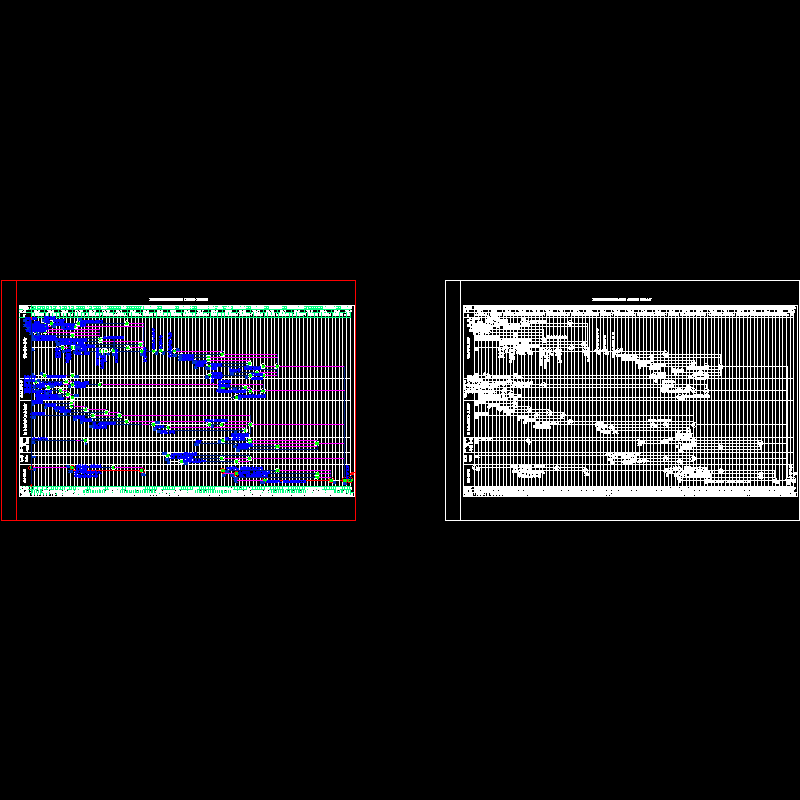

4网络图(附图4).dwg
4网络图(附图4).dwg

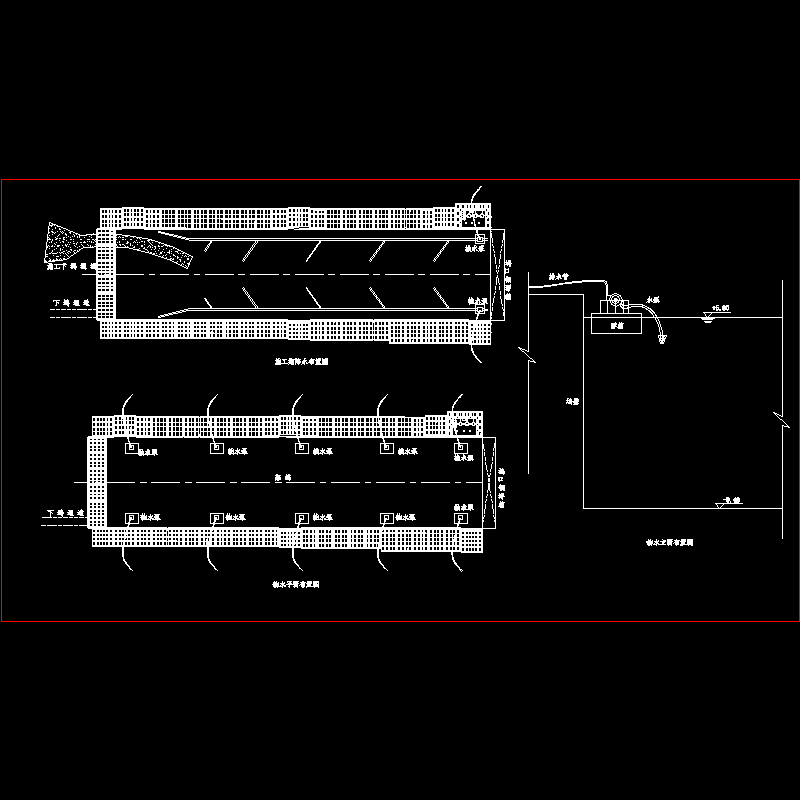

附图16围堰抽水图.dwg
附图16围堰抽水图.dwg

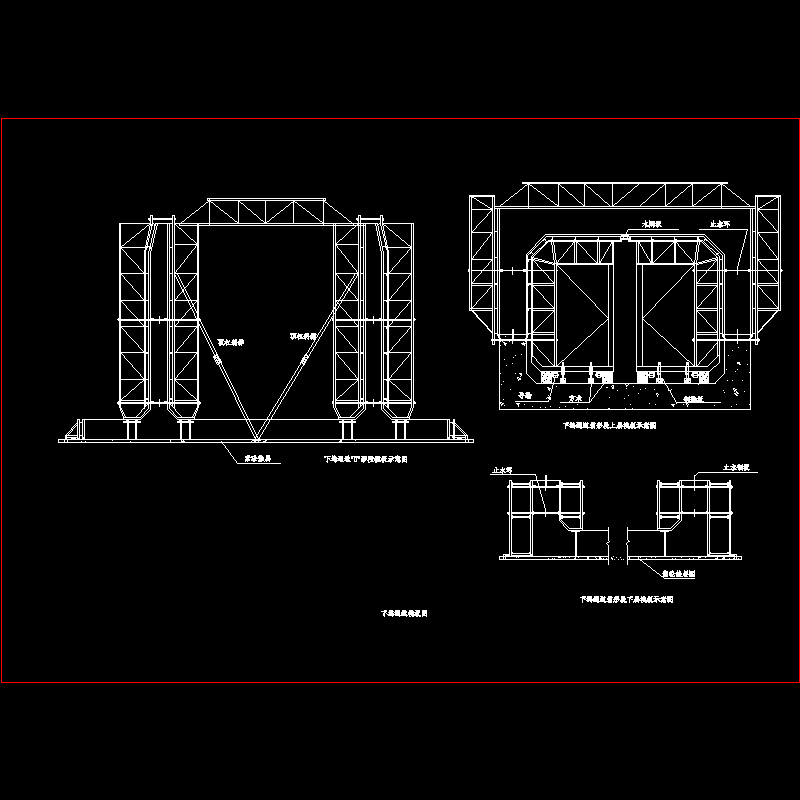

附图17下坞通道模板图.dwg
附图17下坞通道模板图.dwg

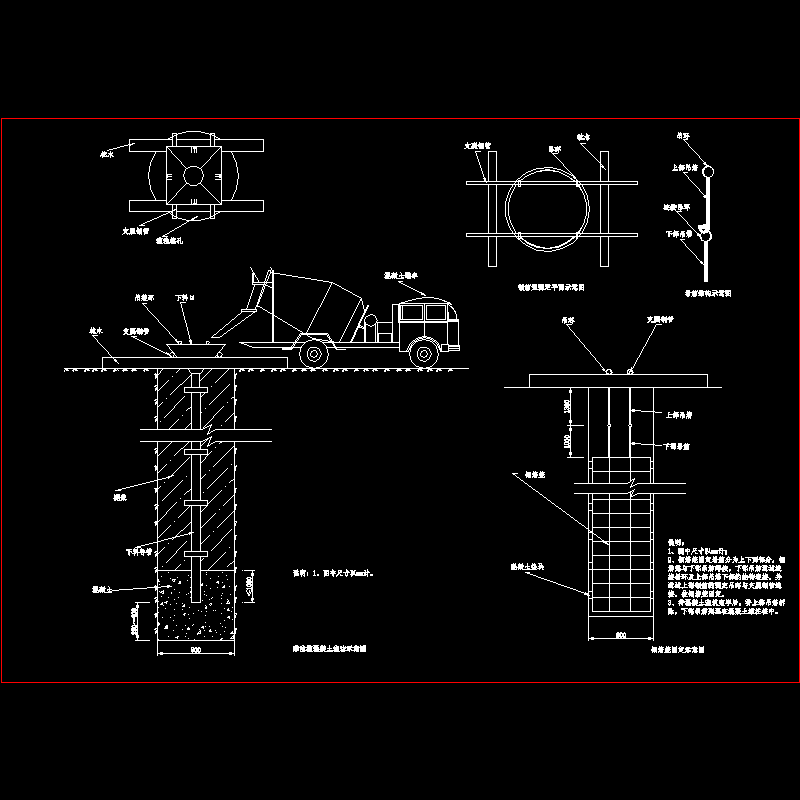

附图19钢筋笼固定、33灌注桩混凝土浇筑图.dwg
附图19钢筋笼固定、33灌注桩混凝土浇筑图.dwg

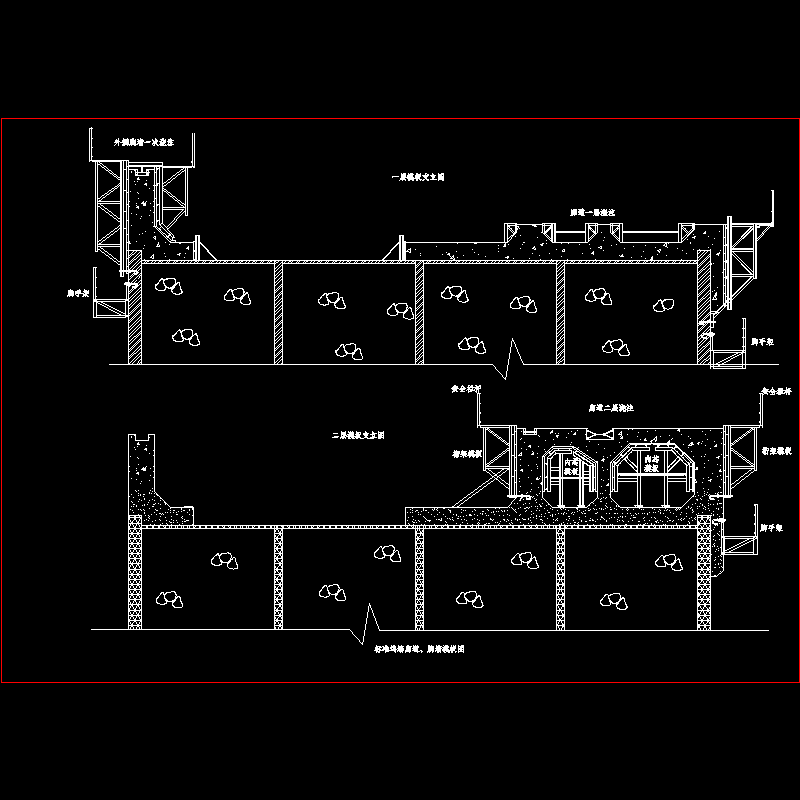

附图20标准段坞墙廊道、胸墙模板图.dwg
附图20标准段坞墙廊道、胸墙模板图.dwg
附图21码头、驳岸廊道模板图、连锁块.dwg
附图21码头、驳岸廊道模板图、连锁块.dwg
附图22水上钢平台.dwg
附图22水上钢平台.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-9-30 22:12:24上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11ecwscfccccfcdcse.rar

3.18 MB

下载  售价: 100 积分    赚积分

施工组织设计施工图相关帖子
