水库引水隧洞出口边仰坡脚手架搭设施工方案（附CAD图纸）(地基承载力计算)(dwg)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该资料为水库引水隧洞出口边仰坡脚手架搭设施工方案，隧洞出口边坡为四级土质体，边坡水平高度18.0m、坡面长度26.0m左右。该项目中边仰坡支护及混凝土喷锚采取自上而下一次施工完成，边仰坡支护及混凝土喷锚利用Φ48×3.5钢管搭设脚手架施工平台。 　　该资料包含炸药库总体施工图、火工用品发放室总体布置图、雷管库总体布置图、脚手架布置图、值班室布置图等。 　　【脚手架的搭设施工方案】 　　1、搭设次序：放置纵向扫地杆，自角部起依次向双方竖立底杆，底端与纵向扫地杆扣接固定后、装设横向扫地杆并也与立杆固定（固定立杆底端前，应吊线确保立杆铅直）； 　　2、立柱上的对接扣件交错安插，两个相邻立柱的接头设在不同步跨内； 　　3、由于脚手架搭设较高，需要在整个脚手架平面设置剪刀撑，剪刀撑与地面的倾角宜在45 度－60 度之间，由底至顶持续设置，中间每道剪刀撑的净距按2.4米设置。 　　【工程的主要计算项目】 　　1、大横杆的计算；2、小横杆的计算；3、扣件抗滑力的计算；4、脚手架立杆荷载计算；5、立杆的稳定性计算；6、最大搭设高度的计算；7、连接坡面杆件的稳定性计算；8、立杆的地基承载力计算。 　　... ... 　　23页，编制于2012年。

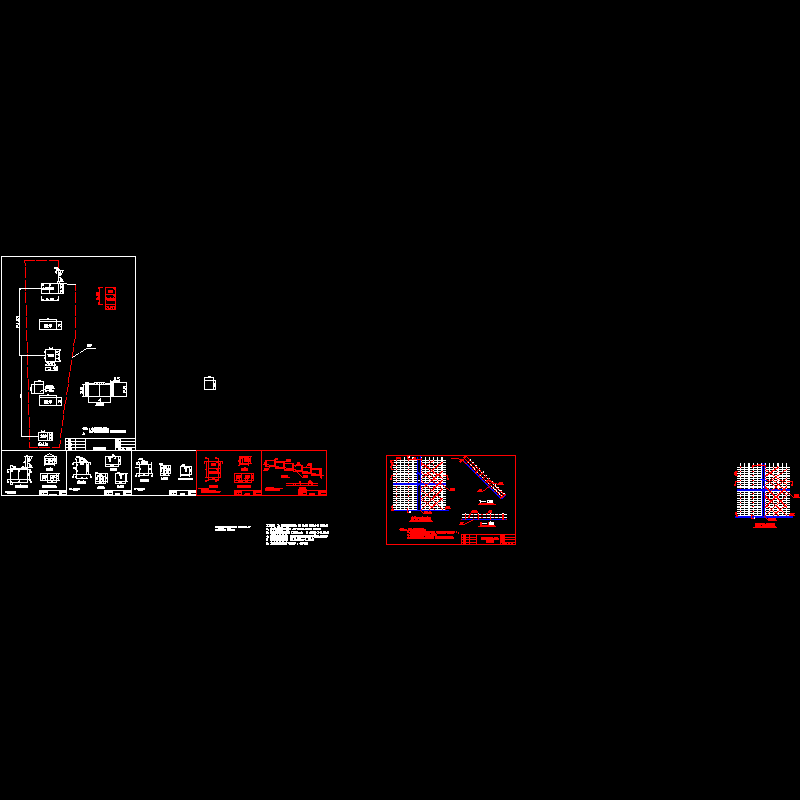

第 1 张图
