城市主干道第二册上跨医药大道主线桥cad构造图

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

资料30 45 45 30m预应力混凝土连续等高箱梁桥图纸，为CAD图纸文件。。节点清晰，推荐学习参考。

项目概要

桥梁上部为30 45 45 30m预应力混凝土连续等高箱梁，均采用支架现浇。桥宽均为18.5m=6m(人行道) 12m(车行道) 0.5m(防撞护栏)。设计荷载：城-A级；人群：3.1kN/m2 。桥台均采用埋置式轻型桥台，承台桩基础；桥墩采用柱式墩，承台桩基础。该桥位于缓和曲线及圆曲线上。箱梁每一箱室设1个直径8cm泄水孔，位于底板最低处；腹板上顺桥向每5米设一个通风孔，直径为8cm，距顶板上缘90cm;若孔位与普通钢筋或钢束 冲突时适当调整孔位。箱梁采用C50混凝土。

图纸截图









桥梁图纸

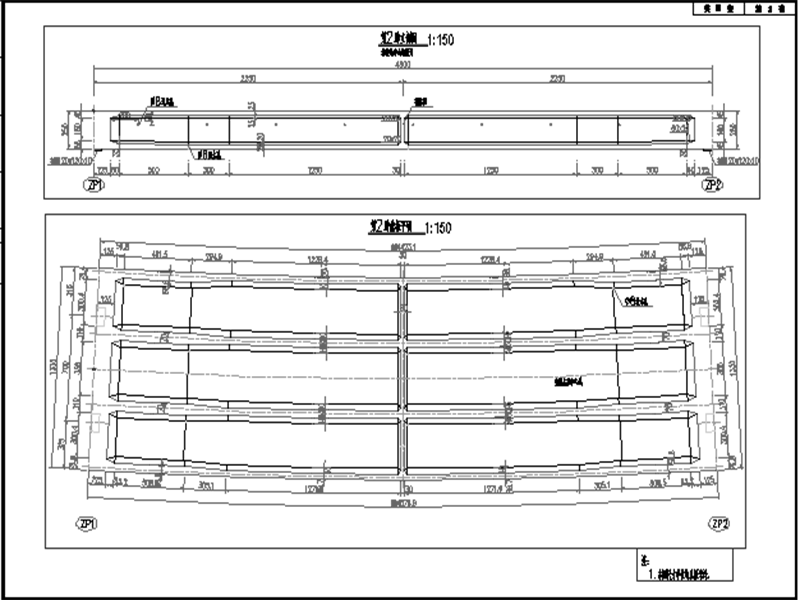

箱梁一般构造图

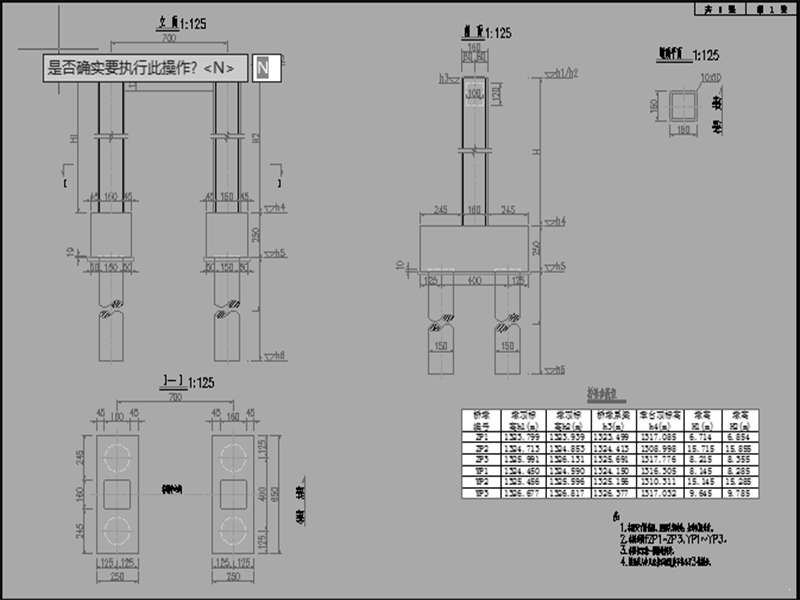

桥墩构造图

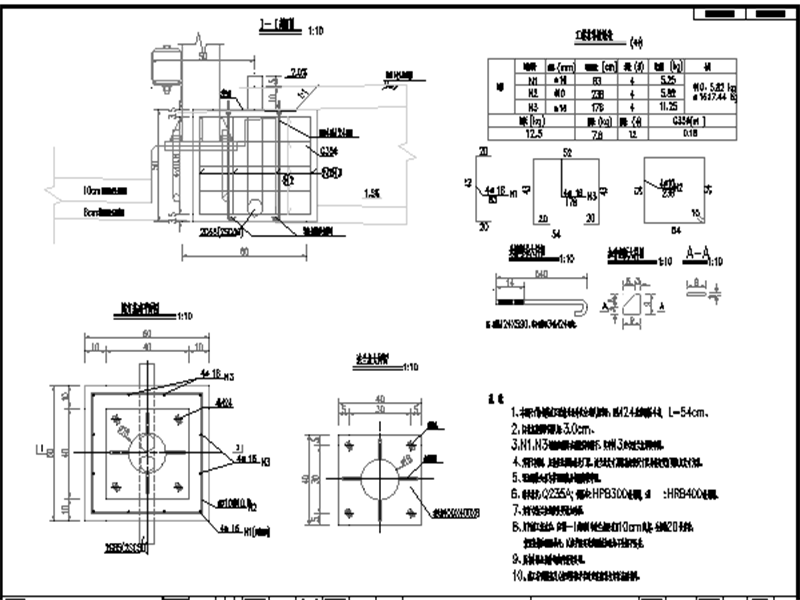

人行道灯杆基础及预埋件构造图

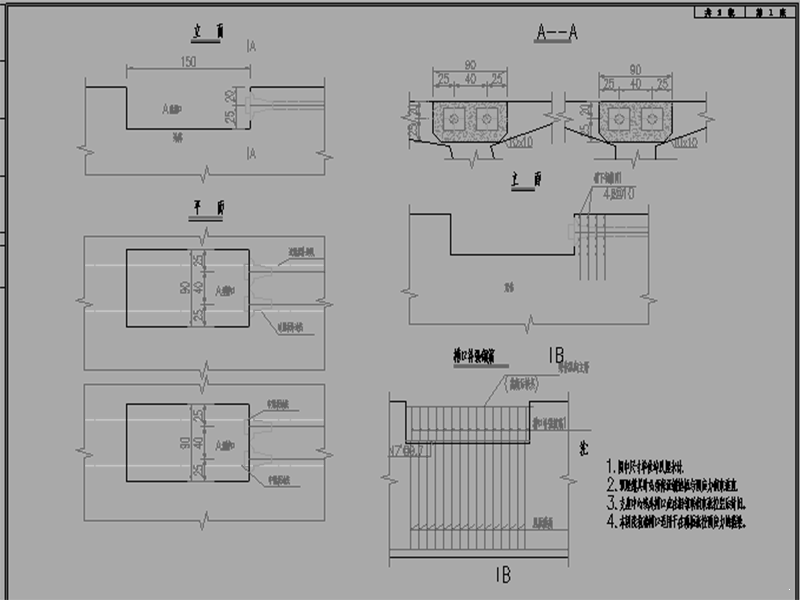

槽口构造、钢筋图

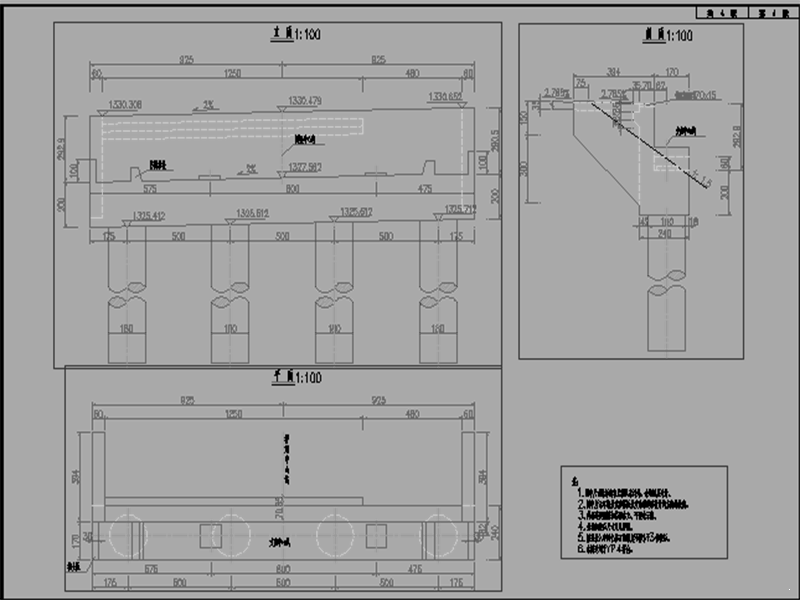

YP4桥台一般构造图

1.8m桩基钢筋构造图

桥梁标准断面图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
