城市主干道下拉槽框架桥施工图纸cad平面布置图

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：贵州
• 设计年代：近代
• 使用性：公路桥
• 行车道位置：上承式桥
• 承重构件受力情况：梁桥
• 使用年限：永久性桥
• 材料类型：钢筋砼桥
• 干线：是
• 位置：贵州

该附件为： [贵州] 城市主干道下拉槽框架桥施工图2020 ，格式为CAD，。

一、主要设计标准：

1. 设计基准期：100年；设计安全等级：一级；
2. 设计荷载：城-A级，人群3.5kN/平方米；
3. 地震动加速度峰值为0.05g，特征周期为0.35s，桥梁抗震设防类别为B类，抗震设防措施等级为7度；
4. 框架结构单孔净宽13.6m=0.60m（装修宽度 安全距离） 0.5m（路缘带） 11m（车行道） 0.5m（路缘带） 1.1m（检修道 装修宽度），双向6车道，建筑限界高5.0m；
5. 桥涵采用整体板基础，基底地基承载力要求不小于300KPa。

二、变形缝防水设计：

1. 外贴式橡胶止水带采用E3-4A型，中埋式钢边橡胶止水带采用E2-9型。止水带必须封闭，接头应采用热胶叠接，中埋式止水带在转角处弯成R=200mm圆弧。
2. 通道节段底板接缝采用聚乙烯低发泡填缝板，接缝内必须填实，不得空巢。
3. 接缝材料及防水卷材应符合《地下工程防水技术规范》(GB50108-近代)和《给水排水工程混凝土构筑物变形缝设计规程》(CECS 117：2000)的要求。
4. 橡胶止水带、密封材料的物理性能应符合《地下工程防水技术规范》(GB50108-近代)的规定。

三、相关图片：

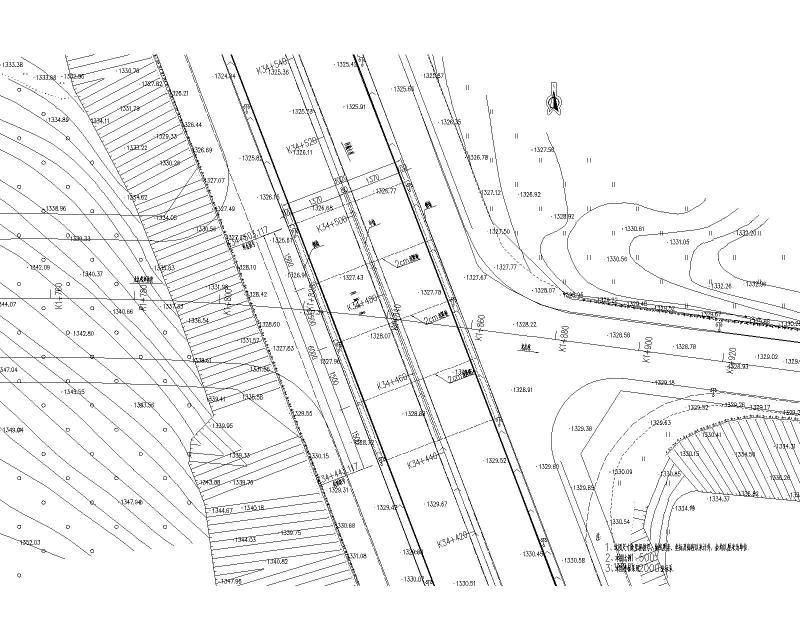

框架桥平面布置图

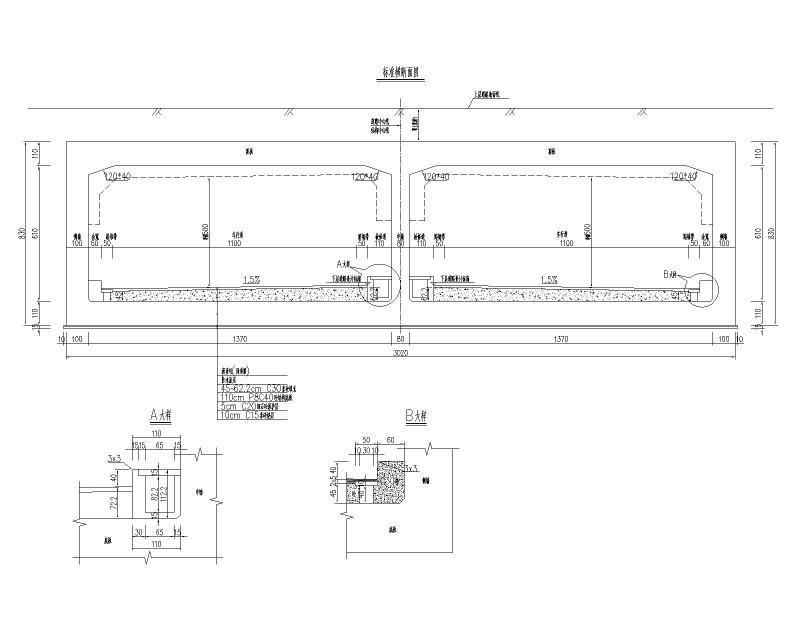

框架标准横断面图

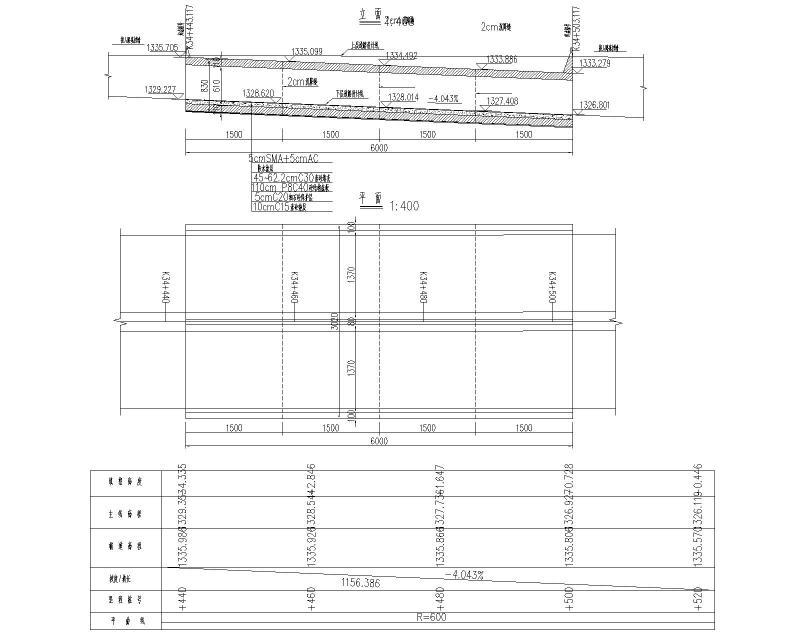

框架桥纵断面布置图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
