花园综合服务区酒店基坑支护施工大样图cad平面布置图及剖面图

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该附件为： 广州花园综合服务区酒店基坑支护施工图2019 ，格式为CAD，图纸节点清晰，同类工程可下载参考。

一、 总体原则 ：

1. 施工前应排查周边管线，避免支护结构破坏周边管线，位于红线内的管线需迁移保护；
2. 靠近基坑边的承台，施工时应采用跳挖工艺。
3. 锚索施工前施工单位需配合业主摸查清楚周边建筑物基础情况，确保锚索施工不影响已建建筑物基础，锚索可角度根据现场实际适当调整。

二、 桩基设计详细说明：

1. 泥浆中浇注混凝土时,导管应始终埋在混凝土中,严禁导管提出混凝土面,导管埋入深度以2～6米为宜,不得小于1米,一次提管不得超过4.5米,应防止钢筋笼上浮,导管在提升时不得碰撞钢筋笼。考虑到水下灌注混凝土的质量,按水下灌注砼配制,并应采用商品混凝土。由于桩顶部分混凝土与泥浆混杂,质量受到影响,混凝土实际灌注应比设计桩顶标高高出800mm。
2. 纵向钢筋种类用HRB400级。纵向钢筋的接长采用焊接,接头位置应相互错开,且在35d或500mm(取大值)的同一接头连接区段范围内钢筋接头不得超过钢筋数量的50％,主筋与箍筋50%应点焊。
3. 横向加劲箍及螺旋钢箍种类分别用HRB400级；定位筋沿钢筋笼每圈3～4个均匀布置，竖向间距2～3米。
4. 钢筋笼在制作、运输、吊装过程中应采用有效措施确保施工安全、防止钢筋笼变形，钢筋笼入孔后应及时浇注混凝土；

三、相关图片：

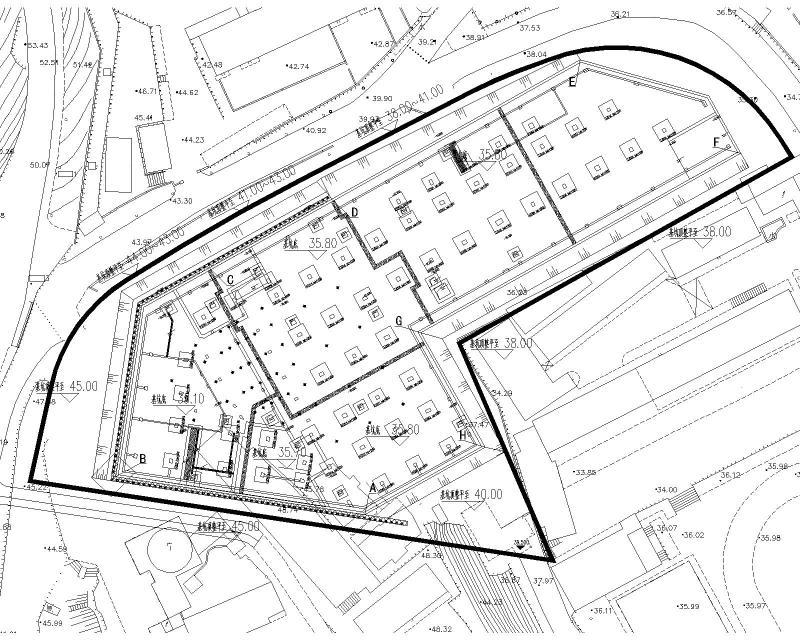

基坑支护平面布置图

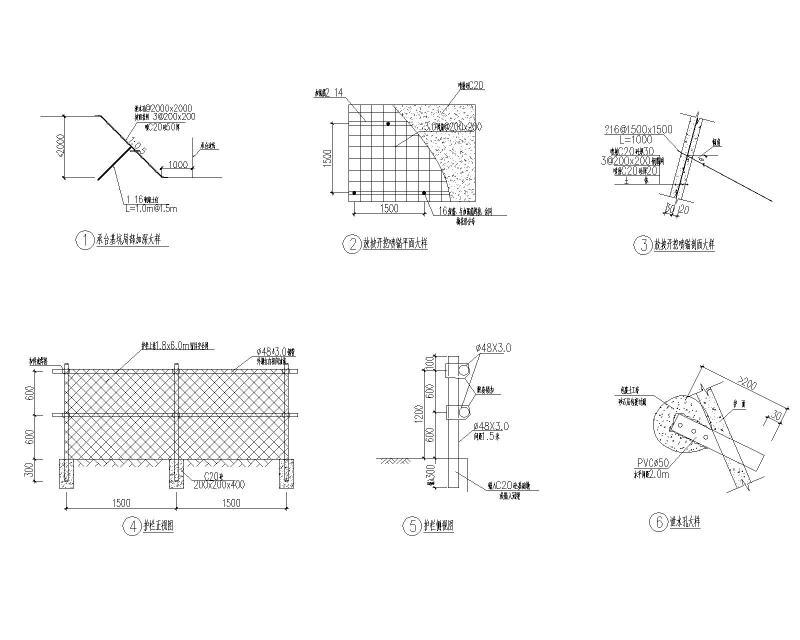

边坡支护大样图

基坑边坡剖面图

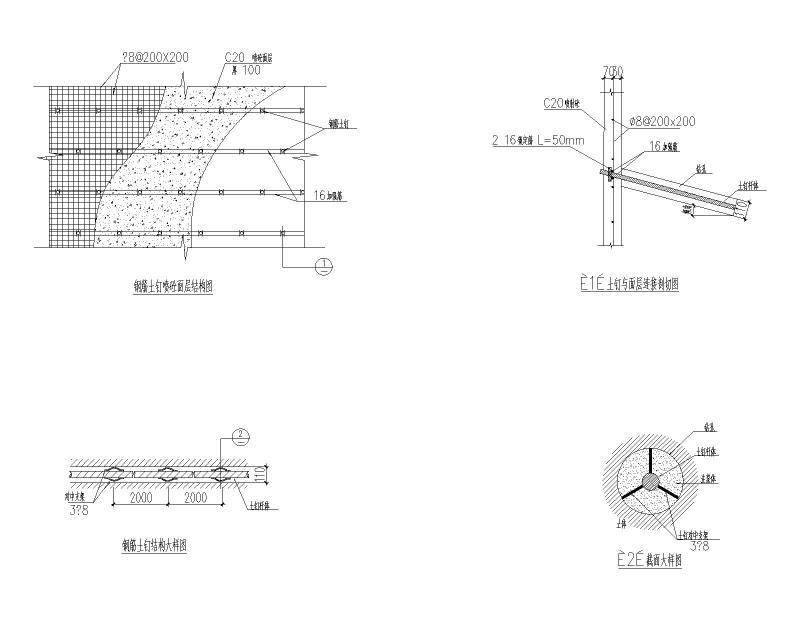

喷锚支护大样图

支护结构详图

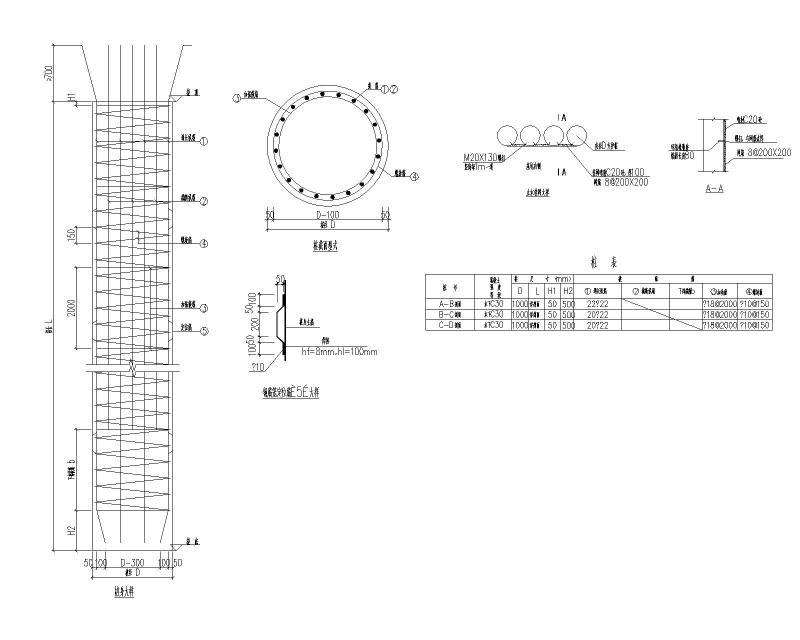

桩基大样图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
