2层框架结构医药孵化基地幕墙施工大样图_59张cad平面图及立面图

fengzhongzhi223

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗,工业建筑
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：25年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.3kN/平方米
• 参考图纸：59张
• 设计年代：近代

该附件为：框架结构医药孵化基地 幕墙施工图 2018 59p，格式为CAD版本带计算书。

一、简介：

该项目位于贵州，医药孵化基地C4栋，框架结构，建筑物幕墙高度:10.2m，设计范围: 玻璃幕墙、铝板幕墙等

二、目录

设计说明、轴立面图、平面图、幕墙展开大样图、墙身大样图、吊顶平面图、幕墙 节点图 、铝合金型材截面图

三、相关图片：

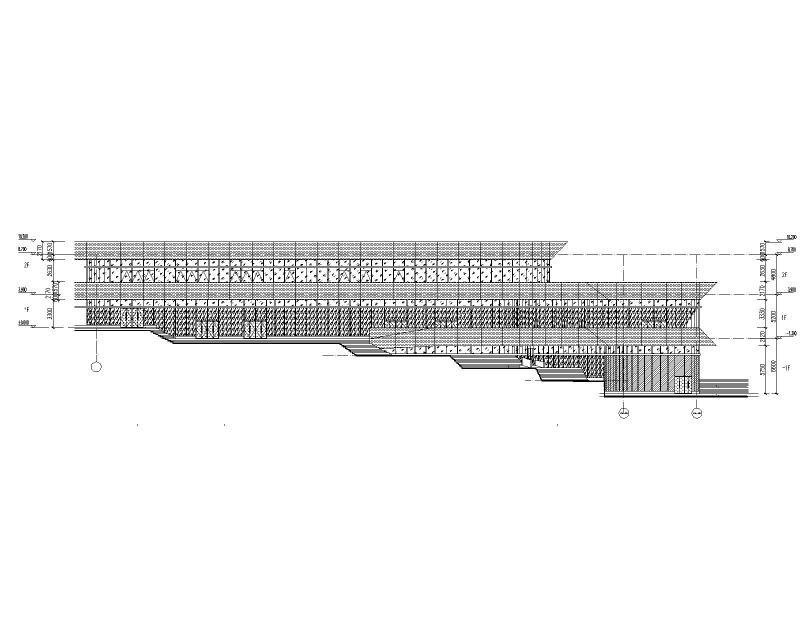

C4轴立面图1

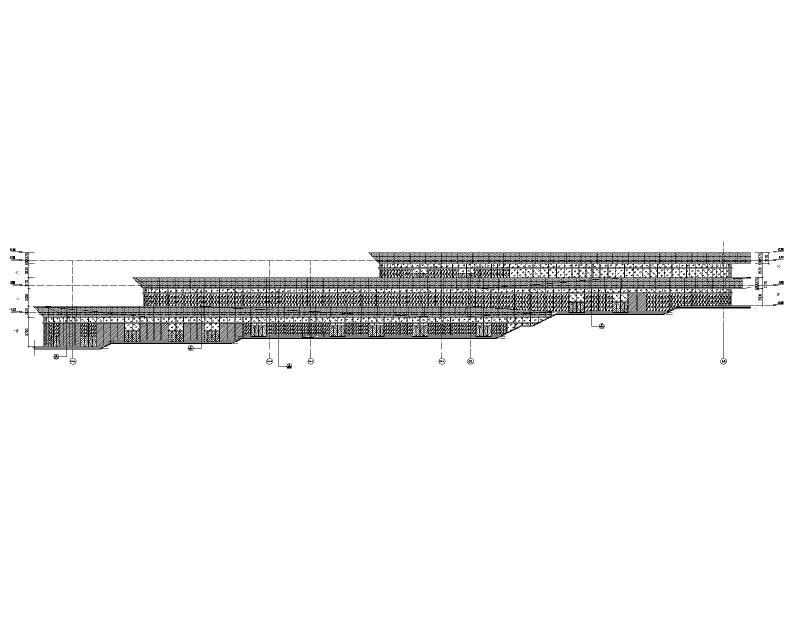

C4轴立面图2

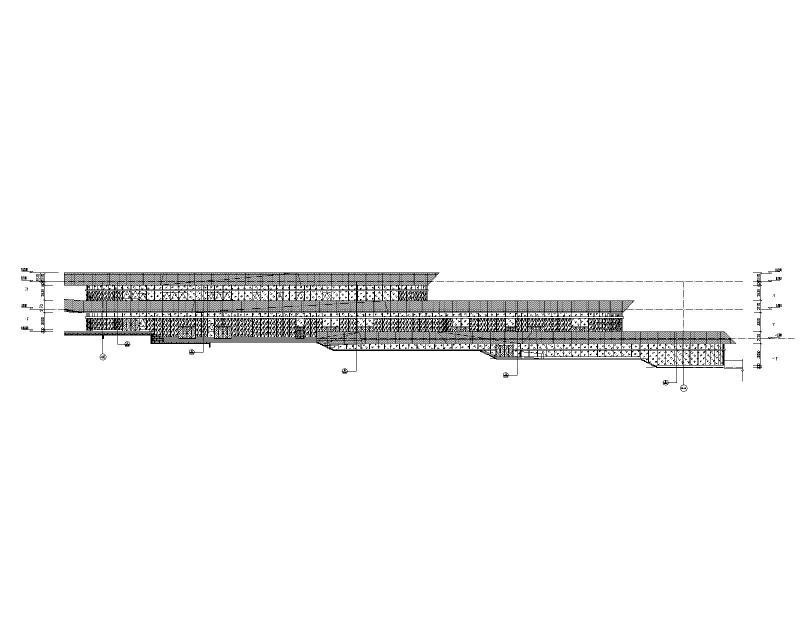

C4轴立面图3

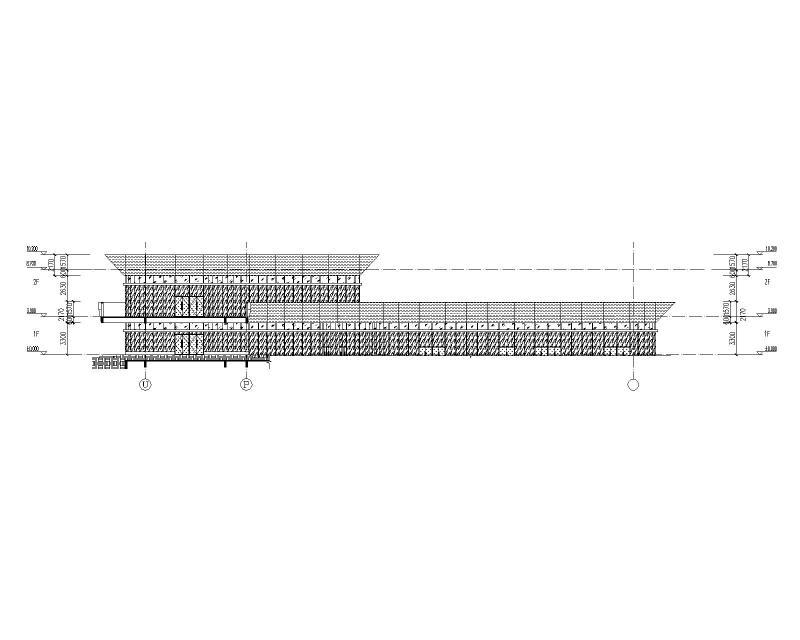

C4轴立面图4

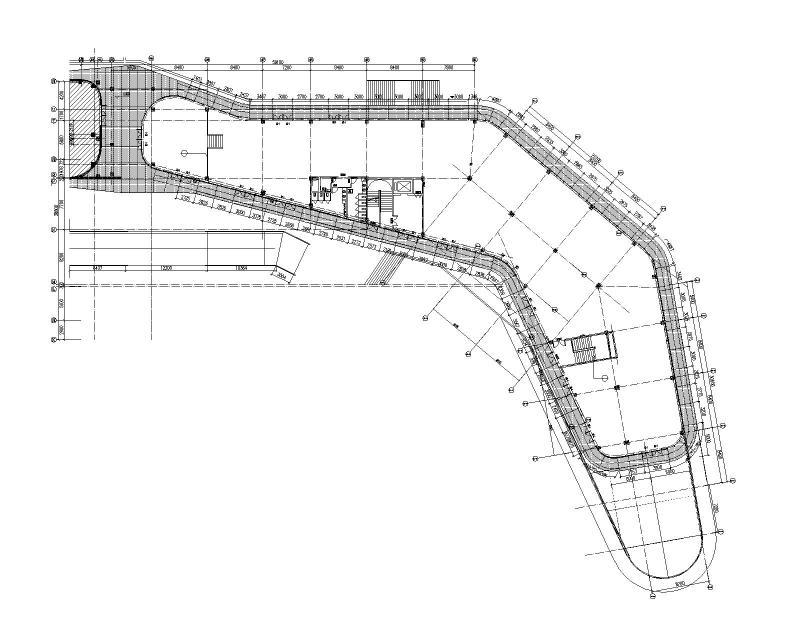

C4一层吊顶平面图

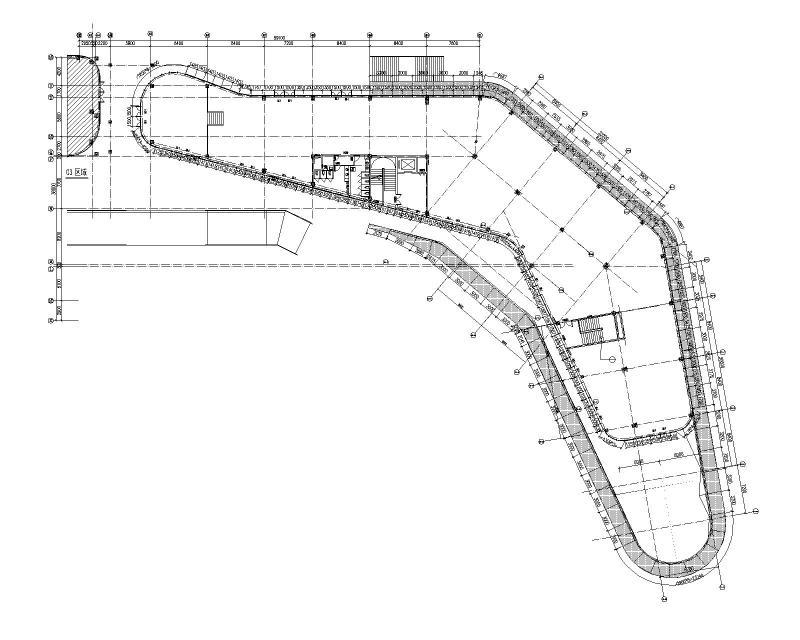

C4一层平面图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
