2层体育文化中心玻璃幕墙施工大样图cad平面布置图及节点详图,剖面图

fengzhongzhi223

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 幕墙面板材料：玻璃幕墙
• 金属幕墙：单层铝板
• 建筑类别：体育
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：25年
• 建筑设计结构形式：钢结构
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.3kN/平方米
• 设计年代：近代

2层体育文化中心玻璃 幕墙施工图 ，，主要包括：封面目录、设计说明、幕墙平面图、幕墙立面图、首层玻璃幕墙展开立面图、幕墙剖面图、玻璃幕墙大样图、玻璃幕墙节点详图、屋顶采光玻璃平面布置图、屋面铝板龙骨布置图、防雷功能性节点、型材截面、层间防火节点等。CAD格式。







玻璃幕墙轴立面图

玻璃幕墙平面图

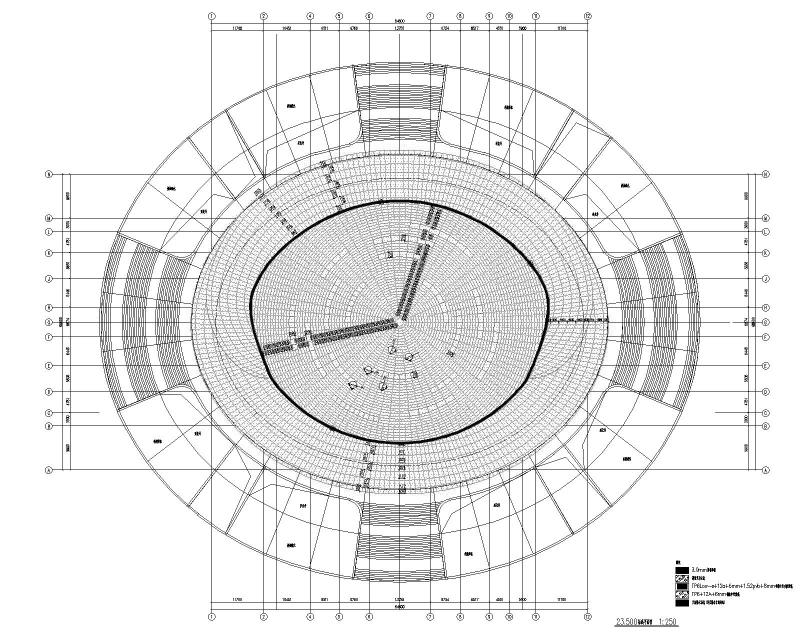

屋面采光玻璃平面布置图

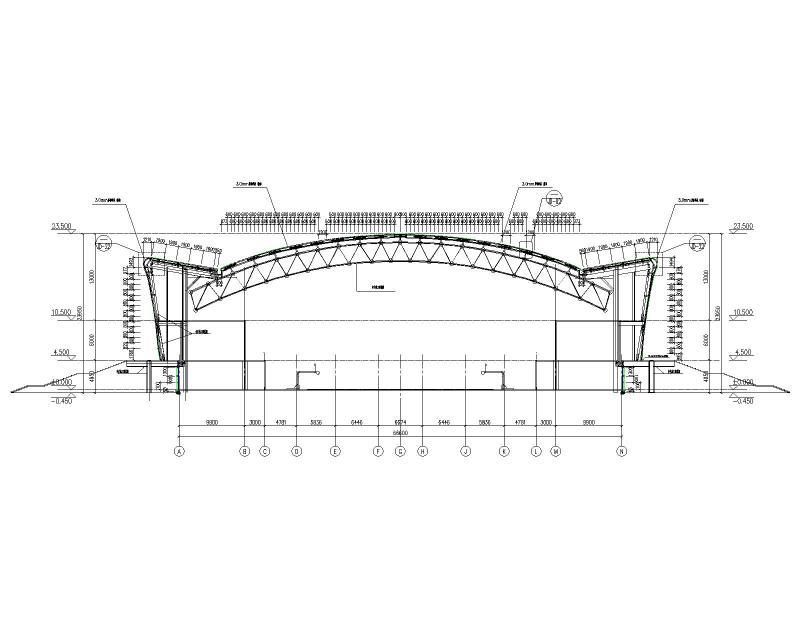

幕墙剖面图

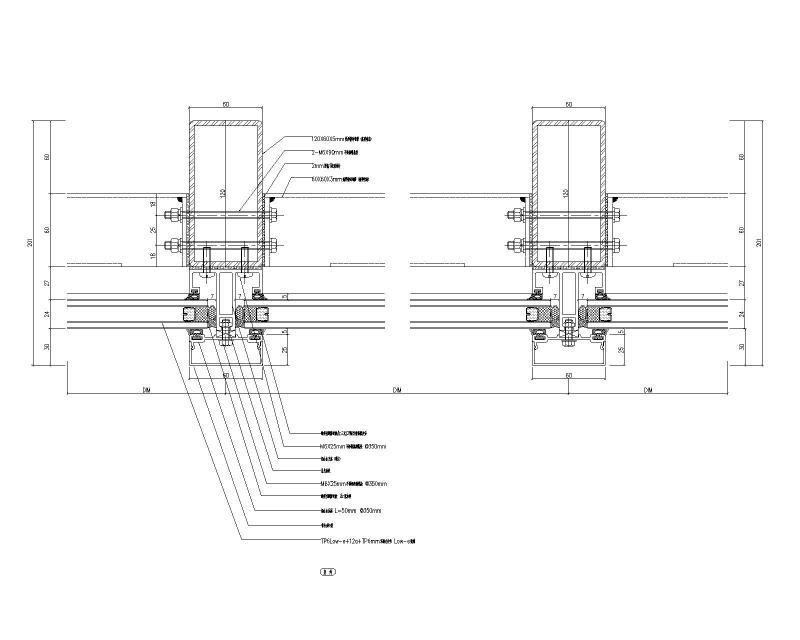

玻璃幕墙节点详图

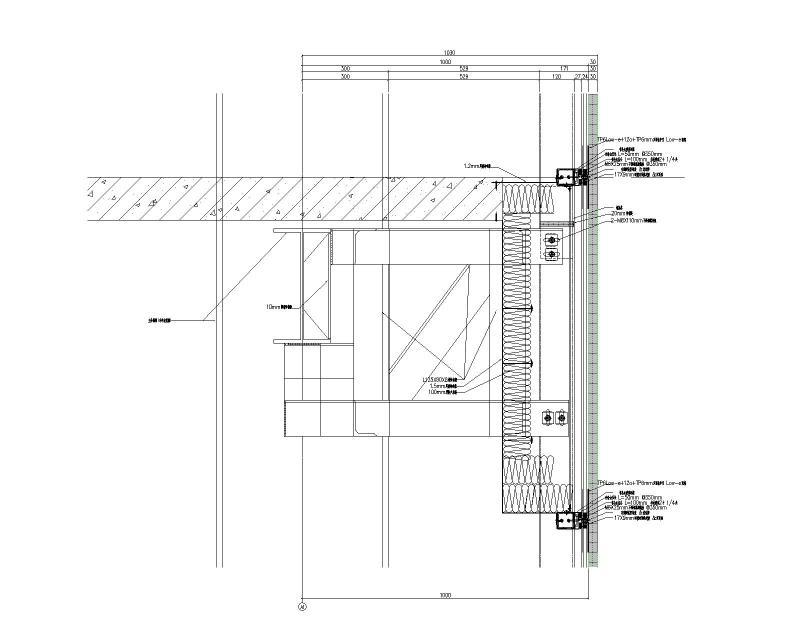

玻璃幕墙节点详图2

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
