一份18层住宅楼电气CAD施工图纸

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一．项目概要

主要为六级人防地下室;地下室与一层之间是管道层，本建筑物为二类高层建筑。地下一层，层高2.4米，地上十八层，每层层高2.9米，均为住宅,共144户；屋顶设有电梯机房及水箱间；建筑主体高度54米，建筑面积为20778.52平方米,建筑设计结构形式为框架剪力墙结构，现浇混凝土楼板。

二．设计范围

本建筑物内的动力及照明配电系统；防雷、接地系统;有线电视系统；电话系统；网络布线系统；可视访客对讲系统；表具数据远传系统;火灾报警及消防联动系统。

三．设计依据：

1、 建设单位提供的设计任务书及设计要求；

2、相关专业提供的工程设计资料；

3、《建筑照明设计标准 GB 50034》

4、《住宅设计规范 GB 50096》

5、《低压配电设计规范 GB 50054》

6、《建筑物防雷设计规范 GB 50057》

7、《民用建筑电气设计规范 JGJ/T16》

8、《高层民用建筑设计防火规范 GB50045》

9、国家现行的其他相关规范

地下室照明

电话

配电

配电系统图

弱电

弱电1

屋顶防雷

系统图

消防平面图

照明

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

第 8 张图

第 9 张图

第 10 张图

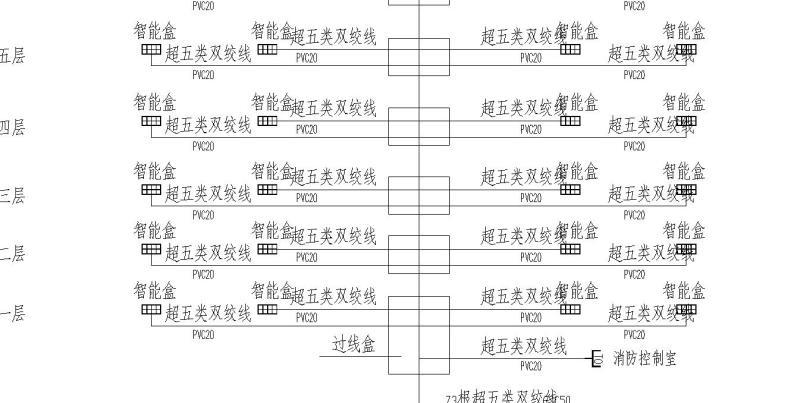

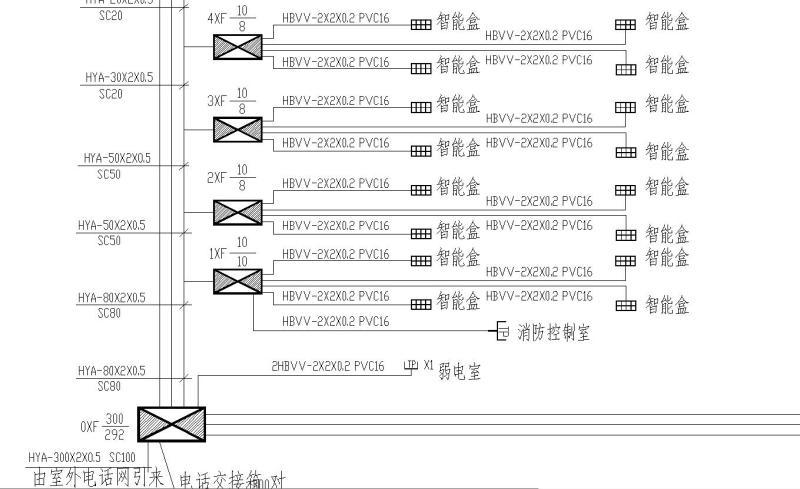

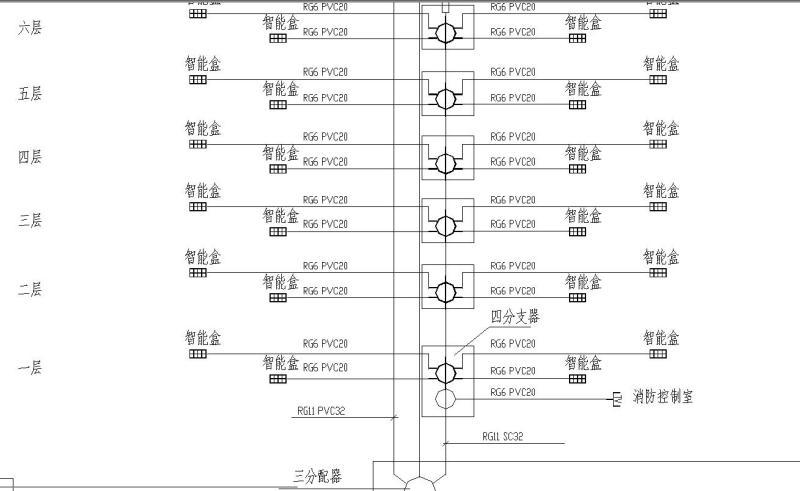

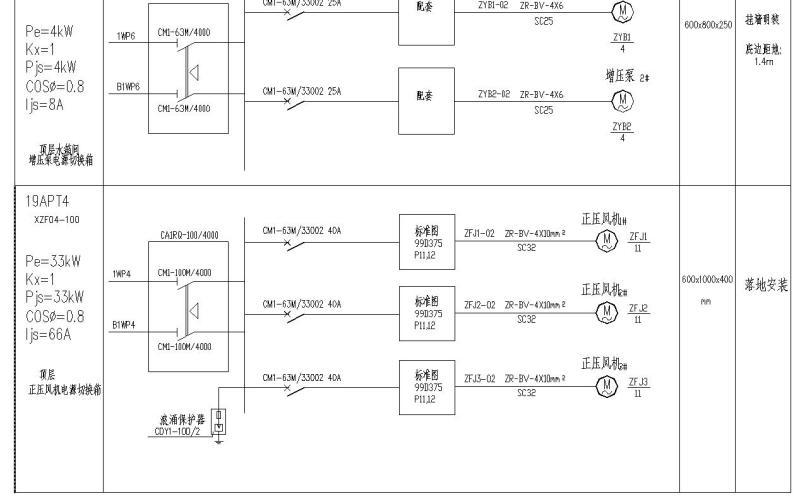

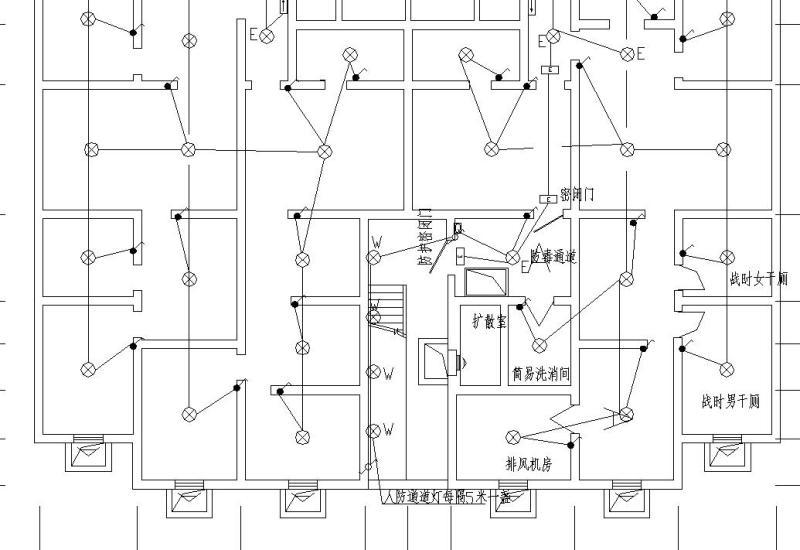

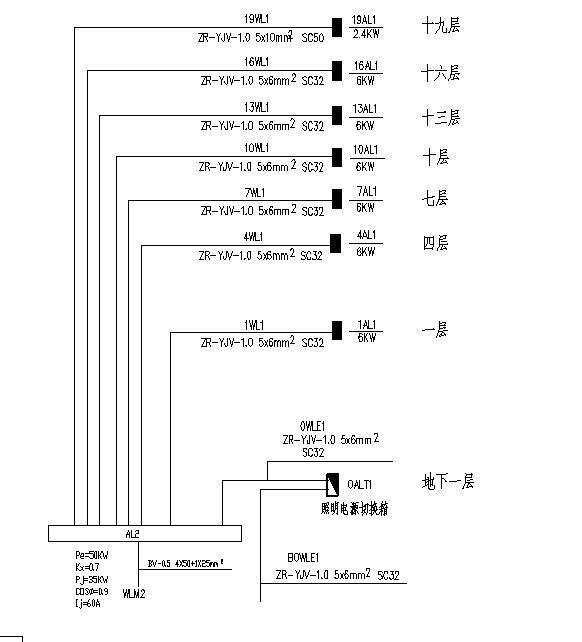

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
